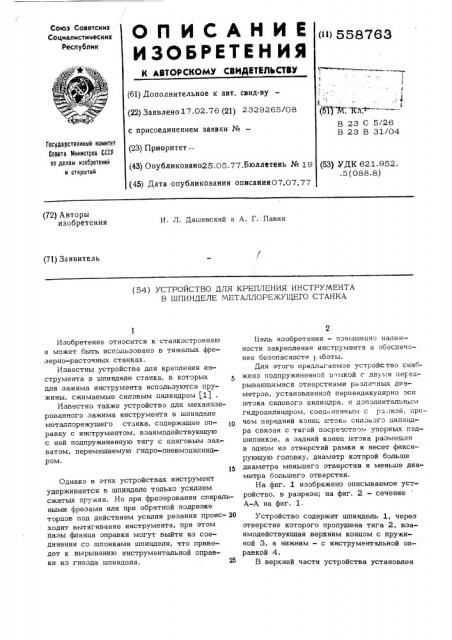

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»)558763 (61) Дополнительное к авт. свид-ву (22) Заявлено 17.02.76 (21) 2329265/08 с присоединением заявки № (23) Приоритет— (43) Опубликовано25.05.77,Бюллетень № l g (45) Дата опубликования описания07.07.77

В 23 С 5/26

В 23 В 31/04

Государственный комитет

Совета Министров СССР па делам изаоретений и открытий (53) УДК 621.n52..5(088.8) (72) Авторы изобретения

И. Л, Дашевский и A. Г, Павин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТА

В ШПИНДЕЛЕ МЕТАЛЛОРЕЖУЩЕГО СТАНКА

15

Изобретение относится к станкостроению и может быть использовано в тяжелых фрезерно-расточных станках.

Известны устройства для крепления инструмента в шпинделе станка, в которых для зажима инструмента используются пружины, сжимаемые силовым цилиндром fl) .

Известно также устройство для механизированного зажима инструмента в шпинделе металлорежущего станка, содержащее оправку с инструментом, взаимодействующую с ней подпружиненную тягу с цанговым захватом, перемещаемую гидро-пневмоцилиндром.

Однако в этих устройствах инструмент удерживается в шпинделе только усилием сжатых пружин. Но при фрезеровании спиральными фрезами или при обратной подрезке торцов под действием усилия резания проис- 20 ходит вытягивание инструмента, при этом пазы фланца оправки могут выйти из соединения со шпонками шпинделя, что приведет к вырыванию инструментальной оправки из гнезда шпинделя. 25

11ель изобретения — повышение надежности закрепления инструмента и обеспечение безопасности р аботы.

Для этого предлагаемое устройство снабжено подпружиненной омкой с двумя перекрывающимися отверстиями различных диаметров, установленной перпендикулярно осп штока силового цилиндра, и дополнительным гидроцилиндром, соед ненным с ра.:.;кой, цри— чем передний конец штока силоього цили1щра связан с тягой посредством упорных подшипников, а задний конец штока размещен в одном из отверстий рамки и несет фиксирующую головку, диаметр которой больше диаметра меньшего отверстия и меньше диаметра большего отверстия.

На фиг. 1 изображено описываемое устройство, в разрезе; на фиг. 2 — сечение

А-А на фиг. 1.

Устройство содержит шпиндель 1, через отверстие которого пропущена тяга 2, взаимодействующая верхним концом с пружиной 3, а нижним — с инструментальной оправкой 4.

В верхней части устройства установлен

558763 силовой цилиндр 5 с поршнем 6 и штоком

7, передний конец которого связан с тягой

2 упорными подшипниками 8, а задний конец cíàáæåí фиксирующей головкой 9. Перпендикулярно эси штока 7 размещена подпружиненная рамка 10, соединенная с дополнительным гидроцилиндром 11. В рамке 10 выполнены два перекрывающиеся отверстия 12 и 13.

При подаче масла в дополнительный гид- 10 рэцилиндр 11 рамка 10, сжимая свою пружину, переместится в крайнее левое положение, и бэльшее отверстие 12 установится пэ оси штока 7. Затем масло подается в верхнюю полость силэвогэ цилиндра 5. Шток 15

7 начнет опускаться и фиксируюшая головка 9 пройдет через отверстие 12 рамки 10.

Тяга 2, связанная сэ штоком 7 упорными подшипниками Я, сжимает пружину 3 и освобождает инструментальную оправку 4. 20

Пэсле замены инструментальной оправки

4 производится стравливание масла из силэвэгэ цилиндра 5. Тяга 2 пэд действием пружины 3 затягивает инструментальную эправку 4 в гнездо шпинделя 1, а шток 7 занимает верхнее крайнее положение. Затем после снятия давления масла в дополнительном гидрэцилиндре 11 рамка с помощью своей пружины перемещается в крайнее правое положение, тем самым надежно

4 фиксируя шток 7, тягу 2 и инструментальную оправку 4.

Формула из обрете ния

Устройство для крепления инструмента в шпинделе металлорежущего станка, содержашее силовой цилиндр со штоком и подпружиненную тягу с захватом, взаимодействуюшим с инструментальной оправкой, о т л ич а ю щ е е с я тем, что, с целью повышения надежности закрепления инструмента и обеспечения безопасности работы, устройство снабжено подпружиненной рамкой с двумя перекрываюшимися отверстиями различных диаметров, установленной перпендикулярно оси штока силового цилиндра, и дополнительным гидроцилиндром, соединенным с рамкой, причем передний конец штока силового цилиндра связан с тягой посредством упорных подшипников, а задний конец штока размещен в одном из отверстий рамки и несет фиксирующую головКу, диаметр которой больше диаметра меньшего отверстия и меньше диаметра большего отверстия.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство №466977, М.Кл. В 23 С 5/26, 31.01.1974.

2. Авторское свидетельство № 241923, М.Кл. В 23 С 5/26, 11.03.1968.
