Реферат

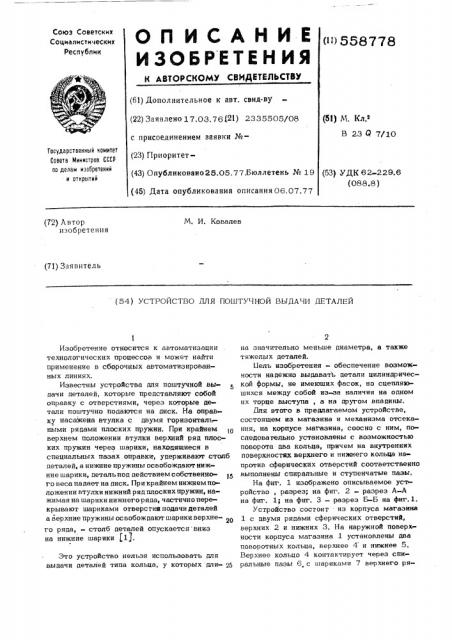

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<»)558778 (61) Дополнительное к авт. свнд-ву (22) Заявлено 17.03.76 (21) 2335505/08 с присоединением заявки №(23) Приоритет(43) Опублиновано25.05.77.Бюллетень № 19 (4б) Дата опубликования описания 06.07.77 (5ц М, Кл.е

В 23 Я 7/10

Государственный комитет

С0ВВТВ Министров СССР по делам изооретений и открытий (53) УДК 62-229.6 (088,8 ) М. И. Ковалев (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО lUIR ПОШТУЧНОЙ ВЫДАЧИ ДЕТАЛЕЙ

Изобретение относится к автоматизации технологических процессов и может найти применение в сборочных автоматизированны х лин иях.

Известны устройства для поштучной выдачи деталей, которые представляют собой оправку с отверстиями, через которые детали поштучно подаются на диск. На оправку насажена втулка с двумя горизонтальными рядами плоских пружин. При крайнем о верхнем положении втулки верхний ряд плоских пружин через шарики, находящиеся в специальных пазах оправки, удерживают столб деталей, а нижние пружины освобождают нижние шарики, деталь под действием собственного веса падает на диск. При крайнем нижнемположении втулки нижний ряд плоских пружин, нажимая на шарики нижнего ряда, частично перекрывают шариками отверстия подачи деталей а верхние пружины освобождают шарики верхне2 го ряда, - столб деталей опускается вниз на нижние шар ики (1 j.

Это устройство нельзя использовать для выдачи деталей типа кольца, у которых дли- 2л на значительно меньше диаметра, а также тяжелых деталей.

Цель изобретения - обеспечение возможности надежно выдаватЬ детали цилиндрической формы, не имеюших фасок, но сцепляюшихся между собой из-аа наличия на одном их торце выступа, а на другом впадины.

Для етого в предлагаемом устройстве, состоящем из магазина и механизма отсекания, на корпусе магазина, соосно с ним, последовательно установлены с возможностью поворота два кольца, причем на внутренних поверхностях верхнего и нижнего кольца напротив сферических отверстий соответственно выполнены спиральные и ступенчатые пазы.

На фиг. 1 изображено описываемое устройство, разрез; на фиг. 2 — разрез А-А на фиг. 1; на фит. 3 — разрез Б-Б на фиг. 1.

Устройство состоит иэ корпуса магазина

1 с двумя рядами сферических отверстий, верхних 2 и нижних 3. На наружной поверхности корпуса магазина 1 установлены два поворотных кольца, верхнее 4 и нижнее 5.

Верхнее кольцо 4 контактирует через спиральные пазы 6. с шариками 7 верхнего ря558 778 да, а нижнее кольцо 5 - с шариками R нижнего ряда через двухступенчатый паз 9.

Кольца подпружинены пружинами 10 растяжения. Вилка 11, расположенная на верхнем кольце 4, служит для поворота и возврата кольца в исходное положение, а упор 12 кольца 5 - для поворота этого кольца по часовой стрелке.

В исходном положении стопка .деталей лежит на шариках 8, выдвинутых через сфе- щ рическив отверстиЯ 3 по двухступенчатым пааам 9, как на упорах. При повороте верхнего кольца 4 по часовой стрелке по спиральным пазам 6 перемещаются шарики 7 верхнего ряда до упора в деталь 13 и зажимают ее. Затем поворачивают нижнее кольцо 5 по часовой стрелке, при атом нижние шарики 8 под весом детали отходят в пазы 9 и отпускают нижнюю деталь, которая падает вниз, Стопка деталей опирается на зажатую деталь 13.

При возвращении кольца 5 в исходное положение под действием пружины 10 нижние шарики 8 выдвигаются в исходное положение по двухступенчатым лазам 9 через сферические отверстия. После поворота кольца 4 за вилку 11 против часовой стрелки деталь

13 освобождается и стопка деталей, перемещаясь вниз, ложится на выступающие нижние шарики 8. Кольцо 4 в исходном положении удерживается пружиной ) O, Формула изобретения

Устройство для поштучной выдачи деталей, содержащее магазин в виде вертикально расположенного цилиндра с выполненными на его поверхности отверстиями, в которых расположены шарики, о т л и ч а ю щ е ес я тем, что, с целью повышения надежности устройства в работе при выдаче ступенчатых цилиндрических деталей, на корпусе магазина, соосно с ним установлены последовательно с возможностью поворота два кольца, на внутренних поверхностях которых напротив отверстий выполнены пазы на верхнем кольце спиральные, а на нижнем— ступенчатые.

Источники информации, приятые во внимание при экспертизе:

1. Авторское свидетельство СССР

N 227827, М. Ел. В 23 Й 7/08, 1968.
