Способ изготовления борфрезы
Иллюстрации
Реферат

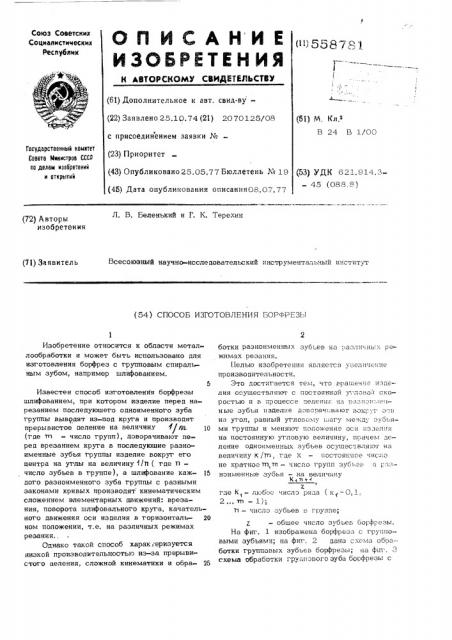

Союз Советских
Социалистических
Республик
ОП ИКАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1U5587яj б (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.10.74 (21) 2070125/08 с присоединением заявки № (23) Приоритет (43) Опубликовано 25,05.77 Бюллетень Л" 19 (45) Дата опубликования описания08.07.77 (61) М. Кл.
B 24 В i/00
Государственный комитет
Совета Министров СССР оо делам нзооретений и открытий (53) УДК 621.914.3— 45 (088,8) Л. В. Беленький и Г. К. Терехин (72) Авторы изобретения
Всесоюзный научно-исследовательский инструментальный институт (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ БОРФРЕЗЫ
Изобретение относится к области металлообработки и может быть использовано для изготовления борфрез с групповым спиральным зубом, например шлифованием.
Известен способ изготовления борфрезы шлифованием, при котором изделие перед нарезанием последуюшего одноименного зуба группы выводят из-под круга и производят прерывистое деление на величину щ.>
Однако такой способ харак еризуется низкой производительностью из-за прерывистого деления, сложной кинематики и обра- 25 ботки разноименных зубьев hQ различных режимах резания.
Пелью изобретения является увеличение производительности, Это достигается тем, что врашечие изделия осуществляют с постоянной углово скоростью и в процессе елени» на од=-н:я::.:е..( ные зубья изделие доворачивают вокрут з-.
z где К1 — любое число ряда (к =0,1, 2... тп — 1);
N — число зубьев в группе; — обшее число зубьев борфрезы.
На фиг. 1 изображена борфрезз с групповыми зубьями; на фиг. 2 дана схема обра.— ботки групповых зубьев борфрезы; на фпг. 8 схема обработки группового зуба борфрезы с
3 подачей шлифовального круга по дуге окружности.
Изделие 1 с хвостовиком 2 устанавливают, например, вертикально относительно шлифовального круга 3 (положение I ) и придают ему постоянное врашение вокруг своей оси N И, а затем подают на шлифовальный круг 3 на глубину к ц авки 4 и поворачивают вокруг оси 00 на величину К (положение И ), где Ч вЂ” угол между край- ц» ними положениями оси изделия во время поворота вокруг оси 00. При этом нарезается зуб 5, который является центральным зубом группы.
Для нареэания каждого последуюшего пер- 5 вого зуба 5 изделие выводят из-под круга и кинематически поворачивают вокруг оси NN на величину, равную »/»и или кратную углом вому шагу между одноименными зубьями К/»и, где к — простое число не кратное»г1, 01.— д) число групп зубьев.
Зля нарезания всех вторых одноименных зубьев 6 изделие выводят из-под круга и кинематпчески делят на величину, равную
К/гн . Причем перед врезанием круга из- 25 п -:ление доворачивают на величину (» вокрут оси О О, .-.вную угловому шагу между зубьями группы (положение fff ), затем поворачивают в процессе шлифования вокруг оси ОО изделия на угол g (положение II } 30 и осушествляют врезание на шлифовальный круг 3 во время прохождения канавки 4 первого зуба групп над точкой пересечения наикратчайшего межцентрового расстояния с периферией круга 3 в вер дине профиля. 35
Таким образом, доворот изделия 1 относительно оси М N для образования последуюших разноименных зубьев 6,7 и 8 группы осушествляют на величину 2 ",. 3 Р
4 Р и так далее, а поворот вокруг оси 40
00 — на величину Ч . Положения Т, Ш, (и V соответствуют положению оси изделия после доворотов при нарезании зубьев
5-8 на величину углового шага у, 7Q )
При нарезании разноименных зубьев группы, т.е. при переходе, например, сзуба 5 на зуб 6, а с зуба 6 на зуб 7, производят деление на величину
Z где к1- любое число ряда (к =0 1,2,3...
Е,— 1);
») — число зубьев групп;
- обшее число зубьев борфрезы.
Реализация способа осушествляется также при повороте шлифовального круга 3 вокруг центра иэделия 1 на величину Ч
Предложенный способ позволяет повысить производительность при изготовлении борфрез с групповым зубом за счет непрерывного деления и простоты кинематики. фоРмула изобретения
Способ изготовления борфреэы, например, шлифованием включаюший врезание шлифовального круга в заготовку борфрезы, поворот шлифовального круга вокруг центра изделия с одновременным вращением изделия вокруг своей оси для ньреэания спиральных канавок и деления и: делия, о т л ич а ю ш и и с я тем, что, с целью увели чения производительности, вращение изделия осушествляют с постоянной утловой скоростью и в процессе деления на разноименные зубья изделие доворачивают вокруг оси на угол, равный угловому шагу между зубьями группы и меняют положение оси изделия на постоянную угловую величину, причем деление одноименных зубьев осушесствляюг на величину К/гп, где K — простое число не кратное m, гп — число групп зубьев, а разноименных зубьев — на величину
Z где К, — любое число ряда (K =0,1, 2... »и - f ) — число зубьев группы; — обшее число зубьев борфрезы.
