Реферат

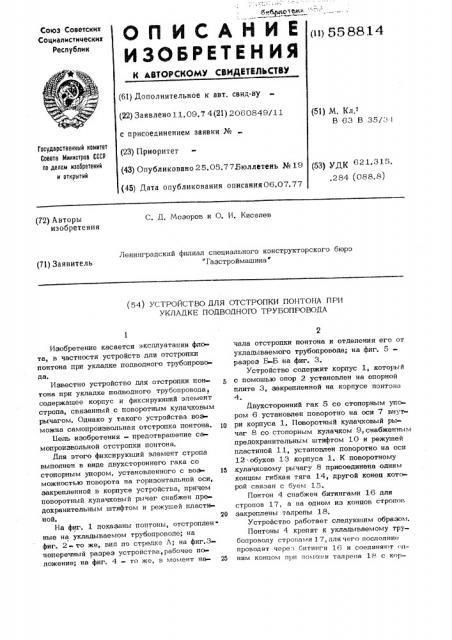

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 558814 (61) Дополнительное к авт. свид-ву (22) Заявлено 11. 09.7 4(21) 2060849/11 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.05.77Бюллетень № 19 (45) дата опубликования описания 06.07.77 (51) И. Кл.

В 63 В 35/3 !

Государственный комитет

Совета Министров СССР по делгм изобретений и открытий (5Ç) ДК 621315 ,284 (088.8) С. Q. Мозоров и О. И. Киселев (72) Авторы изобретения

Ленинградский филиал специального конструкторского бюро

"Газстроймашина" (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТСТРОПКИ ПОНТОНА ПРИ

УКЛАДКЕ ПОДВОДНОГО ТРУБОПРОВОДА

Изобретение касается эксплуатации флота, в частности устройств для отстропки понтона при укладке подводного трубопровода.

Известно устройство для отстропки пон тона при укладке подводного трубопровода содержашее корпус и фиксируюший элемент стропа, связанный с поворотным кулачковым рычагом. Однако у такого устройства воз» можна самопроизвольная отстропка понтона. щ

LIemь изобретения — предотврашение самопроизвольной отстропки понтона, Для этого фиксируюший элемент стропа выполнен в виде двухстороннего гака со стопорным упором, установленного с воз»- 1а можностью поворота на горизонтальной оси, закрепленной в корпусе устройства, причем поворотный кулачковый рычаг снабжен предохранительным штифтом и режушей пластиной. 20

На фиг. 1 показаны понтоны, отстроплен ные на укладываемом трубопроводе; на фиг. 2- то же, вид по стрелке А; на фиг.3» поперечный разрез устройства, рабочее положение; на фиг. 4 - то же, в момент на- 25 чала отстропки понтона и отделения его от укладываемого трубопровода; на фиг. 5разрез Б-Б на фиг. 3.

Устройство содержит корпус 1, который с помошью опор 2 установлен на опорной плите 3, закрепленной на корпусе понтона

Двухсторонний гак 5 со стопорным упором 6 установлен поворотно на оси 7 внут ри корпуса 1. Поворотный кулачковый рычаг 8 со стопорным кулачком 9, снабженным предохранительным штифтом 10 и режушей пластиной 11, установлен поворотно на оси

12 обухов 13 корпуса 1. К поворотному кулачковому рычагу 8 присоединена одним концом гибкая тяга 14, другой конец кот рой связан с буем 15.

Понтон 4 снабжен битингами 16 для стропов 17, а на одном из концов cTpolloB закреплены талрепы 18.

Устройство работает следую1цим образом.

Понтоны 4 крепят к укладываемому трубопроводу стропами 17, для чего послелни» проводят через битипги 16 и соединяют с дним концом прн помоши талрепа 18 с кор558814 пусом понтона 4, а другим, с огоном на конце, — с двухсторонним гаком. Понтоны, закрепленные на трубопроводе, соединяют между собой отрезками троса в одну цепь по всей длине трубопровода.

При погружении укладываемого трубопровода год воду на глубину, определяемую длиной гибкой тяги 14, и:-ь-за натяжения последней кулачковый рычаг 8 по- р ворачивается вокруг оси 12,и режущая пластина il срезает штифт 10. При этом стопорный кулачок 9 кулачкового рычага 8 освобождает стопорный упор 6 двухстороннего рычага 5, а последний под действием 15 натяжения стропов 17 поворачивается вокруг оси 7, освобождая концы стропов. В результате отстропки понтона стропы освобождают трубопровод, который ложится на грунт, а понтон вместе с установленным на нем уст- 20 ройством отстропки и стропами всплывает на поверхность.

При необходимости последовательной от стропки or трубопровода всех понтонов головной понтон соединяют дополнительным тросом с кулачковым рычагом 8 устройства отстропки следующего понтона и т.д. В результате этого при погружении трубопровода происходит последовательное отделение от него всех понтонов.

Формула изобретения

Устройство для отстропки понтона при укладке подводного трубопровода, содержащее корпус и фиксирующий элемент стропа, связанный с поворотным кулачковым рычагом, о r л и ч а ю ш е е с я тем, что, с целью предотвращения самопроизвольной отстропки понтона, фиксирующий элемент стропа выполнен в виде двухстороннего га— ка со стопорным упором, установленного с возможностью поворота на горизонтальной оси, закрепленной в корпусе устройства, причем поворотный кулачковый рычаг снабжен предохранительным штифтом и режущей пластиной.
