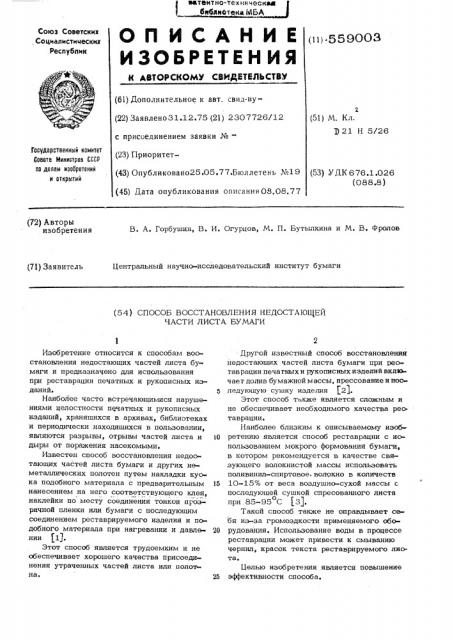

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республин (») т !59003 (61) Дополнительное к авт. свид-ву(22) Заявлено 31.12.75 (21) 2307726/12 с присоединением заявки №(23) Приоритет(43) Опубликовано25.05.77.Бюллетень №19 (45) Дата опубликования описания 08.08.77

2 (51) М. Кл.

3 21 Н 5/26

Государственный комитет

Совета Министров СССР по делам иэооретений и открытий (53) УДК 676.1.026 (088.8) (72) Авторы изобретения

В. А. Горбушин, B. И. Огурцов, М. П. Бутылкина и М. В. Фролов

Центральный научно-исследовательский институт бумаги (71) Заявитель (54) СПОСОБ ВОССТАНОВЛЕНИЯ НЕДОСТА ЮЩЕЙ

ЧАСТИ ЛИСТА БУМАГИ

Изобретение относится к способам воостановления недостающих частей листа бумаги и предназначено для использования при реставрации печатных и рукописных изданий.

Наиболее часто встречающимися нарушениями целостности печатных и рукописных изданий, хранящихся в архивах, библиотеках и периодически находящихся в пользовании, являются разрывы, отрывы частей листа и дыры от поражения насекомыми.

Известен способ восстановления недостающих частей листа бумаги и других неметаллических полотен путем накладки куока подобного материала с предварительным нанесением на него соответствующего клея, наклейки по месту соединения тонкои прозрачной пленки или бумаги с последующим соединением реставрируемого изделия и подобного материала при нагревании и давлении (1).

Этот способ является трудоемким и не обеспечивает хорошего качества присоединения утраченных частей листа или полотна.

Другой известный способ восстановления недостающих частей листа бумаги при реставрациии печа гных и рукописных изделий включает долив бумажной массы, прессование и пос ледующую сушку изделия $2).

Этот способ также является сложным и не обеспечивает необходимого качества реставрации.

Наиболее близким к описываемому изобщ ретению является способ реставрации с использованием мокрого формования бумаги, в котором рекомендуется в качестве связующего волокнистой массы использовать поливинил-спиртовое. волокно в количеств

15 10-15% от веса воздушно-сухой массы с последующей сушкой спресованного листа при 85-95 С (3).

Такой способ также не оправдывает се бя из-за громоздкости применяемого обо20 рудования. Использование воды в процессе реставрации может привести к смыванию чернил, красок текста реставрируемого листа.

Целью изобретения является повышение

25 эффективности способа.

559003

Это достигается тем, что в способе восстановления недостающих частей бумаги путем подачи бумажной массы на экранированную реставрируемым листом сетку с последующим ппессованием листа и сушкой бумажную массу в воздушно-сухом состоянии предварительно диспергируют в газовой среде до получения дисперсии и подачу осуществляют под давлением 20-100 мм вод. ст. с отводом отделяющегося газа. B )p качестве газовой среды используют воздух.

Процесс восстановления недостающих частей листа бумаги осуществляют следующим образом.

Реставрируемый материал, напримерлист 15 бумаги, с недостающими частями, дырками, трещинами укладывают на металлическую или синтетическую сетку, помещенную в формующую камеру устройства, сконструированного по типу устройства для получения бу- 20 маги, картона или нетканого материала сухим способом.

Рассчитанное количество бумажной маосы (с учетом потерь) с влажностью 5-20% . равномерно распределяемое в газовом по- 25 токе, так, чтобы концентрация аэрозоля быз ла порядка 2-20 г/м под небольшим давлением (20-100 мл вод. ст.), подают на форл ующую сетку с расположенным на ней реставрируемым листом, где бумажная мао- 30 са по законам газо- и аэродинамики оседает на неэкранированных листом бумаги частях; отделяющийся газ (воздух) отводят с помощью вакуума с обратной стороны сетки, а, деформованный лист подвергают дальнейшей обработке с прил енением давления и повышенной температуры, Состав бумажной массы будет по возможности близким к составу реставрируемого материала, а в случае невозможности установления его соо-40 тава берут сульфатную целлюлозу сухого помола, стойкие в процессе крашения связую- щие и проклеиваюшие вещества, например поливинилацетат, поливиниловый спирт и др

Можно подавать на сетку одновременно все компоненты бумажной массы, волокна в смеси с наполнителем -или только одну волокнистую массу. Связующее, наполнитель и остальные добавки (краситель, оптический отбеливатель, антисептик) могут быть вве- M дены уже в доформованную волокнистую оонову методом пропитки. нанесением покровного слоя на доформоваййые листы или йо всей поверхности листа с последующими прессованием и сушкой при повышенной температуре, например при температуре не выше

130 С.

Способ может быть применен также для

: реставрации нетканых материалов и других изделий.

Пример. Лист писчей бумаги Kо 1 (ГОСТ 3331-.55) с рукописным текстом (фиолетовая паста шариковой ручки) с наличием обрывов, дыр и трещин располагают на сетке, форма которой соответствует необходимой форме листа.

Композиция восстанавливаемогс .- иста бумаги (в вес. %):

Сульфатной беленой целлюлозы 80

Каолина 15

Поливинилацетата 5

Готовят смесь сульфатной беленой целлюлозы, размолотой сухим способом (размер волокон 0,5-4 мм) и коалина. Количество воздушно-сухой смеси, которое необходимо подать на установку, рассчитывают, исходя из достающеи йлощади и объемной плотности реставрируемого листа а (70 г/м ) с учетом потерь в процессе реотаврации сухим способом (около 3 o) Приготовленную смесь подают в распределитель, она,диспергируясь в воздушном: потоке при з концентрации 6--7 г/м, перепаде давления над сеткой и под сеткой 20 мм воц. ст., оседает на свободных участках сетки запол1 няет ровным слоем дыры и трещины листа.

После формования реставрируел ый лист пропитывают 1%-ной водной эмульсией поливи- нилацетата, взятой в несколько большем количестве в сравнении с рассчитанным, причем максимально она впи.сжвается непроклеенными востановленными частями листа.

Лист прессуют на обогреваемом прессе при

70оС и давлении 15 кг/см, затем сушат

его в конвективной камере при 115+5 С.

После ле каландрирования реставрированного листа с целью придания ему гладкости образцы из этой бумаги испытывают по ооновным показателям. Получены следующие результаты; разрывная длина восстановленной части - 3000 м, проклейка - 1,5 глад, гладкость 120 сек. Аналогично восстанавлива1от лист Гри перепаде давлейия над сеткой и под сеткой 100 мм вод. ст. Разрушенные листы бумаги, восстановленные по предлагаемому способу, подвергают испытаниям.

По вновь сформованным,участкам и по меотам соединений старых участков с новыми разрушений не наблюдается. Цвет чернил в процессе реставрации не изменяется.

Формула изобретения

1. Способ восстановления недостающей части листа бумаги путем подачи бумажной массы на экранированную реставрируемым листом сетку с последующим прессованием листа и сушкой, отличающийся

559003

Составитель В. Безбородова

Редактор Д. Пинчук Техред А. Демьянова Корректор H. Ковапева

Заказ 1456/87 Тираж 496 . Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

Фем, что, с целью повышения эффективности способа, бумажную массу в воздушно-сухом состоянии предварительно диспергируют в газовой среде до получения дисперсии и подачу осуществляют под давлением "0-100 мм вод. ст. с отводом отделяющегося газа.

2. Способ по п. 1, о т л и ч а юшийся тем, что,,в качестве газовой

„-реды используют воздух.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3138505, кл. 15694, 1964.

2. Патент Чехословакии № 126360, кл. 55 $ 16, 1968.

3. Авторское свидетельство СССР № 441382, М.Кл. 2 21 Н 5/00,1974 (прототип).
