Устройство для распределения теплоносителя в камере для сушки пиломатериалов в штабелях

Устройство для распределения теплоносителя в камере для сушки пиломатериалов в штабелях

Иллюстрации

Показать все

Реферат

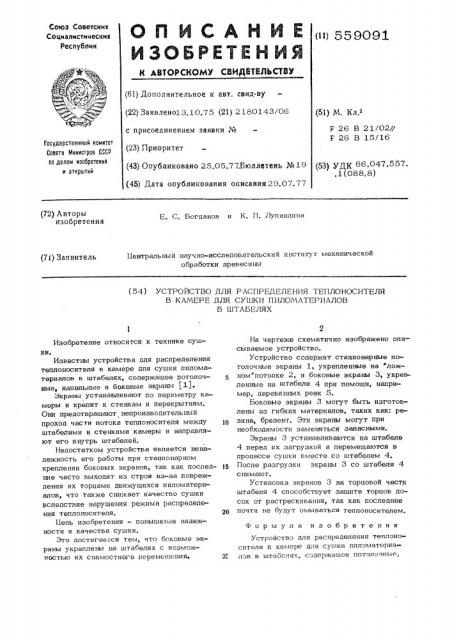

Союз Советских

Социалистических

Республик (») 559091 (61) Дополнительное к авт. саид-ву (22) Заявлеио13.10.75 (21) 2180143/06 с присоединением заявки Ме (23) Приоритет (43) Опубликовано 25,05,77Бюллетень Ме19 (45) Дата опубликования описания 29.07.77 (51) М. Кл.е

F 26 В 21/02//

F 26 В 15/16

Государстаеннь1й комитет

Совета Министров СССР по делам изобретений и открытий (53} У Д К 66. 047, 5 57. . 1 (088. 8) (72) Авторы изобретения

E. С, Богданов и К. П. Лупандина

Бентральный научно-исследовательский институт механической обработки древесины (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ ТЕПЛОНОСИТЕЛЯ

В КАМЕРЕ ДЛЯ СУШКИ ПИЛОМАТЕРИАЛОВ

В ШТАБЕЛЯХ

Изобретение относится к технике сушки.

Известны устройства для распределения теплоносителя в камере для сушки пиломатериалов в штабелях, содержащее потолочные, напольные и боковые экраны (1).

:. краны устанавливают по периметру камеры и крепят к стенкам и перекрытиям.

Они предотвращают непроизводительный проход части потока теплоносителя между штабелями и стенками камеры и направляют его внутрь штабелей.

Недостатком устройства является ненадежность его работы при стационарном креплении боковых экранов, так как последние часто выходят из строя из-за повреждения их торцами движущихся пиломатериалов, что также снижает качество сушки вследствие нарушения режима распределения теплоносителя.

Цель изобретения — повышение надежности и качества сушки.

Это достигаесся тем, что боковые экраны укреплены на штабелях с возможностью их совместного перемешения.

На чертеже схематично изображено описываемое устройство.

Устройство содержит стационарные потолочные экраны 1, укрепленные на "ложном"потолке 2, и боковые экраны 3, укрепленные на штабеле 4 при помощи, например, деревянных реек 5.

Боковые экраны 3 могут быть изготовлены из гибких материалов, таких как: ре1О зина, брезент. Эти экраны могут при необходимости заменяться запасными.

Экраны 3 устанавливаются на штабеле

4 перед их загрузкой и перемещаются в процессе сушки вместе со штабелем 4.

15 После разгрузки экраны 3 со штабеля 4 снимают.

Установка экранов 3 на торцовой части штабеля 4 способствует защите торцов досок от растрескивания, так как последние почти не будут омываться теплоносителем.

Формула изобретения

Устройство для распределения теплоносителя в камере для сушки пиломатериа2б лов в штабелях, содержашее потолочные, С ос т а в и тель B. Бакар

Редактор M. Рогова Техред /!,. 5огдан

Корректор Л. Веселовская

Заказ 1478/92 Тираж Я7 9 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 напольные и боковые экраны, о т л ич а ю ш е е с я тем, что, с келью повышения надежности и качества сушки, боковые экраны укреплены на штабелях с возможностью их совместного перемещеИсточники информации, принятые во внимание при экспертизе:

1. Соколов П. В. и др. Лесосушильные камеры Лесная промышленность", М., 1971.,с. 60-62.
