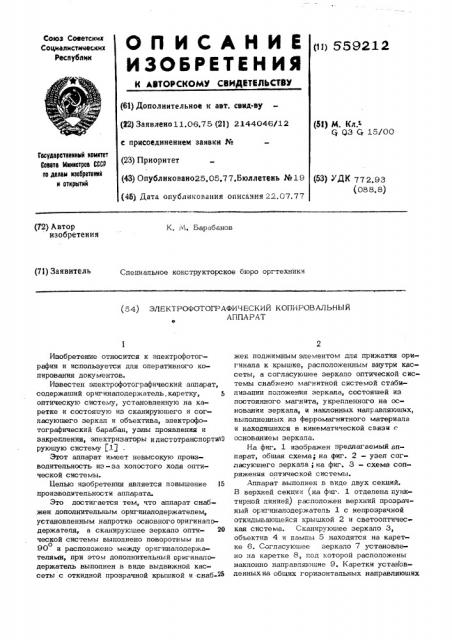

ОП ИСАНИЕ ()s gzi

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТИЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено11.06.75 (21) 2144046/12 (53) М. Кл.т

Q Q3 9 15/00 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам нзооретеннй н открмтий (23) Приоритет (43) Опубликовано25.05.77,Бюллетень № 19 (45) Дата опубликования описачия 22.07.77 (53) УДК 772,93 (088,8) (72) Автор изобретения

К.. М. Барабанов (71) Заявитель

Специальное конструкторское бюро оргтехники (54) ЭЛЕКТРОФОТОГРАФИЧЕСКИЙ КОПИРОВАЛЬНЫЙ

АППАРАТ

Изобретение относится к электрофотографии и используется дпя оперативного копирования документов.

Известен эпектрофотографический аппарат, содержаший ориг инаподержатепь, каретку, 5 оптическую систему, установленную на каретке и состояпую из сканирующего и согласующего зеркал и объектива, электрофотографический барабан, узпы проявления и закрепления, эпектризаторы и пистотранспортиЮ руюшую систему (1 1

Этот аппарат имеет невысокую производительность из -за холостого хода оптической системы.

Целью изобретения является повышение 15 производительности аппарата.

Это достигается тем, что аппарат снабжен дополнительным оригиналодержателем, установленным напротив основного оригинаподержателя, а сканирующее зеркало опти- 20 ческой системы выпопнено поворотным на о

90 и расположено между оригиналодержатепями, при этом дополнительный оригиналсдержатель выполнен в виде выдвижной кассеты с откидной прозрачной крышкой и снаб- жен поджимным элементом для прижатия оригинапа к крышке, расположенным внутри кассеты, а согласуюшее зеркало оптической системы снабжено магнитной системой стабилизации попожения зеркала, состояшей из постоянного магнита, укрепленного на основании зеркала, и наклонных направпяюших, выполненных из ферромагнитного материапа и находяшихся в кинематической связы с основанием зеркала.

На фиг. 1 изображен предлагаемый аппарат, общая схема; на фиг. 2 — узел согласующего зеркала; на фиг. 3 — схема сопряжения оптической системы.

Аппарат выполнен в виде двух секций.

В верхней секции (на фиг. 1 отделена пунктирной линией) расположен верхний прозрачный оригинаподержатепь 1 с непрозрачной откидывающейся крышкой 2 и светооптичес кая система. Сканирующее зеркало 3, объектив 4 и пампы 5 находятся на каретке 6. Согласуюшее зеркало 7 установлено на каретке 8, год которой расположены наклонно направляющие 9, Каретки установленных на общих горизонтальных направляющих

559212 (на чертежах не показаны). Зеркало 7 выполнено с возможностью плавного изменения угла наклона к оси объектива во время движения каретки 8. Зто достигается с помощью наклонных направляющих 9, с кото- 5 рыми взаимодействует зеркало 7.

В нижней секции аппарата расположен нижний оригинаподержатель 10. Такой оригиналодержатепь может быть выполнен в виде 10 выдвижного ящика с откидывающейся стеклянной крышкой ll, к которой прижимается копируемый оригинал. Внутри ящика находится подпружиненное дно на которое укладывается оригинал (листы бумаги, брошюры).

В ящик может бъ ть загружена целая стопка листовых Ори3 кнапоь. Зто выгодчо тем, что отпадает необходимость центрировать каждый нОВый Ори3 И33а>3, соли Ilx. устаняВпи» вать для экспонирования ло Отдепьнсст33. В этой же секции расположен эпектрофотографический барабан 3" с щелевой диафрагмой

13, эпектризатор 14, уэеп проявления 15, устройство Очистки 18, устройство эакрепс; ления 3 7, листотранспортирукщая система

18 и лоток дгл бумаги 19.- По ходу вращения цилиндра уэе-..;. счистки и электриэатОР РаСПОПОЖГНЫ ПЕ»30>" ЩЕПЕВой Д33ВЯаг3>3ой»

Работает ап1арат спеду3ощим Ооразом. З0

QgnH Ориг.;;!; подлежащий копированию, помещают иод крь3и .ку 2 верхнего Оригиналодержатепя, другой - под крь33ику 1!.. нижнего Ориги33аподержатепя. Предположим, что в исходном положении Оптическая система 35 находится В кра33нем правом положении, как показано н,и фиг. 1. При этом зеркало 3 повернуто B стсрону нижнего оригинаподержатепя под 45 к его перпендикуляру, à эер» о кало 7 Образует некоторый начальный угол 30

О по отношению к Осн объектива. ПО ме 33 ре движения кареток справа налево Осуществляется развертка изображе33ия нижнего оригиналапа на вращающийся барабан 12. Зеркало движется со скорость3О, меньшей скорос«45 ти дВижения зеркала 3 и ОднОВременно ппав» но поворачивается так, что обеспечивается постояноrBo Оптических отрезков хода лучей От объектива 4 до барабана 12 и центровка Ilx на щель. По достижении крайнего 50 левого 33оложения движение кареток реверсируется. Пр"3 этом зеркало 3 поворачиваетО ся на 90 „а зеркало 7, занимаю>щее положение, Обозначенное на фиг. 3 пунктиром, образует с Осью объектива некоторый конечный уголь .. При движении кареток спеК ва направо ссу3цествпяется развертка иэображения BepxHel"o оригинала на вращающийся в неизменном направлении селеновый ци=

60 линдр.

QIlH обеспечения поочередного копироВаНКН первого и второго оригиналов аппарат снабжен схемой управления (на чертежах не показана), обеспечиваюшей включение одной из осветительных паъя3 и листотранспортиру3ощего устройства. При отсутствии одного из оригиналов аппарат автоматически переходит в режим копирования с одного оригинала, т.е. включается только одна осветительная пампа, а листотранспортирую3цее устройство работает в два раза медленнее.

ВО избежание смаза изображеиия введена магнитная стабилизация зеркала 7 3,см. фиг. 2). С этой целью зеркало 7 снабжено постоянным магнитом 20., прикрепленным к Основанию зеркала 21, а наклонные напрывнякп>цие 9 е.;3иолпеяы из ферромагнитного матери;->и, Зеркало 7 через ролики 22 опирается на нак-;oHHble направ33яющие и под ВОздействием м,".>гнита прижимается к

O ним. Зто ис3лючае-. Вибрацию движениякареткг 8 по гориэoHrallbHb!; направляющим

24, . 0стировка эе ; капа 7 может осуществляться путем изменения угла наклона направпяюш их u О помощью BNHroB, Фопм„па изобретения

Зпек-:.-3>с:"-".-.тс>граф";ческий копировальный аппарат„:.:; —.,=,ер»:аший оригиналодержатепь, каретку. Оптическую систему, установпенну О на каретке и состояшую из скани« рующего и согцасуюп3его зеркал и Объектива, эпектрофотогоафический барабан, узлы проявления и эакреп;Зения, эпектризаторы и пистотранспортируоиую систему, О т п ич а ю шийся тем, что,с цепью повышен, ния производительности, Он снабжен допол-, нительным Оригинаподержатепем, установ-" " ленным напротив основного Оригинаподержатепя, а скачиру3ошее зеркало оптической систе>, Bb3IIOJIHeHo IlosopoTHblM на 90

90о и расположено между оригинаподержатепями.

2. Аппаратпоп. 1,отпичaющийс я тем, что дополнительный оригиналодержатель выполнен в виде Выдвижной кассеты с Откидной проэра Зной крышкой, например стеклянной, и снабжен поджимным элементом дпя прижатия оригинала к крышке, расположенным внутри кассеты.

3. Аппарат по и. 1, о т л и ч а юш и и с я тем, чтосогласуюшее эеркапооптической системы снабжено магнитной системоя стабилизации положения зеркала, сос359212

17 тоящей из постоянного магнита, укрепленного на основании зеркала, и наклонных направляющих, выполненных из ферромагнитного материала и находящихся в кинематической связи с основанием зеркала.

Источники информации, принятые во внимание при экепертизе:

1. Авторское свидетельство СССР

5 М 232751, N,. кп. g 03 Cj 17/00

559212

Уу

Составитель В. Юсков

Редактор Л» Пинчук Техред A. Богдан Корректор Д. Мельниченко

Закаэ 1368/99 Тираж 574 Подписное

UHHHllH Государственного комитета Совета Министров СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушскан наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектнаи, 4
