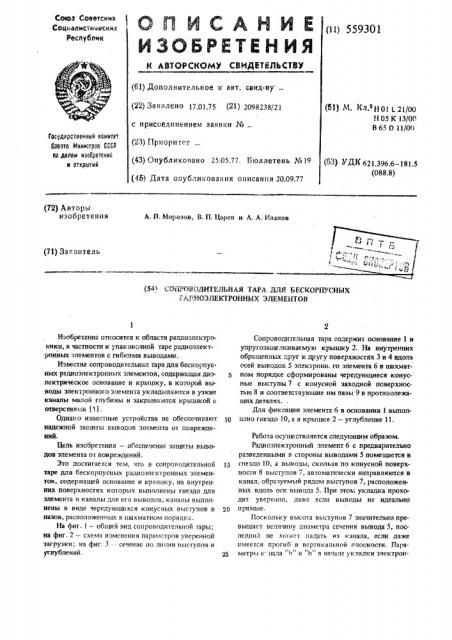

союз советснни ) Q д Я (А Я Я Е (») 559301 и ьл исти ч Фс

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 17.01.75 (21) 2098238/21 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.05.77. Бюллетень №19 (45) Дата опубли "îâàíèÿ описания 20.09.77 (51) M. 1<лР11011 21/00

Н05 К 13/00

В 65 0 11/00

Государстеенный камнтет

Совета Мкннстров СССР еа делам необретенн н еткрытнй (53) УД1 621.396.6-181.5 (088,8) (72) Авторы изобретения

А. П. Морозов, В. П. Царев и А. А. Иванов (71) За,âèòåëü (54) СОтеРОВОДИТЕЛЬНАЯ ТАРА ДЛЯ БЕСКОРПУСНЫХ

РАп НОЭЛЕ КТРОННЫ Х ЭЛЕМ ЕНТОИ

Изобретение относится к области радетоэлектроники, в частности к упаковочной таре радиоэлектронных элементов с гибкими выводами.

Известна сопроводительная тара дпя бескорпусных радиоэлектронных элементов, содержащая диэлектрическое основание и крышку, в которой выводы электронного элемента укладываются в узкие каналы малой глубины и закрываютсл крышкой с отверстиямл ("т1.

Однако известные устройства не обеспечивают надежной запяты выводов элемента от повреждений.

Цель изобретения — обеспечение защиты выводов элемента от повреждений, Это достигается тем, что в сопроводительной таре для бескорпусных радиоэлектронным элементов, содержащей основание и крьшпсу, на внутренних поверхностях которых выполнены гнездо для элемента и каналы для его выводов, каналы выполнены в виде чередующихся конусных выступов и пазов, расположенных в шахматном порядке.

На фнг. 1 — об ций вид сопроводительной тары; на фиг, 2 — схема изменения параметров уверенной загрузки; на фиг. 3 - - сечение по линии выступов и углублений.

Сопроводительная тара содержит основание 1 и упругозашелкиваемую крышку 2. На внутренних обращенных друг к другу поверхностях 3 и 4 вдоль осей выводов 5 электронн. го элемента 6 в шахматном порядке .сформированы чередующиеся конусные выступы 7 с конусной заходной поверхностью 8 и соответствующие нм пазы 9 в противолежащих деталях..

Для фиксации элемента 6 в основании 1 выпол10 нено гнездо 10, а в крышке 2 — углубление 11.

Работа осуществляется следующим образом.

Радиоэлектронный элемент 6 с предварительно разведенными в стороны выводами 5 помещается в гнездо 10, а вьяоды, скользя по конусной поверхности 8 выступов ", автоматически направляются в канал, образуемый рядом выступов 7, расположенных вдоль осн вывода 5. При этом укладка проходит уверенно, даже если выводы не идеально прямые.

Поскольку высота выступов 7 значительно превышает величину диаметра сечения вывода 5, послелний не может падать из канала, если даже имеется прогиб в вертикальной плоскости. Параметры к-нала h и Ь" в начале укладки электрон55930I ного элемента в основание 1 имеют максимальную величину, И дальнейшем, при наложении крышки 2, лронсхолит автоматическое плавное убывание величин параметров "h" и "b" за счет захода выступов 7 основания I в паэ 9 крыилси 2 и наоборот. При этом выводы 5, даже если они находились на конусной поверхности 8, будут заправлены в канал.

В положении защелкнутой крышки 2 на основании 1 параметр "b, "< "b",à "h "C "Ь".

Фор мула и зо 6 ре тени я

Сопроводительная тара для бескорпусных радиоэлектронных элементов, содержащая основание и крышку, на внутренних поверхностях которых выполнены гнездо для элемента и каналы для его выводов, отличающаяся тем, что, с целью обеспечения защиты выводов элемента от повреждений, каналы выполнены в виде чередующихся конусных выступов и пазов, расположенных в шахматном порядке.

Источники и инф рмации, принятые во внимание

1п при экспертизе

1. Патент США У 35 L9978, кл. 339-59, 07.07.70. (прототип) . иг.
