М 55935

Класс 42 g, 9

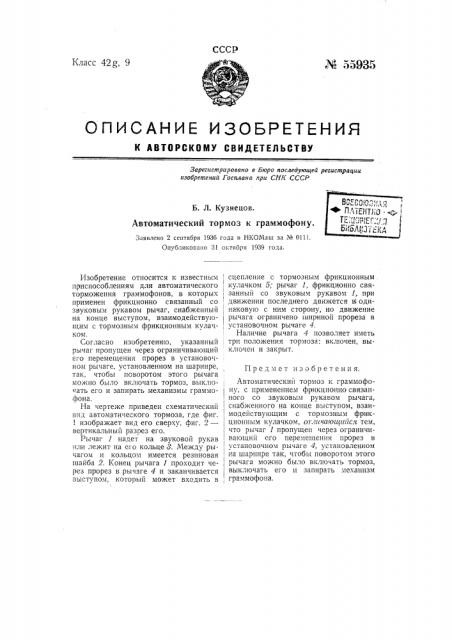

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКВМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро последующей регистрации изобретений Госплана при СИК СССР

Б. Л. Кузнецов.

Автоматический тормоз к граммофоиу.

Заявлено 2 сентября 1936 года в НКОИаш за ¹ 0111.

Опубликовано 3! октября 1939 года, Предмет изобретения.

Изобретение относится к известным приспособлениям для автоматического, торможения граммофонов, в которых применен фрикционно связанный со

) звуковым рукавом рычаг, снабженныи на конце выступом, взаимодействующим с тормозным фрикционным кулач-,, ком.

Согласно изобретению, указа нныи рычаг пропущен через ограничивающий сго перемещения прорез в установочном рычаге, установленном на шарнире, так, чтобы поворотом этого рычага можно было включать тормоз, выксноать его и запирать механизмы граммо- 1 фона.

На чертеже приведен схематический вид автоматического тормоза, где фиг.

1 изображает вид его сверху, фиг. 2 — вертикальньш разрез его.

Рычаг 1 надет на звуковой рукав или лежит на его кольце 8. Между рычагом и кольцом имеется резиновая

1 шайоа 2. Конец рычага 1 проходит че-

1 рез прорез в рычаге 4 и заканчивается выступом, который может входить в, сцепление с тормозным фрикционным . кулачком 5; рычаг 1, фрикционно связанный со звуковым рукавом 1, при движении последнего движется М одинаковую с ним сторону, но движение рычага ограничено шириной прореза в установочном рычаге 4.

Наличие рычага 4 позволяет иметь трп положения тормоза: включен, выключен и закрыт.

Автоматический тормоз к граммофону, с применением фрикционносвязаниого со звуковым рукавом рычага, снабженного на конце выступом, взаимодействующим с тормозным фрикционным кулачком, от.пиаюи1ийся тем, что рычаг 1 пропущен через ограничивающий его перемещения прорез в установочном рычаге 4, установленном на шарнире так, чтобы поворотом этого рычага можно было включать тормоз, выключать его и запирать механизм граммофона.
