Устройство для передачи многочастотных сигналов без разрыва фазы

Устройство для передачи многочастотных сигналов без разрыва фазы

Иллюстрации

Показать все

Реферат



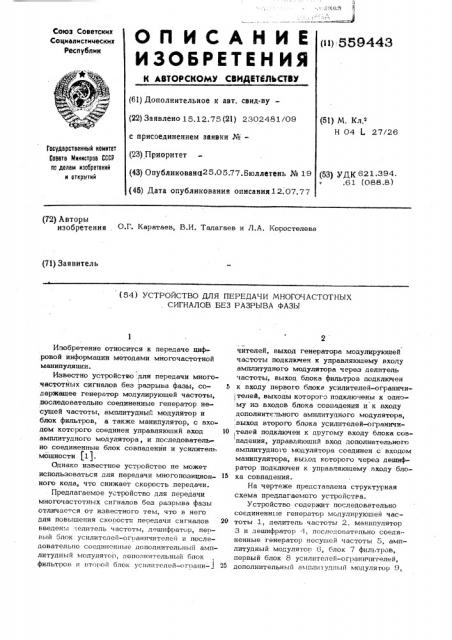

Союз Советских

Социалистических

Республик

On ИСДНИЕ «„»44

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.12.75 (21) 2302481/09 с присоединением заявки № — (51) М. Кл.

Н 04 L 27/26

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет (43) Опубликован 25.05.77. Бюллетень № 19 (53) уДК 621.394. .6 1 (088.8) (4б) Дата опубликования описания12.07.77 (72) Авторы изобретения . O.r. Каратаев, В.И. Талагаев и Л.А. Коростелева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ МНОГОЧАСТОТНЫХ

СИГНАЛОВ БЕЗ РАЗРЫВА ФАЗЫ

Изобретение относится к передаче цифровой информации методами многочастотной манипуляции.

Известно устройство;для передачи многочастотйых сигналов без разрыва фазы, содержащее генератор модулирующей частоты, .последовательно соединенные генератор несущей частоты, амплитудный модулятор и блок фильтров, а также манипулятор, с входом которого соединен управляющий вход амплитудного модулятора, и последовательно соединенные блок совпадения и усилитель мощности (1 ).

Однако известное устройство не может использоваться для передачи многопозиционного кода, что снижает скорость передачи.

Предлагаемое устройство для передачи многочастотных сигналов без разрыва фазы

Отличается от известного тем, что в него для повышения скорости передачи сигналов введены . елитель частоты, дешифратор, первый блок усилителей-Ограничителей и последовательно соединенные дополнительный амплитудный модулятор, ЛОпОлнительный блОК фильтров и второй блок усилителей-Ограни- чителей, выход генератора модулируюшей частоты подключен к управляющему входу амплитудного модулятора через делитель частоты, выход блока фильтров подключен

5 к входу первого блока усилителей-ограничи:;телей, выходы которого подключены к одному из входов блока совпадения и к входу дополнительного амплитудного модулятора, ,выход второго блока усилителей-Ограничи10 .телей подключен к другому входу блоха сов падения, управляющий вход дополнительного амплитудного модулятора соединен с входом манипулятора, вью.од которого через дешифратор подключен к управляющему входу бло15 ка совпадения.

На чертеже представлена структурная схема предлагаемого устройства.

Устройство содержит последовательно соединенные генератор модулируюшей час20 тоты 1, делитель частоты 2, манипулятор

3 н дешифратор 4, последовательно соединенные генератор несущей частоты 5, амплитудный модулятор 6, блок 7 фильтров, первый блок 8 усилителей-ограничителей, дополнительный ал1плп1удный модулятор 9, 559443 дополнительный блок 10 фильтров, второй блок 11 усилителей-ограничителей, блок совпадения 12 и усилитель мощности 13.

Управляющий вход амплитудного модулятора

6 соединен с входом манипулятора 3 и управляющим входом дополнительного амплитудного модулятора 9, а выход дешифратора

4 подключен к управляющему входу блока совпадения 12, к другому входу которого подключен один из выходов первого блока lO

8 усилителей-ограничителей.

Устройство работает следующим образом.

Непрерывные колебания1генератора модулирующей частоты 1 поступают на делитель частоты 2, на выходе которого образуется 5 сетка частот с периодами, кратными периоду частоты генератора 1. Колебания генератора несущей частоты 5 поступают на амплитудный модулятор 6. Туда же с делителя частоты 2 подается наивысшая из частот сетки. Первый блок 7 фильтров выделяет несущую и две боковые частоты,. которые поступают на первый блок усилителей-ограничителей 8. С выхода блока 8 несущая поступает на один из входов блока совпадения 12,+ а две боковые - на дополнительный амплитудный модулятор 9. Туда же с делителя частоты 2 поступает частота с периодом, в два раза меньшим периода наивысшей часто- ты сетки частот. Шесть частот с выхода 30 амплитудного модулятора 9 через блок 10 фильтров и блок 11 усилителей-ограничителей подаются на блок совпадения 12. Частота, соответствующая наибольшему периоду, с делителя частоты 2 поступает HB манипулятор 3. Импульсы с выхода манипулятора

3 через интервалы времени, равные наиболь шему периоду, последовательно во времени подаются через дешифратор 4 и блок совпадения 12 в усилитель мощности 13. 40

Алгоритм кодирования заложен в дешифратор 4.

Количество амплитудных модуляторов, 4 блоков фильтров, блоков усилителей-ограни- чителей определяется количеством частот кода.

Введение в устройство новых блоков позволило повысить стабильность его работы при передаче многочастотных сигналов и тем самым увеличить скорость передачи информации. Экономический эффект от использования предлагаемого устройства увеличивается с возрастанием пенности и срочности передаваемой информации.

Формула изобретения

Устройство для передачи многочастотных сигналов без разрыва фазы, содержащее генератор модулирующей частоты и последовательно соединенные генератор несущей ча тоты, амплитудный модулятор и блок фильтров, а также1манипулятор, с входом которого соединен управляющий вход амплитудного модулятора, и последовательно соединенные блок совпадения и усилитель мощности, о т л и ч а ю щ е е с я тем, что, с целью повышения скорости передачи, в него введены делитель частоты дешифратор первый блок усилителей-ограничителей и последовательно соединенные дополнительный амплитудный модулятор, дополнительный блок фильтров и второй бл оК усилителей-ограничите лей,при этом выход генератора модулируюшей частоты подключен к управляющему входу амплитудного модулятора через делитель частоты, выход блока фильтров подключен к входу первого блока усилителей-ограничителей, вы ходы которого подключены к одному из входов блока совпадения и к входу дополнительного амплитудного модулятора, а выход nep-

jeoro блока усилителей-ограничителей подключен к другому входу блока совпадения, управляющий вход дополнительного амплитудного модулятора соединен с входом манипулятора, выход которого через дешифратор подключен к управляющему входу блока совпадения.

Источники информации, принятые во внимание чри экспертизе:

1. Авторское свидетельство СССР

Nþ 290474, М. Кл . Н 04 L 27!16, приоритет 01.11.68 (прототип).

559443
