Устройство для пробивки базовых отверстий в пленочных фотошаблонах печатных плат

Устройство для пробивки базовых отверстий в пленочных фотошаблонах печатных плат

Иллюстрации

Показать все

Реферат

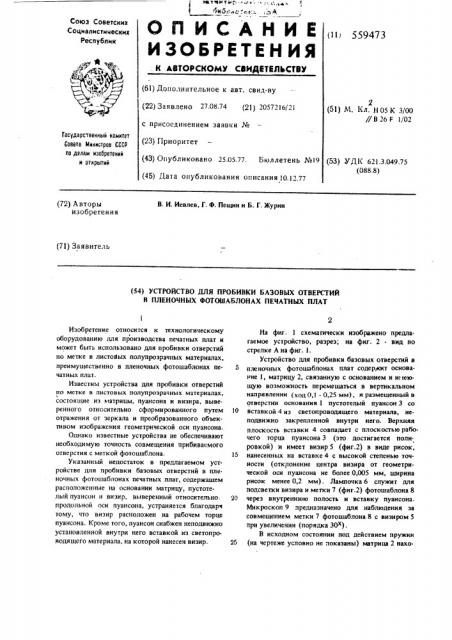

Е (f1 559473

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, сеид-ву (22) Заявлено 27.08.74 (21) 2057216/21 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.05.77. Бюллетень №19 (45) Дата опубликования описания 10.12.77

2 (51) М. Кл. Н05 К 3/00

//В 26 F 1/02

Государственный комнтет

Совета Мнннстроа СССР по делам нзооретеннй и открытнй (53) УДК 621.3.049.75 (088.8) (72) Авторы изобретения

В. И. Иевлев, Г. Ф. Пещин н Б. Г. Журин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОБИВКИ БАЗОВЫХ ОТВЕРСТИЙ

В ПЛЕНОЧНЫХ ФОТОШАБЛОНАХ ПЕЧАТНЫХ ПЛАТ

Изобретение относится к технологическому оборудованию для производства печатных плат и может быть использовано для пробивки отверстий по метке в листоВых полупрозрачных материалах, преимущественно в пленочных фотошаблонах печатных плат.

Известны устройства для пробивки отверстий

lIo метке в листовых полупрозрачных материалах, состоящие из матрицы, пуансона и визира, выверенного относительно сформированного путем отражения от зеркала и преобразованного объективом изображения геометрической оси пуансона, Однако известные устройства не обеспечивают необходимую точность совмещения прибиваемого отверстия с меткой фотошаблона.

Укаэанный недостаток в предлагаемом устройстве для пробивки базовых отверстий в пленочных фотошабпонах печатных плат, содержащем расположенные на основании матрицу, пустотелый пуансон и визир, выверенный относительно: продольной оси пуансона, устраняется благодаря тому, что визир расположен на рабочем торце пуансона. Кроме того, пуансон снабжен неподвижно установленной внутри него вставкой из светопроводящего материала, на которой нанесен визир.

На фиг. 1 схематически изображено предлагаемое устройство, разрез; на фиг. 2 - вид по стрелке А на фиг. l.

Устройство для пробивки базовых отверстий в пленочных фотошаблонах плат содержит основаwe 1, матрицу 2, связанную с основанием и и |еющую воэможность перемешаться в вертикальном напрявлении (ход 0,1 - 0,25 мм), и размещенный в отверстии основания 1 пустотелый пуансон 3 со

10 вставкой 4 из светопроводящего материала, неподвижно закрепленной внутри него. Верхняя плоскость вставки 4 совпадает с плоскостьюрабочего торца пуансона 3 (это достигается полировкой) и имеет визир 5 (фиг.2) в виде рисок, 15 нанесенных на вставке 4 с высокой степенью точности (отклонение центра визира от геометрической оси пуансона не более 0,005 мм, ширина рисок менее 0,2 мм) . Лампочка 6 служит для подсветки визира и метки 7 (фиг.2) фотошаблона 8

20 через внутреннюю полость и вставку пуансона.

Микроскоп 9 предназначено для наблюдения за совмещением метки 7 фотошаблона 8 с визиром 5 при увеличении (порядка 30х).

В исходном состоянии под действием пружин

25 (на чертеже условно не показаны) матрица 2 нахо559473

Составитель Н. Блиикова

Гехред Е. давидович

Редактор Г. Котельския

КоРРектоР Д. Ие боле тираж 1003 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР ло делам изобретений и открытий

11303S, Москва, Ж-33, Раушская иаб„д. 4/3

Заказ 1323(113

Филиал ППП "Патеит", г. Ужгород, ул. Проектная, 4 днтся в верхнем положении, а плоскость рабочего торца и ансона 3 расположена на одном уровне с верхней плоскостью основания 1 (это достигается прн помощи регулировочного винта, условно не показанного на чертеже). 5

Фотошаблон 8 с меткой 7 помещают на поверхность основания 1 и устанавливают таким образом, чтобы метка 7 совпала с визиром 5. 3а совмещением наблюдают через микроскоп 9. После совмещения матрица 2 опускается под действием систе- 1О мы рычагов, гидропривода или иного механизма и прижимает фотошаблон 8 к основанию 1. После этого пуансон 3 движется вверх под действием системы рычагов или электромагнита и формирует отве рстие в фотошаблоне. 15

После выключения привода матрица 2 и пуансон 3 под действием пружин (на чертеже условно не показаны) возвращаются в исходное положение.

Фотошаблон снимают н процесс повторяют для прибивкн последующих отверстий. 29

Максимальная суммарная погрешность совмещения пообиваемого отверстия с меткой фотошаблона Ь определяется по формуле

Ьт Авиз + совм + 1п где Йвиэ — погрешность, обусловленная отклонением центра визира от геометрической осн пуансона, Ьсовм - погрешность от неточного совмещения изображения метки с визиром, обусловленная наличием предела разрешающей способности человеческого глаза;

Ьп - погрешность, обусловленная наличием зазоров в местах крепления пуансона и сопряжения пуансона и матрицы.

Формула изобретения!. Устройство для пробивки базовых отверстий в пленочных фотошаблонах печатных плат, содержащее расположенные на основании матрицу, пустотелый пуансон и визир, выверенный относительно продольной оси пуансона, отл и чаю щее ся тем, что, с целью повышения точности совмещения пробиваемого отверстия с меткой фото, шаблона, визир расположен на рабочем торце пуансона, 2. Устройство поп. 1, отли чаю щ ее с я тем, что пуансон снабжен неподвижно закрепленнон внутри него вставкой из светопроводящего материала, на которой нанесен визир,
