Реферат



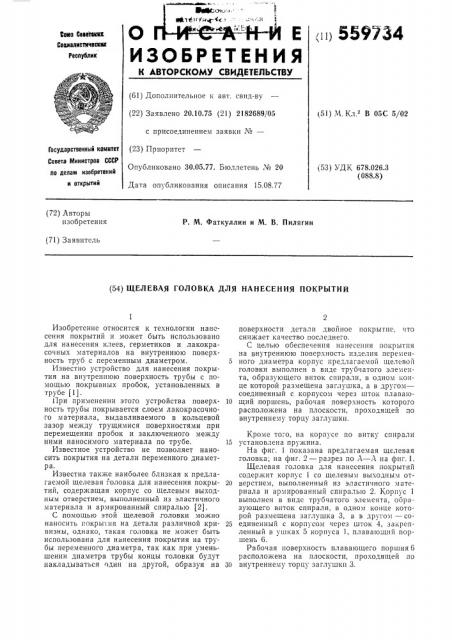

Н- И Е

ИЗОБРЕТЕН ИЯ,») 559734

Союз Советский

Сонная истмче сник

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20,10.75 (21) 2182689/05 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 30.05.77. Бюллетень ¹ 20

Дата опубликования описания 15.08.77 (51) М Кч з В 05С 5/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 678.026.3 (088.8) (72) Авторы изобретения

P. М. Фаткуллин и М. В. Пилягин (71) Заявитель (54) ЩЕЛЕВАЯ ГОЛОВКА ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ

Изобретение относится к технологии нанесения покрытий и может быть использовано для нанесения клеев, герметиков и лакокрасочных м атериалов на внутреннюю поверхность труб с переменным диаметром.

Известно устройство для нанесения покрытия на внутреннюю поверхность трубы с помощью покрывных пробок, установленных в трубе (1).

11ри применении этого устройства поверхность трубы покрывается слоем лакокрасочного материала, выдавливаемого в кольцевой зазор между трущимися поверхностями при перемещении пробок и заключенного между ними наносимого материала по трубе.

Известное устройство не позволяет наносить покрытия на детали переменного диаметра.

Известна также наиболее близкая к предлагаемой щелевая головка для нанесения покрытий, содержащая корпус со щелевым выходным отверстием, выполненный из эластичного материала и армированный спиралью (2).

С помощью этой щелевой головки можно наносить покрытия на детали различной кривизны, однако, такая головка не может быть использована для нанесения покрытия на трубы переменного диаметра, так как при уменьшении диаметра трубы концы головки будут накладываться один на другой, образуя на поверхности детали двойное покрытис, что снижает качество последнего.

С целью обеспечения нанесения покрытия на внутреннюю поверхность изделия перемен5 ного диаметра корпус предлагаемой щелевой головки выполнен в виде трубчатого элемента, образующего виток спирали, в одном конце которой размещена заглушка, а в другом— соединенный с корпусом через шток плаваю10 щий поршень, рабочая поверхность которого расположена на плоскости, проходящей по внутреннему торцу заглушки.

Кроме того, на корпусе по витку спирали

15 установлена пружина.

На фиг. 1 показана предлагаемая щелевая головка; на фиг. 2 — разрез по А — А на фиг. 1.

Щелевая головка для нанесения покрытий содержит корпус 1 со щелевым выходным от20 верстием, выполненный из эластичного материала и армированный спиралью 2. Корпус 1 выполнен в виде трубчатого элемента, ооразующего виток спирали, в одном конце которой размещена заглушка 3, а в другом — со25 единенный с корпусом через шток 4, закрепленный в ушках 5 корпуса 1, плавающий поршень 6.

Рабочая поверхность плавающего поршня 6 расположена на плоскости, проходящей по

30 внутреннему торцу заглушки 3.

559734

1 !

Составитель А. Чал-Борю

Текред О. Тюрина

Корректор Н. Аук

Подписное

Редактор T. Никольская т,rr»>;„. 044

Изд. _#_- 487

Заказ 1452/17

Типография, ир. Сапунова, 2

На корпусе по витку спирали установлена пружина 7, которая вставлена в паз корпуса 1 (с тыльной стороны), один конец которой закреплен (болтом, клином, путем загибки конца и др.), à дру гой свободно перемещается по пазу при изменении диаметра детали. Пружина 7 в свободном состоянии представляет собой ленту, смонтированную в корпусе, имеющем форму спирали, которая стремится принять первоначальное положение и прижимает корпус 1 щелевой головки к обрабатываемой поверхности изделия, а концы спирального корпуса 1 — один к другому, что препятствует прогибу корпуса 1 головки.

Для перемещения головки вдоль детали 8 используют подвеску 9. Нанесение покрытия осуществляется дозатором 10.

Щелевая головка работает следующим образом.

Щелевая головка, свернутая по спирали и установленная в обрабатываемой полости, за подвеску 9 перемещается вдоль детали 8. Дозатор 10 подает наносимый материал через щелевую полость, создавая сплошную струю по длине щели. По мере изменения диаметра обрабатываемой детали соответственно изменятся диаметр щелевой головки, поджатой к обрабатываемой поверхности пружиной 7.

Рабочая полость щелевой головки ограничивается поршнем 6. Поршень 6 расположен на уровне внутреннего торца заглушки 3, что предотвращает образование двойного слоя и несплошность покрытия.

: Предлагаемая щелевая головка может быть использвЬана,ири нанесении покрытий на г внут >еннйе поверхности корпт сных деталсй переменного сечения.

Формула изобретения

10 1. Щелевая головка для нанесения покрытий, содержащая корпус со щелевым выходным отверстием, выполненный из эластичного материала и армированный спиралью, о тл ич а ю щ а я с я тем, что, с целью обеспечения

15 нанесения покрытия на внутреннюю поверхность изделия переменного диаметра, корпус выполнен в виде трубчатого элемента, образующего виток спирали, в одном конце которой размещена заглушка, а в другом — соеди20 ненный с корпусом через шток плавающий поршень, рабочая поверхность которого расположена на плоскости, проходящей по внутреннему торцу заглушки.

2. Щелевая головка по и. 1, о т л и ч а ю25 ща я с я тем, что на корпусе по витку спирали установлена пружина.

Источники информации, принятые во внимание при экспертизе изобретения:

1. Гоц В. Г. Техника окраски внутренних

30 поверхностей, М., изд-во «Машиностроение», 1971, с. 33.

2. Авт. св. № 511113, кл. В 05С 5/02, 1974 (прототип) .
