Реферат

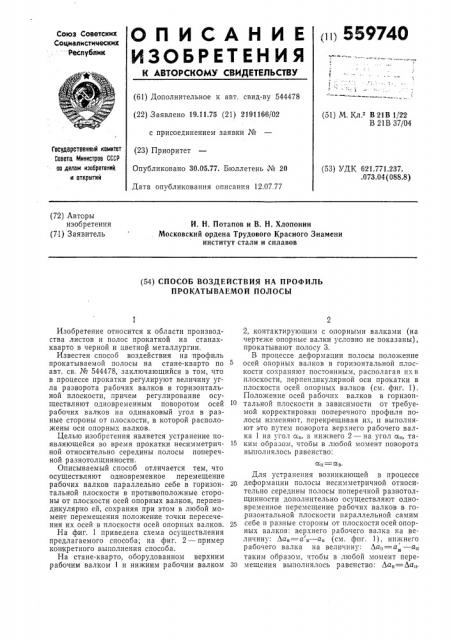

ii) 559740

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

t

4 (61) Дополнительное к авт. свид-ву 544478 (22) Заявлено 19.11.75 (21) 2191166/02 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.77. Бюллетень № 20

Дата опубликования описания 12.07.77 (51) М. Кл.2 В21В 1/22

В 21В 37/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.771.237. .073.04 (088.8) (72) Авторы изобретения (71) Заявитель

И. Н. Потапов и В. Н. Хлопонин

Московский ордена Трудового Красного Знамени институт стали и сплавов (54) СПОСОБ ВОЗДЕЙСТВИЯ НА ПРОФИЛЬ

ПPOКАТЫВАЕМОЙ ПОЛОСЫ

Изобретение относится к области производства листов и полос прокаткой на станахкварто в черной и цветной металлургии.

Известен способ воздействия на профиль прокатываемой полосы на стане-кварто по авт. св. № 544478, заключающийся в том, что в процессе прокатки регулируют величину угла разворота рабочих валков в горизонтальной плоскости, причем регулирование осуществляют одновременным поворотом осей рабочих валков на одинаковый угол в разные стороны от плоскости, в которой расположены оси опорных валков.

Целью изобретения является устранение появляющейся во время прокатки несимметричной относительно середины полосы поперечной разнотолщинности.

Описываемый способ отличается тем, что осуществляют одновременное перемещение рабочих валков параллельно себе в горизонтальной плоскости в противоположные стороны от плоскости осей опорных валков, перпендикулярно ей, сохраняя при этом в любой момент перемещения положение точки пересечения их осей в плоскости осей опорных валков.

На фиг. 1 приведена схема осуществления предлагаемого способа; на фиг. 2 — пример конкретного выполнения способа.

На стане-кварто, оборудованном верхним рабочим валком 1 и нижним рабочим валком

2, контактирующим с опорными валками (на чертеже опорные валки условно не показаны), прокатывают полосу 3.

В процессе деформации полосы положение осей опорных валков в горизонтальной плоскости сохраняют постоянным, располагая их в плоскости, перпендикулярной оси прокатки в плоскости осей опорных валков (см. фиг. 1).

Положение осей рабочих валков в горизон10 тальной плоскости в зависимости от требуемой корректировки поперечного профиля полосы изменяют, перекрещивая их, и выполня. ют это путем поворота верхнего рабочего валка 1 на угол а„а нижнего 2 — на угол а„та15 ким образом, чтобы в любой момент поворота выполнялось равенство:

Для устранения возникающей в процессе деформации полосы несимметричной относительно середины полосы поперечной разнотолщинности дополнительно осуществляют одновременное перемещение рабочих валков в горизонтальной плоскости параллельной самим себе в разные стороны от плоскости осей опорных валков: верхнего рабочего валка на величину: Ла,=a,— а, (см. фиг. 1), нижнего рабочего валка на величину: Ла„=а„ вЂ” а таким образом, чтобы в любой момент пере30 мещения выполнялось равенство: Ла.=Ла;,.

859740

3

В результате такого перемещения ось верхнето валка перемещают из положения В в положение В, нижнего рабочего валка из положения Н в положение Н . Точка пересечения осей рабочих валков при этом переместится из положения М в середине полосы в положение М на величину Л1, оставшись в плоскости осей опорных валков. Параметры перемещения рабочих валков Ла,=Ла„выбирают в зависимости от требуемой величины исправления несимметричной относительно середины полосы поперечной разнотолщинности. Направление перемещения верхнего и нижнего рабочих валков выбирают так, что точка пересечения осей рабочих валков М перемещается в сторону кромки полосы с большей толщиной.

Пример. Рассмотрим прокатку полосы шириной 1200 мм в клети-кварто Дрдб=

=500 мм, Д, =1300 мм. Например, в процессе прокатки возникает симметричная относительно середины полосы поперечная разнотолщинность, равная 6h=0,115 мм. Для устранения возникшей разнотолщинности разворачивают рабочие валки на угол у=2 =22 так, что в любой момент поворота угол а,=.ан и точка пересечения М осей рабочих валков расположена посередине полосы и, таким ооразом, устраняют возникшую симметричную поперечную разнотолщинность.

В процессе прокатки полосы, например, появляется несимметричная разнотолщинность так, что с одной стороны полоса тоньше на

6h=0,16 мм, а с другой — тоньше íà 6h=

=0,075 мм от номинала (серповидность полосы).

Серповидность устраняют следующим образом: сохранив угол скрещивания рабочих валков 2(=y=22, верхний и нижний рабочие валки перемещают в горизонтальной плоско. сти параллельно самим себе на величину

Ла,=Ла,=0,32 мм в разные стороны от плоскости осей опорных валков так, чтобы в любой момент этого перемещения точка пересечения М осей рабочих валков осталась в плоскости осей опорных валков, сместившись на величину А/=100 мм в сторону края полосы, где 6h=0,075 мм. В результате расстояние от точки пересечения М осей рабочих валков до ближнего края полосы (где 6h=

=0,075 мм) становится равным х=500 мм, до дальнего края полосы (где И=0,16 мм)—

700 мм. Согласно прилагаемому графику на фиг. 2 выполнением указанной операции полностью устраняют возникшую несимметричную относительно середины полосы поперечную разнотолщинность.

Использование предлагаемого способа позволяет оперативно воздействовать на несимметричную относительно середины полосы поперечную разнотолщинность без приложения значительных усилий к прокатным валкам, что особенно важно при прокатке полос шириной более 3000 мм.

Формула изобретения

Способ воздействия на профиль прокатываемой полосы по авт. св. Хо 54447 8, о тл ич аю щи и с я тем, что с целью устранения несимметричной по ширине полосы поперечной разнотолщинности, осуществляют одновременное перемещение рабочих валков параллельно себе в горизонтальной плоскости в противоположные стороны от плоскости осей опорных валков, перпендикулярно ей, сохраняя при этом в любой момент перемещения положение точки пересечения их осей в плоскости осей опорных валков.

88974О

Pun. j

0г

Корректор H. AyK

Редактор 3. Ходакова

Заказ 1395fl Изд. № 479 Тираж 1077 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2

0У0

0Z

0OrS

5 1f /Х 25 Л Ч53= н = тю

f0 22 Х Ы 70 Ю 2,г.у,. ..

Р0г.2

Составитель Ю Зарапии

Техред О ТюРина
