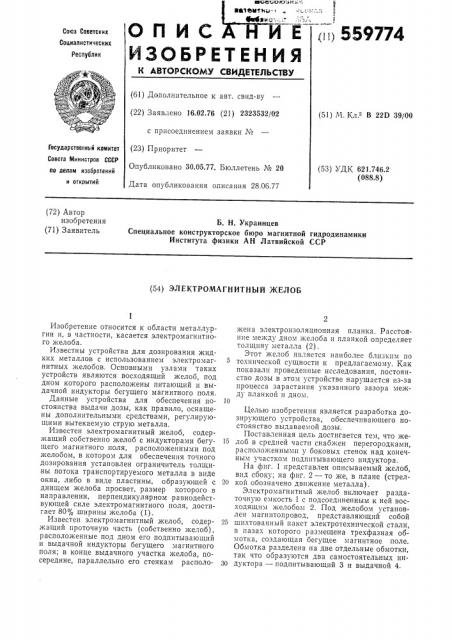

о п и с Ьги ие

ИЗОБРЕТЕНИЯ (! 1) 559774

Сак)з Советских

Социалистических

Республик

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.02.76 (21) 2323532/02 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.05.77. Бюллетень № 20

Дата опубликования описания 28.06.77 (51) М. Кл.2 В 22D 39/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.746.2 (088.8) (72) Автор изобретения (71) Заявитель

Б. Н. Украинцев

Специальное конструкторское бюро магнитной гидродинамики

Института физики АН Латвийской ССР (54) ЭЛЕКТРОМАГНИТНЫЙ ЖЕЛОБ

Изобретение относится к области металлургии и, в частности, касается электромагнитного желоба.

Известны устройства для дозирования жидких металлов с использованием электромагнитных желобов. Основными узлами таких устройств являются восходящий желоб, под дном которого расположены питающий и выдачной индукторы бегущего магнитного поля.

Данные устройства для обеспечения постоянства выдачи дозы, как правило, оснащены дополнительными средствами, регулирующими вытекаемую струю металла.

Известен электромагнитный желоб, содержащий собственно желоб с индукторами бегущего магнитного поля, расположенными под желобом, в котором для обеспечения точного дозирования установлен ограничитель толщины потока транспортируемого металла в виде окна, либо в виде пластины, образующей с днищем желоба просвет, размер которого в направлении, перпендикулярном равнодействующей силе электромагнитного поля, достигает 80% ширины желоба (1).

Известен электромагнитный желоб, содержащий проточную часть (собственно желоб), расположенные под дном его подпитывающий и выдачной индукторы бегущего магнитного поля; в конце выдачного участка желоба, посередине, параллельно его стенкам располо кена электроизоляционная планка. Расстояние между дном желоба и планкой определяет толщину металла (2).

Этот желоб является наиболее близким по технической сущности к предлагаемому. Как показали проведенные исследования, постоянство дозы в этом устройстве нарушается из-за процесса зарастания указанного зазора между планкой и дном.

Целью изобретения является разработка дозирующего устройства, обеспечивающего постоянство выдаваемой дозы.

Поставленная цель достигается тем, что же15 лоб в средней части снабжен перегородками, расположенными у боковых стенок над конечным участком подпитывающего индуктора.

На фиг. 1 представлен описываемый желоб, вид сбоку; на фиг. 2 — то же, в плане (стрел20 кой обозначено движение металла).

Электромагнитный желоб включает раздаточную емкость 1 с подсоединенным к ней восходящим желобом 2. Под желобом установлен магнитопровод, представляющий собой

25 шихтованный пакет электротехнической стали, в пазах которого размещена трехфазная о6мотка, создающая бегущее магнитное поле.

Обмотка разделена на две отдельные обмотки, так что образуются два самостоятельных ин30 дуктора — подпитывающий 3 и выдачной 4.

559774

Формула изобретения

Уровень пегпалла

Риг. 2

Составитель Е. Ноткин

Корректор Н. Аук

Текред А. Камышникова

Редактор Е. Шепелева

Заказ 1384/!О- Изд. ¹ 488 Тираж 995 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская паб., д. 4/5

Типографии, пр. Сапунова, 2

У боковых стенок желоба пад конечным участком подпитывающего индуктора 3 размещены перегородки 5, образующие в процессе работы желоба «жидкометаллические шины».

Целесообразно перегородки 5 выполнять с наклоном навстречу потоку движущегося металла.

Для получения заданных доз металла на обмотки индукторов 3 и 4 подают питание.

Металл захватывается бегущим полем и подается вверх по желобу 2 до конца индуктора 3. Как показали эксперименты, металл образует подъем в начале размещения перегородок 5 и равномерный слой образуется до конца месторасположения крайних перегородок. Толщина слоя поддерживается постоянной, независимой от изменения уровня металла в емкости.

Таким образом, в начале выдачного участка образуется постоянный уровень, следовательно, 1! выдаваемая доза металла всегда оудет постоянной.

Электромагнитный желоб, включающий собствснно желоб, последовательно расположенные под его дном подпитывающий и выдачной индукторы бегущего магнитного поля, отл и10 ч а ю щи и с я тем, что, с целью обеспечения постоянства выдачи дозы, он снабжен перегородками, установленными у боковых стенок с1 .с,!Оба 1!ад коне 1ны. 11 участком подпитыва10-! цего индуктора.

15 Источники информации, принятые во внимание при экспертизе заявки:

1. Патент США ¹ 3765798, кл. 417 — 50, 1973.

2. Патент ФРГ № 1728237, кл. 31b 37/00, 20 1972.
