Кассета для установки выводов радиодеталей при лужении и пайке
Патент 559785
Авторы
Кассета для установки выводов радиодеталей при лужении и пайке
Иллюстрации
Реферат
fi

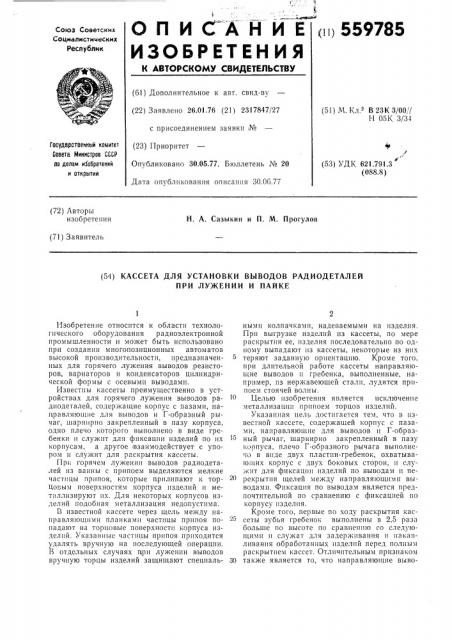

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
«1ц 559785
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.01.76 (21) 2317847/27 с присоединением заявки № (23) Приоритет
Опубликовано 30,05.77. Бюллетень № 20
Дата опубликования описания 30.06.77 (51) М. Кл,е В 23К 3/00, /
Н 05К 3/34
Ф
S . Я (53) УДК 621.791.3 (088.8) Гасударственный комитет
Совета Министров СССР по делам иаобретений и открытии (72) Авторы изобретения
H. А. Сазыкин и П. М. Прогулов (71) Заявитель (54) КАССЕТА ДЛЯ УСТАНОВКИ ВЫВОДОВ РАДИОДЕТАЛЕЙ
ПРИ ЛУЖЕНИИ И ПАЙКЕ
Изобретение относится к области технологического оборудования радиоэлектронной промышленности и может быть использовано при создании многопозиционных автоматов высокой производительности, предназначенных для горячего лужения выводов,резисторов, вариаторов и конденсаторов цилиндрической формы с осевыми выводами.
Известны кассеты преимущественно в устройствах для горячего лужения выводов радиодеталей, содержащие корпус с пазами, направляющие для выводов и Г-образный рычаг, шарнирно закрепленный в пазу корпуса, одно плечо которого выполнено в виде гребенки и служит для фиксации изделий по Нх корпусам, а другое взаимодействует с упором и служит для раскрытия кассеты.
При горячем лужении выводов радиодеталей пз ванны с припоем выделяются мелкие частицы припоя, которые прилипают к торНовым поверхностям корпуса изделий и металлизируют их. Для некоторых корпусов изделий подобная металлизация недопустима.
В известной кассете через щель между направляющими планками частицы припоя попадают на торцовые поверхности корпуса изделий. Указанные частицы припоя приходится удалять вручную на последующей операции.
В отдельных случаях црп лужении выводов вручную торцы изделий защищают специальными колпачками, надеваемыми на изделия.
Прп выгрузке изделий из кассеты, по мере раскрытия ее, изделия последовательно по одному выпадают пз кассеты, некоторые из них теряют заданную ориентацию. Кроме того, ири длительной работе кассеты направляющие выводов и гребенка, выполненные, например, из нержавеющей стали, лудятся припоем стоячей волны.
Целью изобретения является исключение металлизации припоем торцов изделий.
Указанная цель достигается тем, что в известной кассете, содержащей корпус с пазами, направляющие для выводов и Г-образный рычаг, шарнирно закрепленный в пазу корпуса, плечо Г-образного рычага выполнечо в виде двух пластин-гребенок, охватывающих корпус с двух боковых сторон, и служит для фиксации изделий 110 выводам и перекрытия щелей между направляющими выводами. Фиксация по выводам является предпочтительной по сравнению с фиксацией ио корпусу изделия.
Кроме того, первые по ходу раскрытия кассеты зубья гребенок выполнены в 2,5 раза больше по высоте по сравнешпо со следующими и служат для задержпвания и накапливания обработанных изделий перед полным раскрытием кассет. Отличительным признаком
30 также является то, что направляюиц1е выво559785 дов и гребенки кассеты выполнены из титанового сплава.
На фиг. 1 изображена кассета, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3— разрез по А — А на фиг. 1.
Кассета имеет корпус 1, направляющие планки 2 — 5, качающийся рычаг б с гребенками 7 и 8, ось 9, пружину 10, стакан 11, стяжку 12 и болты 13 и 14.
Корпус 1 кассеты закреплен болтом 14 на валике (не показан) многопозиционного поворотного стола а втомата лужения.
Глухой паз а (фпг. 2),в корпусе 1, ограниченный с торцов направляющими планками
2 — 5, образуют полость для изделий, поступающих в кассету пз магазинного устройства автомата.
В другом, пазу б (фиг. 3) корпуса 1 находится рычаг б, качающийся на оси 9, с которым скреплены гребенки 7 и 8, дополнительно соединенные между собой стяжкой 12 и образующие, таким образом, второе плечо рычага б. Последний под действием пружины 10 через стакан 11 поворачивается до упора болта 13 в корпусе 1, чем обеспечивается фиксация и определенная степень свободы изделий в кассете.
Кассета работает следующим образом.
При исходном положении кассеты, соответствующем изображенному на чертеже, путевым упором 15 автомата рычаг 6 поворачивается,на оси 9 и кассета раскрывается. После этого отсекатель магазина выдает в кассету установленное количество изделий. При отходе путевого упора 15 вниз рычаг 6 с гребенками 7 и 8 под действием пружины 10 фиксирует по выводам изделия в кассете и перекрывает щели между направляюшими планками
2 — 5.
Повороты кассеты с изделиями в вертикальной плоскости производится от стацио5 нарного копира во время поворота многопозиционного стола автомата.
В момент разгрузки кассеты она располагается приемной частью вниз, т. е. повернута на 180 от исходного положения.
10 При воздействии путевого упора 15 сверху вниз на рычаг 6 кассета раскрывается и изделия, освободившись от фиксации гребенками 7 и 8, скатываются вниз, где задерживаются большими зубьями гребенок 7 и 8 для
15 того, чтобы группой, не теряя ориентации, выпадали пз кассеты.
Предлагаемая кассета позволяет полностью автоматизировать процесс лужения выводов, предотвратить металлизацию торцов изделий
20 частицами припоя, сократить количество неполадок из-за работы узла разгрузки изделий и уменьп|ить время на техническое обслуживание автомата.
25 Формула изобретения
Кассета для установки выводов радиодеталей при лужении и пайке, содержащая корпус с пазами и направляющими для выводов, 30 Г-образный рычаг, шарнирно закрепленный в пазу корпуса, предназначенный для фиксации изделий по их корпусам, отличающаяся тем, что, с целью исключения металлизации припоем торцов изделий, плечо Г-образного
35 рычага выполнено в виде двух пластин-гребенок, охватывающих корпус с двух боковых сторон.
559785
A-A
Фиг.2
