СССР № 55981
Класс 21с, 13„

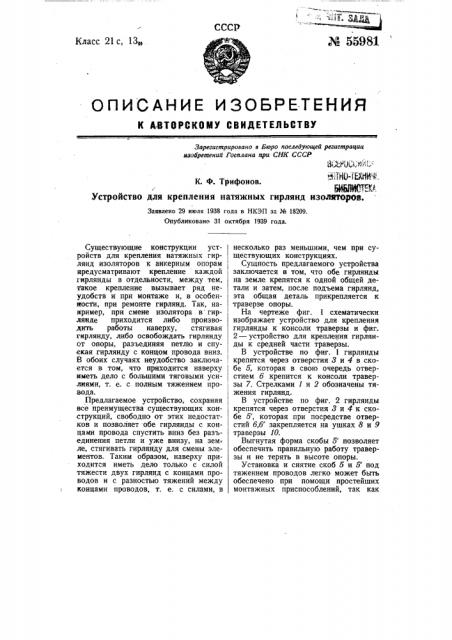

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕ ЕЛЬС ВУ
Зарегистрировано в Бюро последующей регистрации изобретений Госплана при СНК СССР й:.А101.:"1-
К. Ф. Трифонов.
Г
Устройство для крепления натяжных гирлянд изоляторов, Заявлено 29 июля 1938 года в НКЭП за № 18209.
Опубликовано 31 октября 1939 года.
Существующие конструкции устройств для крепления натяжных гирлянд изоляторов к анкерным опорам предусматривают крепление каждой гирлянды в отдельности, между тем, такое крепление вызывает ряд неудобств и при монтаже и, в особенносТи, при ремонте гирлянд. Так, например, при смене изолятора в гирлянде приходится либо производкть работы наверху, стягивая гирлянду, либо освобождать гирлянду от опоры, разъединяя петлю и спуская гирлянду с концом провода вниз.
В обоих случаях неудобство заключается в том, что приходится наверху иметь дело с большими тяговыми усилиями, т. е. с полным тяжением провода.
Предлагаемое устройство, сохраняя все преимущества существующих конструкций, свободно от этих недостатков и позволяет обе гирлянды с концами провода спустить вниз без разьединения петли и уже внизу, на зем: ле, стягивать гирлянду для смены элементов. Таким образом, наверху приходится иметь дело только с силой тяжести двух гирлянд с концами проводов и с разностью тяжений между концами проводов, т. е. с силами, в несколько раз меньшими, чем при существующих конструкциях.
Сущность предлагаемого устройства заключается в том, что обе гирлянды на земле крепятся к одной общей детали и затем, после подъема гирлянд, эта общая деталь прикрепляется к траверзе опоры. !
На чертеже фиг. 1 схематически изображает устройство для крепления гирлянды к консоли траверзы и фиг.
2 в устройство для крепления гирлян ды к средней части траверзы. !
В устройстве по фиг. 1 гирлянды крепятся через отверстия 3 и 4 в ско бе 5, которая в свою очередь отвер стием б крепится к консоли травер: зы 7. Стрелками 1 и 2 обозначены тяжения гирлянд.
В устройстве по фиг. 2 гирлянды крепятся через отверстия 3 и 4 к скобе 5, которая при посредстве отверстий б,б закрепляется на ушках 8 и 9 траверзы 10.
Выгнутая форма скобы 5 позволяет обеспечить правильную работу траверзы и не терять в высоте опоры.
Установка и снятие скоб 5 и 5 под тяжением проводов легко может бьггь обеспечено при помощи простейших монтажных приспособлений, так как
Стиг. f.
Фиг. 2
1 с
Леиоблгорлит I9jIII 1940 г. Тип. «Печати. Двор», 33K. № 7 37 — 550 разность тяжений проводов соседних анкерованных участков обычно не превышает 5 — 1О"/о от номинала.
Предмет изобретения.
Устройство для крепления натяжных гирлянд изоляторов к анкерным опорам, атличающееся тем, ч цо, с целью! улучшения условий монтажа и обеспе чения возможности спуска обеих гир-! лянд вместе, например, при замене
,изолятора и т. д., оно выполнено в ви де скобы 5, снабженной с обоих концов !
I отверстиями 8, 4 для крепления гирлянд изоляторов. !
