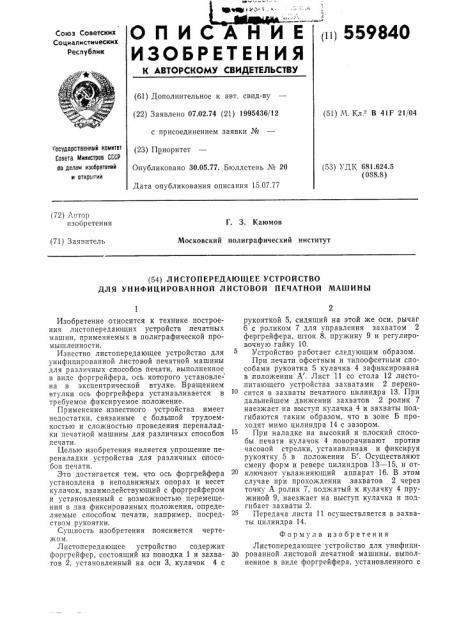

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ пи 559840

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 07.02.74 (21) 1995436/12 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.77. Бюллетень № 20

Дата опубликования описания 15.07.77 (51) М. Кл. В 41F 21/04 государственный комитет

Совета Министров СССР ло делам изобретений и откр 1тии (53) УДК 681.624.5 (088.8) (72) Автор изобретения

Г. 3. Каюмов

Московский полиграфический институт (71) Заявитель (54) ЛИСТОПЕРЕДАЮЩЕЕ УСТРОЙСТВО

ДЛЯ УНИФИЦИРОВАННОЙ ЛИСТОВОЙ ПЕЧАТНОЙ МАШИНЫ

Изобретение относится к технике построения листопередающих устройств печатных машин, применяемых в полиграфической промышленности.

Известно листопередающее устройство для унифицированной листовой печатной машины для различных способов печати, выполненное в виде форгрейфера, ось которого установле- на в эксцентрической втулке. Вращением втулки ось форгрейфера устанавливается в требуемое фиксируемое положение.

Применение известного устройства имеет недостатки, связанные с большой трудоемкостью и сложностью проведения переналадки печатной машины для различных способов печати.

Целью изобретения является упрощение переналадки устройства для различных способов печати.

Это достигается тем, что ось форгрейфера установлена в неподвижных опорах и несет кулачок, взаимодействующий с форгрейфером и установленный с возможностью перемещения в два фиксированных положения, определяемые способом печати, например, посредством рукоятки.

Сущность изобретения поясняется чертежом.

Листопередающее устройство содержит форгрейфер, состоящий из поводка 1 и захватов 2, установленный на оси 3, кулачок 4 с рукояткой 5, сидящий на этой же оси, рычаг

6 с роликом 7 для управления захватом 2 фергрейфера, шток 8, пружину 9 и регулировочную гайку 10.

Устройство работает следующим образом.

При печати офсетным и типоофсетным способами рукоятка 5 кулачка 4 зафиксирована в положении А . Лист 11 со стола 12 листопитающего устройства захватами 2 переносится в захваты печатного цилиндра 13. При дальнейшем движении захватов 2 ролик 7 наезжает на выступ кулачка 4 и захваты подгибаются таким образом, что в зоне Б проходят мимо цилиндра 14 с зазором.

При наладке на высокий и плоский способы печати кулачок 4 поворачивают против часовой стрелки, устанавливая и фиксируя рукоятку 5 в положении Б . Осуществляют смену форм и реверс цилиндров 13 — 15, и отключают увлажняющий аппарат 16. В этом случае при прохождении захватов 2 через точку А ролик 7, поджатый к кулачку 4 пружиной 9, наезжает на выступ кулачка и подгибает захваты 2.

Передача листа 11 осуществляется в захваты цилиндра 14.

Формула изобретения

Листопередающее устройство для унифициЗО рованной листовой печатной машины, выполненное в виде форгрейфера, установленного с

g 7 ф

Ф Ф,»

559840

Составитель В. Юсков

Техред М. Семенов

Редактор М. Дмитриева

Корректор Л. Котова

Заказ 1527/5 Изд. М 528 Тираж 509 Подписное

ЦНИИПИ Гoc) дарственного .комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва; Ж-35, Раушская наб., д. 4/5

1ипография, пр. Сапунова, 2 возможностью выборочного взаимодействия с печатным и офсетным цилиндрами машины, отличающееся тем, что, с целью упрощения переналадки, ось форгрейфера установлена в неподвижных опорах и несет кулачок, взаимодействующий с форгрейфером и установленный с возможностью перемещения в два фиксированных положения, определяемые способом печати, например, посредством ру5 коятки.
