Реферат

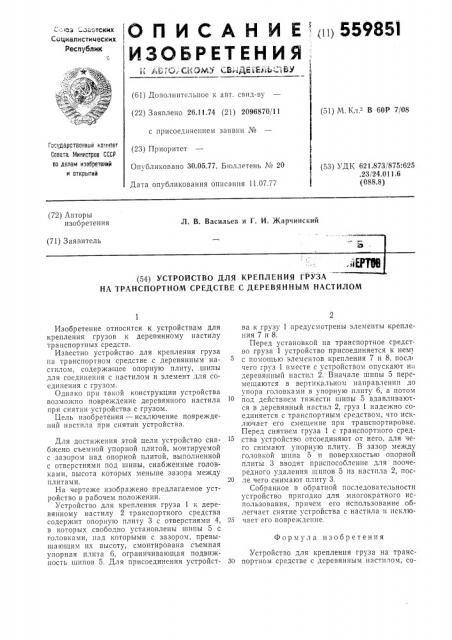

, О П И С А Н И Е (ii) 55985l

ИЗОБРЕТЕНИЯ. - . -!Оз зв тских

Социалмстичэских

Респубпин (61) Дополнительное к авт. свнд-ву (22) Заявлено 26.11,74 (21) 2096870/11 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.77. Бюллетень ¹ 20

Дата опубликования описания 11.07.77 (51) M. Кл.-" В 60Р 7/08

Государственный комитет

Соне"",а Министрон СССР по делам изобретений и открытий (53) УДК 621 873/875:625 .23/24.011.6 (088.8) (72) Авторы изобретения

Л. В. Васильев и Г. И. Жарчинский (71) Заявитель. 4УЯ8 (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ГРУЗА

НА ТРАНСПОРТНОМ СРЕДСТВЕ С ДЕРЕВЯННЪ1М НАСТИЛОМ

Формула изобретения

Изобретение относится к устройствам для крепления грузов к деревянному настилу транспортных средств.

Известно устройство для крепления груза па транспортном средстве с деревянным настилом, содержащее опорную плиту, шипы для соединения с настилом и элемент для соединения с грузом.

Однако при такой конструкции устройства возможно повреждение деревянного настила при снятии устройства с грузом.

Цель изобретения — исключение повреждений настила при снятии устройства.

Для достижения этой цели устройство снабжено съемной упорной плитой, монтируемой с зазором над опорной плитой, выполненной с отверстиями под шипы, снабженные головками, высота которых меньше зазора между плитами.

На чертеже изображено предлагаемое устройство в рабочем положении.

Устройство для крепления груза 1 к деревянному настилу 2 транспортного средства содержит опорную плиту 3 с отверстиями 4, в которых свободно установлены шипы 5 с головками, над которыми с зазором, превышающим их высоту, смонтирована съемная упорная плита б, ограничивающая подвижность шипов 5. Для присоединения устройства к грузу 1 предусмотрены элементы крепления 7и8.

Перед установкой на транспортное средст. во груза 1 устройство присоединяется к нем) с помощью элементов крепления 7 и 8, посл< чего груз 1 вместе с устройством опускают нп деревянньш настил 2. Вначале шипы 5 перемещаются в вертикальном направлении до упора головками в упорную плиту 6, а потом под действием тяжести шипы 5 вдавливаются в деревянный настил 2, груз 1 надежно соединяется с транспортным средством, что исключает его смещение при транспортировке.

Перед снятием груза 1 с транспортного средства устройство отсоединяют от него, для чего снимают упорную плиту. В зазор между головкой шипа 5 н поверхностью опорной плиты 3 вводят приспособление для поочередного удаления шипов 5 из настила 2, пос20 ле чего снимают плиту 3.

Собранное в обратной последовательности устройство пригодно для многократного использования, причем его использование облегчает снятие устройства с настила и псклю25 чает его повреждение.

Устройство для крепления груза на транс30 портном средстве с деревянным насти,оом, со559851

Составитель Н. Еремеева

Техред А. Камышникова

Корректор Н. Аук

Редактор Е. Дайч

Заказ 1454/11 Изд. № 472 Тираж 907 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 держащее опорную плиту, 1пипы для соедипения с настилом и элементы для соединения с грузом, отличающееся тем,что, сцелью исключения повреждений настила при снятии устройства, оно снабжено съемной упорной плитой, монтируемой с зазором над опорной плитой, при этом последняя выполнена с отверстиями под щипы и они снабжены голов ками, высота которых меныпе зазора между

5 пл ита ми.
