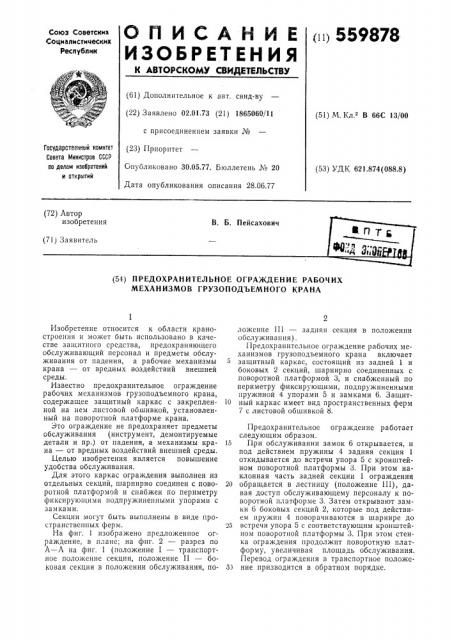

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<1 11 559878

Союз Соеетених

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.01.73 (21) 1865060/11 (51) М. Кл. В 66С 13/00 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.77. Бюллетень ¹ 20

Дата опубликования описания 28.06.77

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.874(088.8) (72) Автор изобретения

В. Б. Пейсахович (71) Заявитель (54) ПРЕДОХРАНИТЕЛЪНОЕ ОГРАЖДЕНИЕ РАБОЧИХ

МЕХАНИЗМОВ ГРУЗО ПОДЪЕМНОГО КРАНА

Изобретение относится к области краностроения и может быть использовано в качестве защитного средства, предохраняющего обслуживающий персонал и предметы обслуживания от падения, а рабочие механизмы крана — от вредных воздействий внешней среды.

Известно предохранительное ограждение рабочих механизмов грузоподъемного крана, содержащее защитный каркас с закрепленной на нем листовой обшивкой, установленный на поворотной платформе крана.

Это ограждение не предохраняет предметы обслуживания (инструмент, демонтируемые детали и пр.) от падения, а механизмы крана — от вредных воздействий внешней среды.

Целью изобретения является повышение удобства обслуживания, Для этого каркас ограждения выполнен из отдельных секций, шарнирно соединен с поворотной платформой и снабжен по периметру фиксирующими подпружиненными упорами с замками.

Секции могут быть выполнены в виде пространственных ферм.

На фиг. 1 изображено предложенное ограждение, в плане; на фиг. 2 — разрез по

А — А на фиг. 1 (положение 1 — транспортное положение секции, положение 11 — боковая секция в положении обслуживания, положенпе Ill — задняя секция в положении обслуживания) .

11редохранитсльное ограждение рабочих механизмов грузоподъемного крана включает защитный каркас, состоящий из задней 1 и боковых 2 секций, шарнирно соединенных с поворотной платформой 3, и снабженный по периметру фиксирующими, подпружиненными пружиной 4 упорами 5 и замками 6. Защит10 ный каркас имеет вид пространственных ферм

7 с листовой обшивкой 8.

Предохранительное ограждение работает следующим образом.

15 При обслуживании замок 6 открывается, и под действием пружины 4 задняя секция 1 откидывается до встречи упора 5 с кронштейном поворотной платформы 3. При этом наклонная часть задней секции 1 ограждения

20 обращается в лестницу (положение III), давая доступ обслуживающему персоналу к поворотной платформе 3. Затем открывают замки 6 боковых секций 2, которые под действием пружин 4 поворачиваются в шарнире до

25 встречи упора 5 с соответствующим кронштейном поворотной платформы 3. При этом стенка ограждения продолжит поворотную платформу, увеличивая площадь обслуживания.

Перевод ограждения в транспортное положе33 ние призводится в обратном порядке.

559878

Формула изобретения

1. Предохранительное ограждение рабочих механизмов грузоподъемного крана, содержащее защитный каркас с закрепленной на нем листовой обшивкой, установленный на поворотной платформе крана, отличающееся тем, что, с целью повышения удобства обслуживания, каркас выполнен из отдельных секций, шарнирно соединенных с поворотной платформой, и снабжен по периметру фиксирующими подпружиненными упорами и зам5 ками.

2. Ограждение по п. 1, отличающееся тем, что секции выполнены в виде пространственных ферм

559878

Фиг. 2
