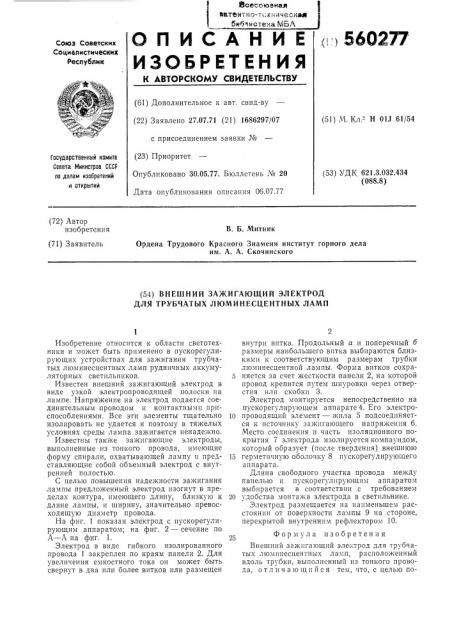

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1: ) 560277

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.07.71 (21) 1686297/07 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.77. Бюллетень ¹ 20

Дата опубликования описания Об.07.77 jg (51) М. Кл,"- Н 01J 61/54

Гасударственный камитв

Саввта Министров СССР ла делам изабретений и аткрытий (53) УДК 621.3.032.434 (088.8) (72) Автор изобретения

В. Б. Митник (71) Заявитель

Ордена Трудового Красного Знамени институт горного дела им, А. А. Скочинского (54) ВНЕШНИЙ ЗАЖИГАЮЩИЙ ЭЛЕКТРОД

ДЛЯ ТРУБЧАТЫХ ЛЮМИНЕСЦЕНТНЫХ ЛАМП

Изобретение относится к области светотехники и может быть применено в пускорегулирующих устройствах для зажигания трубчатых люминесцентных ламп рудничных аккумуляторных светильников.

Известен внешний зажигающий электрод в виде узкой электропроводящей полоски на лампе. Напряжение на электрод подается соединительным проводом и контактными приспособлениями. Все эти элементы тщательно изолировать не удается и поэтому в тяжелых условиях среды лампа зажигается ненадежно.

Известны также зажигающие электроды, выполненные пз тонкого провода, имеющие форму спирали, охватывающей лампу и представляющие собой объемный электрод с внутренней полостью.

С целью повышения надежности зажигания лампы предложенный электрод изогнут в пределах контура, имеющего длину, близкую к длине лампы, и ширину, значительно превосходящую диаметр провода.

На фиг. 1 показан электрод с пускорегулирующим аппаратом; на фиг. 2 — сечение по

А — A на фиг. 1.

Электрод в виде гибкого изолированного провода 1 закреплен по краям панели 2. Для увеличения емкостного тока он может быть свернут в два или более витков или размещен внутри витка. Продольный а и поперечный б размеры наибольшего витка выбираются близкими к соответствующим размерам трубки люминесцентной лампы. Форма витков сохра5 няется за счет жесткости панели 2, на которой провод крепится путем шнуровки через отверстия или скобки 3.

Электрод монтируется непосредственно на пускорегулпрующем аппарате 4. его электро10 проводящий элемент — жила 5 подсоединяется к источнику зажигающего напряжения б.

Место соединения и часть изоляционного покрытия 7 электрода изолируется компаундом, который образует (послс твердения) внешнюю

15 герметичную оболочку 8 пускорегулирующего аппарата.

Длина свободного участка провода между панелью и пускорегулирующпм аппаратом выбирается в соответствии с требованием

20 удобства монтажа электрода в светильнике.

Электрод размещается на наименьшем расстоянии от поверхности лампы 9 на стороне, перекрытой внутренним рефлектором 10.

Формула изобретения

Внешний зажигающий электрод для трубчатых люмпнесцентных ламп, расположенный вдоль трубки, выполненный из тонкого провода, отличающийся тем, что, с целью по560277

Составитель В. Горчакова

Техред Л. Брахнина

Корректор H. Аук

Редактор В. Левитов ?:ëKàç 1390/9 Изд. № 490 Тираж 992 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раугпскаи паб., д. 4/5

Типографии, пр. Сапунова, 2 вышения надежности зажигания ламп, он изогнут в пределах контура с длиной, близкой к длине лампы и шириной, значительно превосходящей диаметр провода.
