Реферат

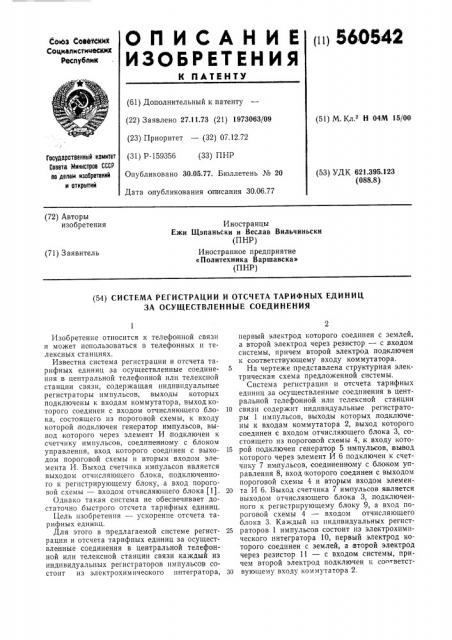

О П И С А Н И Е щ 560642

ИЗОБРЕТЕНИЯ

СоаЗ СоеетейИ11

СОЦИаЛИСтИМЕСКИ1Е

Респубпик

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 27.11.73 (21) 1973063/09 (23) Приоритет — (32) 07.12.72 (31) P-159356 (33) ПНР

Опубликовано 30.05.77. Бюллетень № 20

Дата опубликования отеисания 30.06.77 (51) M. Кл Н 04М 15/00

Государственный комитет

Соввта Министров СССР ао делам изобретений и открытий (53) УДК 621.395.123 (088.8) (72) Авторы изобретения

Иностранцы

Ежи Щэпаньски и Веслав Вильчиньски (ПНР) Иностранное предприятие

«Политехника Варшавска» (ПНР) (71) Заявитель (54) СИСТЕМА РЕГИСТРАЦИИ И ОТСЧЕТА ТАРИФНЫХ ЕДИНИЦ

3А ОСУЩЕСТВЛЕННЫЕ СОЕДИНЕНИЯ

Изобретение относится к телефонной связи и может использоваться в телефонных и телексных станциях.

Известна система регистрации и отсчета тарифных единиц за осуществленные соединения в центральной телефонной илп телексной станции связи, содержащая индивидуальные регистраторы импульсов, выходы которых подключены к входам коммутатора, выход которого соединен с входом отчисляющего блока, состоящего из пороговой схемы, к входу которой подключен генератор импульсов, вывод которого через элемент И подключен к счетчику импульсов, соединенному с блоком управления, вход которого соединен с выходом пороговой схемы и вторым входом элемента И. Выход счетчика импульсов является выходом отчисляющего блока, подключенного к регистрирующему блоку, а вход пороговой схемы — входом отчисляющего блока (1).

Однако такая система не обеспечивает достаточно быстрого отсчета тарифных единиц.

Цель изобретения — ускорение отсчета тар и фи ых еди н иц.

Для этого в предлагаемой системе регистрации и отсчета тарифных единиц за осуществленные соединения в центральной телефонной или телексной станции связи каждый из индивидуальных регистраторов импульсов состоит из электрохимпчеокого интегратора, первый электрод которого соединен с землей, а второй электрод через, резистор — с входом системы, причем второй электрод подключен к соответствующему входу коммутатора.

5 На чертеже представлена структурная электрическаяя схем а предложенной систем ы.

Система регистрации и отсчета тарифных единиц за осуществленные соединения в центральной телефонной илп телексной станции

10 связи содержит индивидуальные регистраторы 1 импульсов, выходы которых,подключены к входам коммутатора 2, выход которого соединен с входом отчисляющего блока 3, состоящего пз пороговой схемы 4, к входу кото15 рой подключен генератор 5 импульсов, вывод которого через элемент И 6 подключен к счетчику 7 импульсов, соединенному с блоком управления 8, вход которого соединен с выходом пороговой схемы 4 и вторым входом элемен20 та И 6. Выход счетчика 7 импульсов является выходом отчисляющего блока 3, подключенного к регистрирующему блоку 9, а вход пороговой схемы 4 — входом отчисляюгцего блока 3. Каждый из индивидуальных регпст25 раторов 1 импульсов состоит из электрохимпческого интегратора 10, первый электрод которого соединен с землей, а второй электрод через резистор 11 — с входом системы, причем второй электрод подключен и со ветст30 вующему входу коммутатора 2.

5б0542

Предложенная система работает - следующим образом, 3ачисляющие импульсы, производимые во время продолжения телефонного соединения, подаются на индивидуальные регистраторы 1 и через резистор 11 па элеетрохимический интегратор 10, в котором происходит перемещение активного материала от одного электрода к другому. После этого к произвольному электрохимнческому интегратору 10 через коммутатор 2 присоединяется отчнсляющпй блок 3 и на соответствующий электрод электрохимнческого интегратора 10 подается отчисляющее,напряжение с поляризацией, противоположной поляризации зачисляющих нм пульсов, которые вызывают, перемещение активного материала. В этот момент пороговая схема

4 открывает элемент И б, через который проходят эталонные импульсы с постоянной частотой от генератора 5.

Считывание эталонных импульсов с помощью отчисляющего блока 3 кончается в момент полного перемещения активного материала на соответствующий электрод электрохимического интегратора 10 и закрытия элемента И 6.

Зарегистрированное при помощи отчисляющего блока 3 число эталонных импульсов пропорционально числу зачпсляющих импульсов и вместе с номером электрохимпческого интегратора 10, полученным с помощью коммутатора 2, поступает на блок управления 8.

Результат отсчета, зарегистрированный счетчиком 7, подается на регистрирующий блок 9.

Предложенная система проста в изготовлении, не требует проведения принципиальных изменений в оборудо ванпи и в монтаже цента

Формула изобретения ральной станции и делает возможным применение одного только отчнсляющего блока для обслуживания большого числа абонентских соединений.

Система регистрации н отсчета тарифных единиц за осуществленные соединения в цен10 тральной телефонной или телексной станции связи, содержащая индивидуальные регистраторы импульсов, выходы которых подключены к входам коммутатора, выход которого соединен с входом отчисляющего блока, состоящего

15 из пороговой схемы, к входу которой подключен генератор импульсов, вывод которого через элемент И подключен к счетчику импульсов, соединенному с блоком управления, вход которого соединен с выходом пороговой

20 схемы и вторым входом элемента И, при этом выход счетчика импульсов является выходом отчисляющего блока, подключенного к регистрирующему блоку, а вход пороговой схе мы — входом отчисляющего блока, о т I и ч а25 ю щ а я с я тем, что, с целью ускорения отсчета тарифных единиц, каждый из индивидуальных регистраторов импульсов состоит из электрохимпческого интегратора, первый электрод которого соединен с землей, а второй

30 электрод через резистор — с входом системы, причем второй электрод подключен к соответствующему входу коммутатора.

Источники информации, принятые в внимание при экспертизе.

35 1. Зайончковский E. А. Автоматическая международная телефонная связь, М., «Связь», 19б9, с. 118 — 123.
