Реферат



Союз Советских

С04иалистичвских

Республик

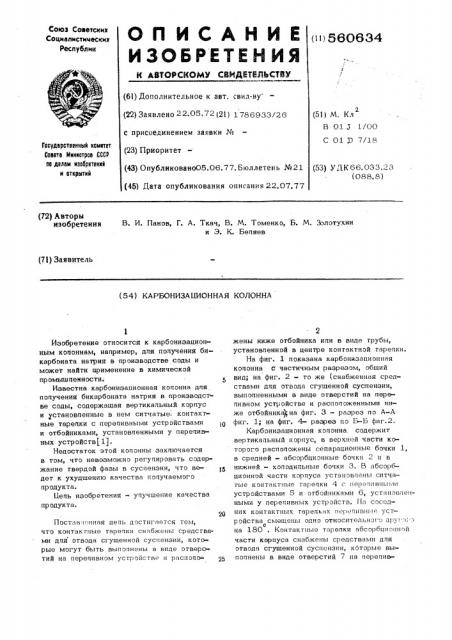

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (1 i) 569634 (61) Дополнительное к авт. свид-ву (22) Заявлено 22.05,72121) 1 786933/26 с присоединением заявки № (23) Приоритет (43) Опубликовано05.06.77. Бюллетень №21 (45) Дата опубликования описания 22,07.77 (51) M. Кл

В 01 J 1/00

С 01 33 7/18

Государственный камнтет

Сааета Мннкстреа СССР аа делам нзабретеннй н аткрытнй (53) УДК66.033.23 (088,8) (72) Авторы изобретения

В, H. Панов, Г. А. Ткач, В. М. Томенко, Б. М. Золотухин и Э. К. Беляев (71) Заявитель (54) KAРБОНИЗАUHOHHAЯ КОЛОННА

Изобретение относится к карбонизационным колоннам, например, для получения бикарбоната натрия в производстве соды и может найти применение в химической промышленности;

Известна карбонизационная колонна для получения бикарбоната натрия в производст ве соды, содержащая вертикальный корпус и установленные в нем ситчатые, контактные тарелки с перепивными устройствами и отбойниками, установленными у переливных ус гр ойс тв (11.

Недостаток этой колонны заключается в том, что невозможно регулировать содержание твердой фазы в суспензии, что ведет к ухудшению качества получаемого пр оду к та.

11епь изобретения — упучше«ие качества пр одук та.

Постав«:..«ная цель достигается тем, что контакт«ые тарелки снабже«ы средствами для отвода сгущенной суспензии, которые могут быть вьшолнены B виде отверстий на переливном усгройсгве и распопожены ниже отбойника или в виде грубы, установленной в центре контактной тарелки.

На фиг. 1 показана карбонизациогпгая колонна с частичным разрезом, общий вид; на фиг. 2 - то же (снабженная средствами дпя отвода сгущенной суспензии, выполненными в виде отверстий на переливном устройстве и расположенными ниже отбойникфна фиг. 3 — разрез по А-А фиг. 1; на фиг. 4- разрез по Е-Ь фиг. 2.

Карбонизационная колонна содержит вертикальный корпус, s верхней части которого расположены сепарационные бочки 1, в средней — абсорбционные бочки 2 и в нижней — холодильные бочки 3. В абсорбционной части корпуса усгановпе«BI ситчагые Eo«TàêT«Btå тарелки 1 с перепив«ыми устройствами 5 и отбой««кими 6, уста«овпе«ными у перепивных устройств. Н» соседних контактных тарелках перепив«ые устройства смещены одно oT«oc«òåëüíýãý пруt"ç"э о на 180 . Контакт«ые тарелки абсорбц.го1«1пйг части корпуса снабжены средствами для отвода сгущенной суспензии, которые выполнены в виде отверстий 7 на перелив

560634 иом устройстве 5 и распопожены ниже отбойника 6 ипи могут быть выпопнены в виде трубы 8, установпенной в центре контактной тарелки и снабженной отража тепьным конусом 9. 5

Си тча тые контактные тарепки могут быть установлены и в хоподипьной части корпуса. Патрубок 10 служит дпя ввода исходного раствора, патрубок ll — дпя отвода парогазовой фазы из колонны, пат 10 рубки 12 и 13 - дпя ввода угпекиспого газа, патрубки 14 и 15 - дпя ввода и вывода охпаждающей воды, а патрубок 16дпя отвода готового продукта.

Карбонизационная копонна, работаетследующим образом. Исходный аммониэированный сопяной раствор поступает в копонну через патрубок 10. Противотоком раствору движется угпекиспый гаэ, поступающий в колонну через патрубки 12 и

13. На контактных тарепках газ взаимо»действует с раствором, в результате чего происходит образование бикарбоната натрия, Суспензия, находящаяся на тарепке, пере мешивается газоМ, проходящим через от» верстия в тарепке, и твердая фаза равномерно распредепяется в жидкой. По мере поступпения жидкости с верхних тарелок суспензия перетекает через перепивные устройства 5 на нижераспопоженные контактные тарелки. Отбойники 6 ограждают часть суспензии у пере IHBHblx устройств от воздействия газа, создавая отстойные зоны, в которых кристаппы бикарбоната натрия седиментиоуются . и накаппивают ся на тарепке, повышая содержание твердой фазы. Часть сгущенной суспензии отводится на нижераспопоженную тарепку через отверстии 7 и перепивном устройстве ипи по трубе 8. Отражатепьный конус 9 предот вращает проскок жидкости. через трубу 8 и направпяет ее на нижераспопоженную контактную тарепку. Основная часть суопенэии через перепивные устройства поступает на нижерасположенные тарепки, Пройдя все контактные тарепки„ суспензия через патрубок 16 отводится из копонны, И предпоженной копонне,благодаря напичию допопнитеньного отвода сгущенной суспенэии, создаются условия дпя регупирования содержания твердой фазы в суспензии, что способствует улучшению качес ва получаемого бикарбоната натрия - упучшается сыпучесть и однородность по гранулометрическому составу. Кроме того, допопнитепьный отвод сгущенной суспензии позвопяет уменьшить инкрустирование контактных тарелок.

Формула изобретения

1. Карбониэационная колонна, например, дпя получения бикарбоната натрия в произ»водстве соды, содержащая вертикальный корпус и установленные в нем ситчатые контактные тарепки с перепивными устрой» ствами и отбойниками, установленными у перепивных устройств, о т п и ч а ющ а я с я тем, что, с целью упучшения качества продукта, контактные тарепки выпопнены с возможностью отвода сгущенной суспенэии.

2. Колонна по п. 1, о т и и ч а ющ а я с я тем, что дпя обеспечения отвода сгущенной суспензии на перепивном устройстве вып опнены отверстия р асп оп оженные ниже отбойника.

3. Колонна по п. 1, о т rr и ч а ющ а я с я тем,,что дпя обеспечения от» вода сгущенной суспензии в центре контактной тарепки установпена труба.

Источники информации, принятые во внимание при экспертизе:

1. Касаткин А. Г. Основные процессы и аппараты химической технопогии.

M., 1971, с. 473-481.
