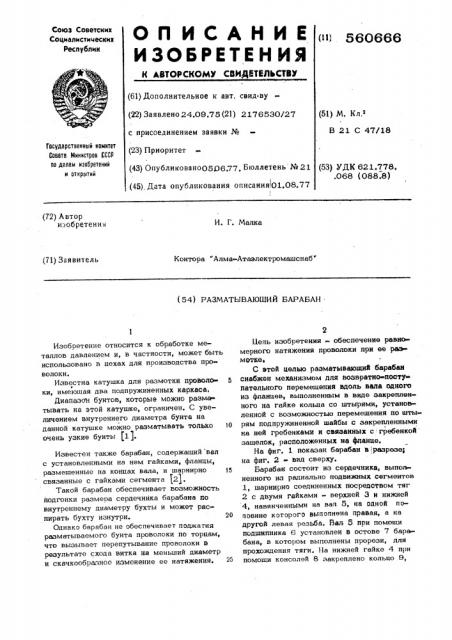

О П И С А Н И Е (ii! ggoggg

H3OSPETE Н ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24,09.75(21) 21765ЭO/27 (51) М. Кл.е

В 21 С 47/18 с присоединением заявки № (23) Приоритет (43) Опубликовано05р6.77, Бюллетень № 21

Государственный комитет

Совета Министров СССР по делам изооретений и открытий (53) УДК 621.778 ° .068 (088.8) (45), Дата опубликования описания!01,08.77

1 (72) Автор изобретения

И. Г. Малка (71) Заявитель

Контора "Алма«Атаэлектромашснаб" (54) РАЗМАТЫВАЮШИИ БАРАБАН .

Изобретение относится к обработке металлов давлением и, в частности, может быть использовано в цехах для производства проволоки, Известна катушка для размотки проволо- 5 ки, имеюшая два подпружиненных каркаса, Диапазон бунтов, которые можно разма тывать на этой катушке, ограничен. С увеличением внутреннего диаметра бунта на данной катушке можно разматывать только !О очень узкие бунты fl), Известен также барабан, содержащий вал с установленными на нем гайками, фланцы, размещенные на концах вала, и шарнирно !5 связанные с гайками сегмента 2).

Такой барабан обеспечивает возможность подгонки размера сердечника барабана по внутреннему диаметру бухты и может распирать бухту изнутри. 20

Однако барабан не обеспечивает поджатия разматываемого бунта проволоки по торцам, что вызывает перепутывание проволоки в результате схода витка на меньший диаметр и скачкообразное изменение ее натяжения. 25

2 цепь изобретения — обеспечение равно мерного натяжения проволоки при ее размотке.

С этой целью разматывщощий барабан снабжен механизмом для возвратно-поступательного перемешения вдоль вала одного из фланцев, выполненным s виде закрепленного на гайке кольца со штырями, установленной с воэможностью перемешения по штырям подпружиненной шайбы с закрепленными на ней гребенками и связанных с: гребенкой зашелок, расположенных на фланце.

На фиг, 1 показан барабан s!paapeae; на фиг. 2 вид сверху.

Барабан состоит иэ сердечника, выполненного из радиально подвижных сегментов

1, шарнирно соединенных посредством тяг

2 с двумя гайками - верхней Э и нижней

4, навинченными на вап. 5, на одной половине которого выполнена правая, а на другой левая резьба. Вал 5 IlpH помоши подшипника 6 установлен в остове 7 барабана, в котором выполнены прорези, для прохождения тяги. На нижней гайке 4 при помощи консолей 8 закреплено кольцо 9, несущее вертикальные штыри 10. Штыри

10 пропущены через отверстия в шайбе 11, которая несет вертикальные гребенки 12 с рядом отверстий. В простейшем случае гребенки 12 представляют собой поставленные в вертикальный ряд и сваренные по образующим кусочкам трубы, оси которых направлены радиально. Шайба 11 при помощи одетых на штыри 10 и закрепленных на их вершинах пружин 13 цодпружинена по нап» направлению вниз. В верхнем фланце 14 барабана выполнено центральное отверстие ди аметром, превышающим минимальный диаметр сердечника, и радиальные прорези шириной, превышающей ширину сегмента 1, а также закрепленные защелки 15 типа шпингалетов Нижний фланец 16 прикреплен к остову 7 барабана и в нем выполнены узкие радиальные прорези для направляющих штифтов 17. Вращение вала 5 осуществля- 20 ется при помощи верхней поворотной крышки 1 8, снабженной поворотной ручкой 1 9.

Работа барабана происходит следующим образом.

При снятом верхнем фланце 14 и макси- 25 мально придвинутом к валу 5 сегменте 1 на сердечник надевают бухту. Поверх ее накладывают верхний фланец 14 и вводят шпингалеты 15 в ближайшие, оказавшиеся напротив их отверстия гребенок 12. Вращают при помощи ручки 19 и поворотной крышки 18 вал S. При этом верхняя гайка 3 перемешается вверх, нижняя 4 вниз, а тяги 2 раздвигают сегменты 1 в стороны и распирают бухту изнутри. Одновременно с этим при опускании нижней гайки 4 опускается соединенное с ней консолями 8 кольцо 9, и опускаются закреппенные на копьце

9 штыри 10. Закреппенные на вершинах штырей 10 пружины 13 давят на шайбу 11 4о и перемещают ее вниз вместе с соединенным с ней при помощи гребенки 12 и шпингалетов 15 верхним фланцем 14. По достижении достаточной степени сжатия бухты пружины 13 сжимшотся, движение верхнего фланца 14 вниз приостанавливается, в то время как сегменты 1 могут продолжать свое радиальное движение, распирая бухту.

Такой барабан позволяет распирать бухту изнутри и сжимать ее до оси, что исключает врезание провода в бухту и соскальзывание витков на меньший диаметр. Это, в свою очередь, исключает обрыв провода, обеспечивает более равномерное вращение барабана.

Формула изобретения

Разматывающий барабан, содержащий вал с установленными на нем гайками, размещенные на концах вала фланцы и шарнирно связанные с гайками сегменты, о т л ич а ю шийся тем, что, с целью обеспечения равномерного натяжения проволоки при ее размотке он снабжен механизмом для возвратно-поступательного перемещения . вдоль вала одного из фланцев, выполненным в виде закрепленного на гайке кольца со штырями, установленной с возможностью перемещения по штырям подпружиненной шайбы с закрепленными на ней гребенками и связанных с гребенкой зашелок, расположенных на фланце.

Источники информации, принятые во внимание при экспертизе:

1. Авт. св. СССР N: 125372, В 29 Н 7/1 6, 1 1.05.69.

2. Патент США 1Ф 2460325, 242-72,1;

1953.
