Устройство для поштучной выдачи заготовок
Иллюстрации
Реферат

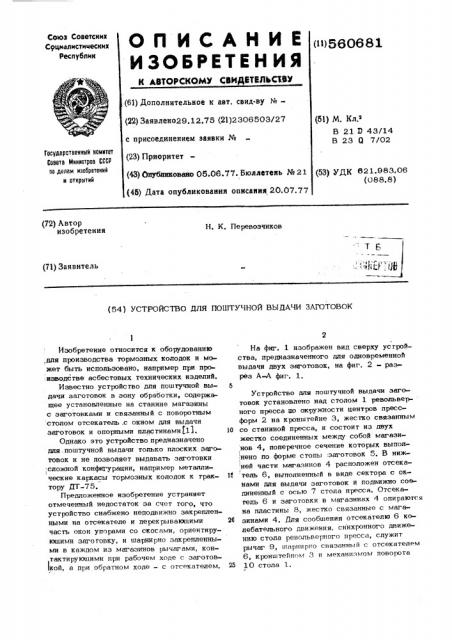

Союз Советских
Срциалистимеских
Республик
ОП ИКАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву ¹(22) Заявлено29.12,75 (21)2306503/27 с присоединением заявки № (23) Приоритет (43) О убликоваио 06.06.77. Бюллетень № 21 (») 5606 S1 (51) М. Кл.
В 21 D 43/14
В 23 Q 7/02
Государственный комнтет
Совета Министров СССР оо делам нзобретеннй н открытий (53) УДК 621.983,06 (088,8) (40) Дата опубликования описания,20.07.77 (72) Автор изобретения
Н. К. Перевозчиков
Т (71) Заявитель
Изобретение относится к оборудованию ,для производства тормозных колодок и может быть использовано, например при производстве асбестовых технических изделий.
Известно устройство для поштучной выдачи заготовок в зону обработки, содержащее установленные на станине магазины с заготовками и связанный с поворотным столом отсекатель с окном для выдачи заготовок и опорными пластинами (1).
Однако это устройство предназначено для. поштучной выдачи только плоских заготовок и не позволяет выдавать заготовки
;сложной конфигурации, например металлические каркасы тормозных колодок к трактору ДТ-75.
Предложенное изобретение устраняет отмеченный недостаток за счет того, что устройство снабжено неподвижно закрепленными на отсекателе и перекрываккиими часть окон упорами со скосами, ориентирунхцими заготовку, и шарнирно закрепленными в каждом из магазинов рычагами, контактирующими при рабочем ходе с заготов кой, а при обратном ходе — с отсекателем.
На фиг. 1 изображен вид сверху устройства, предназначенного для одновременной выдачи двух заготовок, на фиг. 2 - разрез AA фиг. 1, б
Устройство для поштучной выдачи заготовок установлено над столом 1 револьвер . ного пресса цо окружности центров прессформ 2 на кронштейне 3, жестко связанным
10 со станиной пресса, и состоит из двух жестко соединенных между собой магазинов 4, поперечное сечение которых выпол нено по форме стопы:заготовок 5. В ниж ней части магазинов 4 расположен отсека1а тель 6, выполненный в виде сектора с окнами для выдачи заготовок и подвижно соединенный с осью 7 стола пресса. Отсекатель 6 и заготовки в магазинах 4 опираются на пластины 8, жестко связанные с магазинами 4. Для сообщения отсекателю 6 колебательного движения, синхронного движению стола револьверного пресса, служит рычаг 9, шарнирно связанный с отсекателем
6, кронштейном 3 и механизмом поворота
10 стола 1. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ ЗАГОТОВОК
560681
Для обеспечении поштучной выдачи и точной ориентации заготовок, имеющих радиус кривизны и незначительно отличающихся по размерам от размеров гнезд прессформ, отсекатель 6 снабжен поддерживающими заготовки упорами 11 со скосами, а магазины 4 — шарнирно закрепленными на них рычагами 12 и ограничителями 13.
Устройство работает следующим образом., При движении стола пресса против часовой стрелки рычаг 9 приводит в движение отсекатель 6, который захватывает из магазинов 4 нижние заготовки. Последуюшие заготовки удерживаются в магази-! нах ограничителями 13. При движении от-, секателя 6 заготовки удерживаются в его окнах скосами упоров 11 и рычагами 12, исключающими их смещение относительно гнезд пресс-форм.
При достижении столом пресса исходного положения заготовки перемешаются отсекателем 6 за пределы опорных пластин
8 и рь|чагами 12 укладываются в гнезда пресс-форм.При этдм рычаги 12 ориентируют заготовки в гнездах, прижимая их под углом к задним стенкам пресс-форм.
При движении отсекателя в исходное положение рычаги 12 поднимаются им и освобождают заготовки, которые под дей ствием собственного веса и наклонных зо нижних поверхностей упоров 11 заниматот горизонтальное положение. На поверхности пресс-форм заготовки удерживаются имеющимися в них ушками 14. В случае попадания заготовок на переднюю кромку 35 гйезд пресс-форм упоры 1 1 нижней выпук- лой частью досылают заготовки до конечно го положения.
Устройство для поштучной выдачи заготовок позволяет механизировать операцию укладки металлических каркасов тормозных колодок к трактору ДТ-75 в гнезда прессформ револьверного пресса и значительно повысить производительность труда íà оггерации формования брикетов тормозных колодок.
Формула изобретения
Устройство для поштучной выдачи заготовок в зону обработки, содержашее установленные на станине магазины с заготовками и связанный с поворотным столом отсекатель с окнами для выдачи заготовок и опорными пластинами, о т л и ч а ю ш ее с я тем, что, с целью обеспечения выдачи заготовок сложной конфигурации, преимущественно металлических каркасов тормозных колодок, оно снабжено неподвижно закрепленными на отсекателе и перекрывающими часть окон упорами со скосами, ориентируюшими заготовку, и шарнирно закрепленными в каждом иэ магазинов рычагами, контактирующими при рабочем ходе с заготовкой, а при обратном ходе — с отсекателем. а
Источники информации, принятые во внимание при экспертизе:
1.Авторское свидетельство СССР №366059, В 23 (3. 7/02, 1973.
Составитель В. Щербаков
Редактор И. Марховская Техред М. Левицкая Корректор Е. Скучка
Закаэ 1354/ 26 Тираж 1080, Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР ло делам иэобретений и открытий
113035, Москва, Ж-35, Раушскаи наб., д. 4/5
Филиал ППП Патент", r. Ужгород, ул. Проектная, 4
