Смазка для механической обработки металлов

Смазка для механической обработки металлов

Иллюстрации

Показать все

Реферат

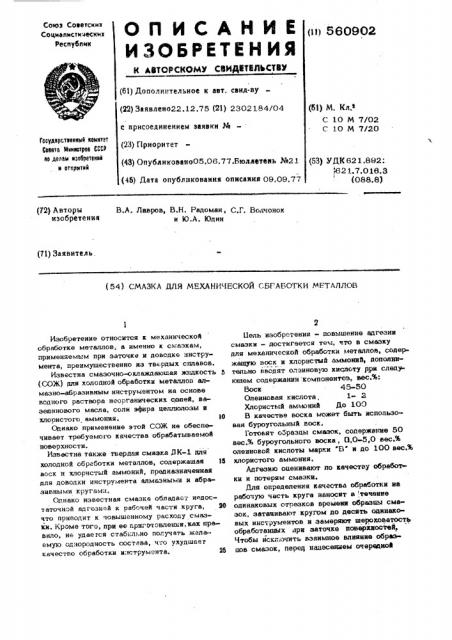

Союз Советскин

Социалистические республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТИПЬСТВУ (i ) 560902 (61) Дополнительное к авт. свид-ву (22) Звявлено22.12.75 (21) 2302184/04 с присоединением заявки № (23) Г1риорнтет (51) М, Кл.в

С 10 М 7/02

C 10 М 7/20

Гасударственный неинтет

Свветв тенннетрев СССР вв делам нэвбретеннй н етнритнй (43) Опубликоваио05,06.77.Бюллетеиь №21 (53) УДК 621.802: т621.7,016.3 (088. 8) (45) Дате опубликования описания Og.09.77 (72) Авторы изобретения

В.A Ливров, В.Н. Радоман, С.1. Волчонок и Ю.А. Юдин (71) Заявнтел ь (54) СМАЗКА ДЛЯ МЕХАНИЧЕСКОЙ СБГАБОТКИ МЕТАЛЛОВ

Изобретение относится к механической обработке металлов, а именно к сказкам, применяемым при заточке и доводке инструмента, пренмушественно иэ Tat;.päûõ сплавов.

Известна смазочно-охлаждаюшая жщкость Ь (СОЖ) для холодной обработки металлов алмазно-абразивнътм инструментом на основе водного раствора неорганических солей, вазелннового масла, соли эфира деллюлозы и хлористого аммония. 30

Однако применение этой СОЖ не обеспечивает требуемого качес ва обрабатываемой поверхности.

Известна также гвердая смазка ДК-1 для холодной обреботки метаплов, содержашая 15 воск и хлористый аммоний, предназначенная для доводки инструмента алмазными и абразив ны ми к рута ми.

Однако известная смазка обладает недостаточной адгезней к рабочей части круга, 26 что приводит к човышенному расходу смазки. Кроме того, при ее прккготовленыи, как правило, не удается стаб шьно получать желаемую однородность состава, что ухудшает качество обработки инструмента. 25

11ель изобретения - повышение адгеэии смазки - достигается тем, что в смазку для механической обработки металлов, содержащую воск н хлорнстый аммоний, дополнительно вводят олэиновую кислоту 1три следуюшем содержании компонентов, sec,%:

Воск 45-50

Олеиновая кислота, 1- 2

Хлористый аммоний До 109

В качестве воска может быть использован буроугольный воск.

Готовят образны смазок, содержание 50

sec.% буроугольного воске, П,0-5,0 вес.% олеиновой кислоты марки "В и до 100 sec,% хлористого аммония.

Адгезию оиенивают по качеству обрабо1 ки и потерям смазки.

Для определения качества обработки иа рабочую часть круга наносят в течение одинаковых отрезков времени образцы смаэок, затаинвают кругом до десять одинаковых инструментов и замеряют шероховатость обработанных дри заточке поверкиостей, Чтобы йсклгочить взаимное влияние обрюдов смазок, перец нанесееием очередной

560902

Составитель E. Пономарева

Редактор Т. Шарганова Техред Н, Андрейчук Корректор Е. Папп.

Заказ 1660/138 Тираж 651 Подписное

LIHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва, Ж- 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 смазки рабочую часть круга заправляют. При содержании в смазке 0,0; 0,5; 1,0; 2,0;

3,0,"и 5,0 вес % олеиновой кислоты шероховатость обработанных поверхностей инструментов составляет 0,270; 0„2vo; 0,235;

0,235; 0,235 и 0,235 мк соответственно, Как видно иэ приведенных дачных, опти

I мальное содержание олеиновой кислоты в смазке составляет 1-2 вес.%.

При введении в смазку менее 1 вес.% 1о олеиновой кислоты качество обработки улучшается недостаточно. При введении в смазку больше 2 вес.% олеиновой кислоты качество обработки не улучшается, но смазка становится дороже. Is

Для смазки, состоящей из 50 вес.% буроугольного воска, 1 вес.% олеиновой кислоты и 49 вес.% хлористого аммония, оценивают потери смаэхи в сравнении с потеря- jl ми смазки из равного количества буроугольного воска и хлористого аммония.

Сравнение проводят по коэффициенту по-. терь смазки К, рассчитанному по формуле; 2З и

Ь вЂ” А

2 q gp+/

4 где 6 - уменьшение веса смазки после

4 однократного нанесения на рабочую час-.ь алмазного круга;

h> - приращение веса круга эа счет нанесения на него смазки, Чтобы исключить влияние износа круга, обра ботку им инструмента не проводят, а коэф- фипиеит потерь определяют на различных кругах с одинаковыми характеристиками и раэ мерами.

Для смазки, содержащей 1 вес.% олеиновой кислоты, Кп составляет 49,0% (Ь

=0,49, Ь = 0,25) и 48,0% (Д =0,41, h0ô21)б

Для смазки, не содержащей олеииовой кислоты, К равно 39,8% (Ь 0,33, а

0,20) и 42,0% (h. 0,38, Ь 2- 0,22}.

Таким образом, при испольэовании преддоженной смазки расход смазки уменьшается на 6-9%, При заточке и доводке эжушего, инструмента с использованием предлагаемой смаз ки в 1,4-1,7 раза повышается стойкость обрабатывающих кругов.

За счет улучшения адгезии смазки к ра бочей поверхности круга дополнительно повышается качество обработки и стойкость, эатачиваемого режущего инструмента.

Формула изобретения

Смазка t для механической обработки металлов на оенове воска и хлористого аммония, о т л и ч а ю m а я с я тем, что, с пелью повышения адгезин смазки, она допол нительно содержит олеиновую кислоту при следующем содержании компонентов, вес.%:, Олеииовая кислота 1-2

Воск 45-50

Хлористый аммоний До 100.
