Предохранительная муфта
Иллюстрации
Реферат
Е "Ь l 5Л Р3 < . i бнбльотена ЬстА
Союз Советских
Социалистических
Республик

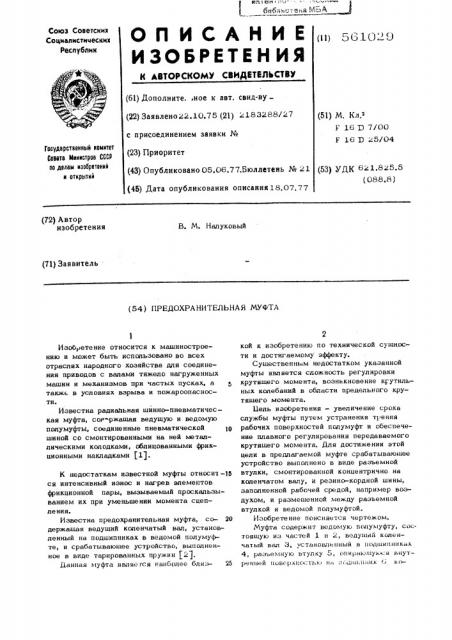

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 5610 з 9 (61) Дополните.,ное к авт. свид-ву (22) Заявлено 2г,10.75 (21) a1832,88/27 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.06.77.Бюллетень № 21
{4б) Дата опубликования описания18.07,77 (51) М. Кл.
F 16 l3 7/00
F 16 D r5/04
Государственный комитет
Соввтв Министров СССР по делам изобретений и открытий (53) УДК 6 1.8z5.5 (088.8) (72) Автор изобретения
В. М. Налуковый (71) Заявитель (54) ПРЕДОХРАНИТЕЛЬНАЯ МУФТА
Изобретение относится к машиностроению и может быть использовано во всех отраслях народного хозяйства для соединения приводов с валами тяжело нагруженных машин и механизмов при частых пусках, а также в условиях взрыва и пожароопасности.
Известна радиальная шинно-пневматическая муфта, согржашая ведушую и ведомую полумуфты, соединенные пневматической 1О шиной со смонтированными на ней металлическими колодками, облицованными фрикционными накладками (1).
К недостаткам известной муфты относит -1О ся интенсивный износ и нагрев элементов фрикционной пары, вызываемый проскальзыванием их при уменьшении момента сцепле ния.
Известна предохранительная муфта, со- 20 держашая ведуший коленчатый вал, установленный на подшипниках в ведомой полумуфте, и срабатываюшее устройство, выполненное и виде тарированных пружин ().
Данная муфта является наиболее близ- 25 кой к изобретению по технической сушности и достигаемому эффекту. существенным недостатком указанной муфты является сложность регулировки крутяшего момента, возникновение кгутильных колебаний в области предельного кру тяшего момента.
11ель изобретения — увеличение срока службы муфты путем устранения трения рабочих поверхностей полумуфт и обеспечение плавного регулирования передаваемого крутяшего момента. Для достижения этой цели в предлагаемой муфте срабатываюшее устройство выполнено в виде разъемной втулки, смонтированной концентрично на коленчатом валу, и резино-кордной шины, заполненной рабочей средой, например воздухом, и размешенной между разъемной втулкой и ведомой полумуфтой.
Изобретение поясняется чертежом.
Муфта содержит ведомук полумуфту, состоящую из частей 1 и 2, ведуший коленчатый вал 3, установленный в подшипниках
4, разъемную втулку 5, опирнюшуюк.и внутренней поверхностьк) нг. на дшпп них ". ко—
561029!
Составитель O. Погвинова
Редактор Н, Вирко 1ехред Н. АндрейчукКорректор А. Власенко
Заказ 1384/118 Тираж 1154 П одп ис ное
Щ1ИИПИ Государственного ко литета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушскаи наб., д, 4/5
Филиал Г1ПП "Пычент", г. У%1 ород, ул. Проектная, 4 торый может вращаться на валу, пневматическую шину 7, установленную между цилиндрическими 9оверхностя;ли разъемной втулки 5 и ведомой полумуфты 1, а также головку 8 подвода воздуха, Муфта работает следующим образом, При вращении коленчатого вада 3 крутящий момент передается через разъемную втулку 5 и шину 7 ведомой попумуфте 1, В случае перегрузки полумуфта 1 останавливается, а коленчатый вал продолжает вращаться, периодически деформируя пневматическую шину. Увеличение или уменьшение величины передаваемого крутящего
4 момента осуществляется изменением давления в пневматической шине.
Ф ормул а изобрете ни я.Предохранительная муфта, содержащая ведущий коленчатый вал, установленный на подшипниках в ведомой полумуфте, и срабатывающее устройство, о т л и ч а юш а я с я тем, что, с целью увеличения повышения срока службы муфты путем устранения трения рабочих поверхностей полумуфт и обеспечения плавного регулирования передаваемого крутящего момента, срабатывающее устройство выполнено в виде разъемной втулки, смонтированной концентрично на коленчатом вапу, и реэино-кордной шины, заполненной рабочей средой, например воздухом, и размещенной между разъемной втулкой и ведомой палумуфтой.
Источники информации, принятые во внимание при экспертизе;
1. Поляков В. С, и Барабаш И,,Q, Муфты, Л., "Машиностроение", 1873 г. стр.
195, рис. 137.
2, Авторское свидетельство М 408073 .ч, У 16 D 7/04.
