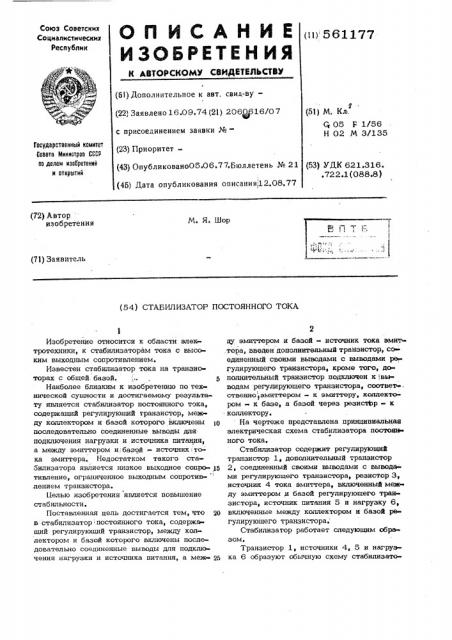

Союз Советских
Соцналмстмческих
Республик
GllHCAHHIE
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 561177 (6l) Дополнительное к авт. свид-ву(51) М. Кл.
С 05 );- 1/56
Н 02 М 3/135 (22) Заявлено 16.09.74 (21) 2060616/07 с присоединением заявки №вЂ” (23) Приоритет(43) Опубликовано05.06.77.Бюллетень № 21 (45) Дата опубликования описания 12.08.77
Государственный комитет
Совете Министров СССР
А0 делам изобретений и открытий (53) УДК 621.316. .72 2.1 (088.8 ) (72) Автор изобретения
М. Я. Шор (7)) Заявитель
{ 54) СТАБИЛИЗАТОР ПОСТОЯННОГО ТОКА
Изобретение относится к области элек тротехники, к стабилизаторам тока с высоким выходным сопротивлением.
Известен стабилизатор тока на транзио» торах с общей. базой. 5
Наиболее близким к изобретению по технической сущности и достигаемому результату является стабилизатор постоянного тока, содержащий регулирующий транзистор, меж ду коллектором и базой которого включены щ последовательно соединенные выводы дляподключения нагрузки и источника питания, а между эмиттером и: базой — источник тока эмиттера. Недостатком такого стабилизатора является низкое выходное сопро- 1я
1 тивление, ограниченное выходным сопротив» лением транзистора.
Целью изобретения является повышение стабильности.
Поставленная цель достигается тем, что 20 в стабилизатор постоянного тока, содержа щий регулирующий транзистор, между коллектором и базой которого включены последовательно соединенные выводы для подключения нагрузки и источника питания, а меж- 2З ду эмиттером и базой - источник тока эмит.тера, введен дополнительный транзистор, со» единенный своими выводами с выводами регулирующего транзистора, кроме того, дополнительный транзистор подключен к выводам регулирующего транзистора, соответ». ственно эмиттером — к эмиттеру, коллектором - к базе, а базой через резистЬр — к коллектору.
На чертеже представлена принципиальная электрическая схема стабилизатора постоян г ного тока, Стабилизатор содержит регулирующий транзистор 1, дополнительный транзистор
2, соединенный своими выводами с вывода-. ми регулирующего транзистора, резистор 3, источник 4 тока эмиттера, включенный между эмиттером,и базой регулирующего трав зистора, источник питания 5 и нагрузку 6, включенные между коллектором и базой регулирующего транзистора;
Стабилизатор работает следующим образом.
Транзистор 1, источники 4, 5 и нагрузка 6 образуют обычную схему стабилизато561177
Составитель С. Ситко редактор B. фельдман Техред H. дсталош Корректор д Мельниченко
Заказ 1573/152 Тираж 1095 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ра тока, При увеличении напряжения на транзисторе 1 увеличивается ток нагрузки
6 из-эа конечного выходного сопротивлении транзистора 1.
При подключении транзистора, увеличение напряжения на транзисторе 1 вызывает увеличение тока базы транзистора 2, в результате чего увеличивается ток коллектора транзистора 2 и уменьшается ток эмиттера транзистора 1, таким образом ток на- л грузки почти не изменяется.
Соответствующим выбором сопротивления резистора 3 можно сделать на заданном участке выходное сопротивление равным бесконечности или даже отрицательным.
Предлагаемое устройство позволяет значительно повысить выходное сопротивление, что. дает возможность повысить стабильность тока на1 рузки при ее изменении, Формула изобретения
1. Стабилизатор постоянного тока, содержащий регулирующий транзистор, между коллектором и базой которого включены последовательно соединенные выводы для подключения нагрузки и источника питания, а между эмиттером и базой - источник токаэмиттера, отличающийся тем, что, с целью повышения стабильности, в него введен дополнительный транзистор, соединенный своими выводами с выводами регулирующего транзистора.
2. Стабилизатор по п. 1, о т л ич а ю шийся тем, что дополнительный транзистор подключен к выводам регулирующего|транзистор, соответственно, амит гером - к,эмиттеру, коллектором - к базе,, в базой через резйстор - к коллектору.
