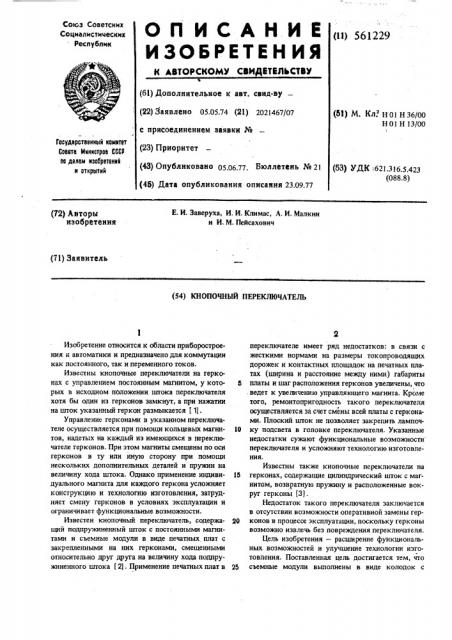

О П И С А Н И Е („) н го

ИЗОБРЕТЕН ИЙ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено OS.OS.74 (21) 2021467/07 с присоединением заявки № (23) Приоритет (43} Опубликовано 05 06,77. Бюллетень № 21 (б! ) М. Кл. H 01 H 36/00

Н 01 Н 13/00

Государственный номнтот

Совета Мнннстров СССР оо делом нзоорвтоннй н открытнй (53) УДК 621.316.5.423 (088.8) (45) Дата опубликования описания 23.09.77

Е. И. Заверуха, И. И. Климас, А. И. Малкин и И. М. Пейсахович (72) Авторы изобретения (71) Заявитель (54) КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Изобретение относится к области приборостроения и автоматики и предназначено для коммутации как постоянного, так и переменного токов.

Известны кнопочные переключатели на герконах с управлением постоянным магнитом, у которых в исходном положении штока переключателя хотя Gb> один из герконов замкнут, а при нажатии на шток указанный геркон размыкается (1).

Управление герконами в указанном переключателе осуществляется при помощи кольцевых магнитов, надетых на каждый из имеющихся в переключателе герконов. При этом магниты смещены по оси герконов в ту или иную сторону при помощи нескольких дополнительных деталей и пружин на величину хода штока. Однако применение индивидуального магнита для каждого геркона усложняет конструкцию и технологию изготовления, затрудняет смену герконов в условиях эксплуатации и ограничивает функциональные возможности.

Известен кнопочный переключатель, содержащий подпружиненный шток с постоянными магнитами и съемные модули в виде печатных плат с закрепленными на них герконами, смещенными относительно друг друга на величину хода подпружиненного штока (2). Применение печатных плат в переключателе имеет ряд недостатков: в связи с жесткими нормами на размеры токопроводящих дорожек и контактных площадок на печатных платах (ширина и расстояние между ними) габариты

6 платы и шаг расположения герконов увеличены, что . ведет к увеличению управляющего магнита. Кроме того, ремонтопригодность такого переключателя осуществляется за счет смены всей платы с герконами. Плоский шток не позволяет закрепить лампоч10 ку подсвета в головке переключателя. Указанные недостатки сужают функциональные возможности переключателя и усложняют технологию изготовления.

Известны также кнопочные переключатели на

15 герконах, содержащие цилиндрический шток с магнитом, возвратную пружину и расположенные вокруг герконы (3).

Недостаток такого переключателя заключается в отсутствии возможности оперативной замены герЯО конов в процессе эксплуатации, поскольку герконы возможно извлечь без повреждения переключателя.

Цель изобретения — расширение функциональных возможностей и улучшение технологии изготовления. Поставленная цель достигается тем, что

25 съемные модули выполнены в виде колодок с

561229 лепестками лля закрепления герконов, шток выполнен П-образным, постоянные магниты расположены ио коииам его боковых сторон, а внутри него расиоложена лампочка подсвета.

На чертеже представлен кнопочный нереключатель и его отдельные деиши.

Переключатель содержит П-образный шток 1 с запрессованными магнитами 2 и возвратной пружиной 3. Шток перемещается в скобе4. Между скобой 4 и штоком 1 для модификации переключателя с фиксацией устанавливается пластина 5 с фигурным пазом и пружина 6. Параллельно магнитам 2 по обе стороны от штока устанавливаются колодки 7 с герконами 8, Колодка 7 представляет собой прямоугольник коробчатой формы, выполненный иэ изоляционного материала. В колодку 7 эапресованы Г-образные лепестки9. Часть лепестка 9, выступающая внутри колодки 7, служит для прииайки геркона 8, а часть лепестка 9, выступающая снаружи колодки 7, — для внешней коммутации кнопки. Колодки 7 снабжены выступами, которые в собранном переключателе фиксируются прямоугольными пазами скоб 4 и 10. Кроме того, внутри штока 1 находится патрон 11 для лампочки 12 подсвета головки 13 переключателя. Патрон !1 имеет прямоугольные выступы, сбоку и снизу и фиксируется в лазах скобы 10 аналогично колодкам 7. Пазы и выступы при эащелкивании скоб служат замком при сборке всего устройства в целом. 30

Голонка 13 кнопки имеет цветную прозрачную вставку!4 и надевается на шток 1. Форма головки 13 и всгавки 14 может быть круглой или прямоугольной.

В исходном положении магниты 2 находятся на 85 уровне зоны срабатывания герконов 8, смещенных в колодках 7 вверх. При нажатии на шток 1 магниты 2 перемещаются в крайнее положение, где расположена зона срабатывания геркоиов 8, смещенных вниз колодки 7. 40

Для возврата штока 1 в исходное положение при разновидности переключателя беэ фиксации достаточно снять усилие нажатия, при разновидности переключателя с фиксацией необходимо нажать на шток 1 вторично.

Чтобы снять колодки 7, необходимо отжать скобу 10 так, чтобы вышла из зацепления со скобой 4 и вынуть колодки 7 иэ соответствующих лазов. После замены неисправных геркоиов 8 или видоизменения схемы переключателя колодки 7 устанавливаются на место и скоба 10 защелкивается замком. При замене лампочки 12 необходимо вынуть вставку 14.

Переключатель можно объединить в наборы с необходимым количеством кнопок и способом ! фиксации, причем для наборов с зависимой фиксацией, когда нажатая кнопка фиксируется в положении "Включено"., при выключенной при этом ранее включенной кнопки, в штоке 1 предусмотрены два паза, в которые может входить подпружиненный элемент, например рейка с окнами и язычками.

Формула изобретения

Кнопочный переключатель, содержащий подпр;жиненный шток с постоянными магнитами и съемные модули с герконами, смещенными относительно друг друга на величину хода подпружиненного штока, отличаю шийсятем, что, с целью расширения функциональных возможностей переключателя и улучшения технологии его изготовлеНИЯ, СЪЕМНЫЕ МОДУЛИ ВЫПОЛНЕНЬl В ВИДЕ КОЛОДОК С лепестками для закрепления герконов, шток выполнен П-образным, постоянные магниты установлены по концам его боковых сторон, причем колодки расположены по обе стороны штока.

Источники информации, принятые во внимание при экспертизе:

1. Патент США Р 3243544, кл. 335 — 206, 1966 г, 2. Патент США !! 3462719, кл, 335 — 206, 1969 r.

3. Патент С!1!А No 349 И!7, кл. 335 — 205, 1970 r,
