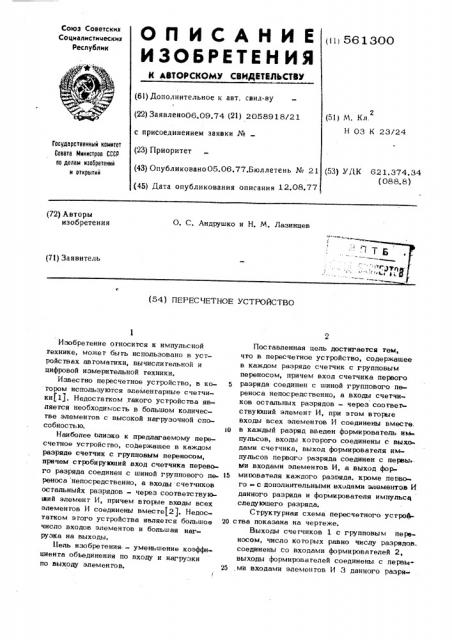

ОП ИСАНИЕ вв1зоо

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К AITOPCKOMV СВИДЕТЕЛЬСТВУ (6I) Дополнительное к авт. свил-ву (22) Заявлено06.09.74 (21) 2058918/21 (51) M. Кл.

Н 03 К 23/24 с присоединением заявки №

Государственный комитет

Совета Министров СССР оо делам изобретений и отнрытнй (23) Приоритет (43) Опубликовано05.06.77.Бюллетень № 21 (45) Дата опубликования описания 12.08.77 (53) УДК 621.374.34 (088.8) (72) Авторы изобретения

О С Андрушко и Н М Даэинцев (71) Заявитель (54,} ПЕРЕС ЧЕТНОЕ УСТРОЙСТВО

Изобретение относится к импульсной технике, может быть использовано в устройствах автоматики, вычислительной и цифровой измерительной техники.

Известно пересчетное устройство, в ко- 5 тором используются элементарные счетчики(1). Недостатком такого устройства является необходимость в большом количестве элементов с высокой нагрузочкой способностью. о

Наиболее олизко к предлагаемому пересчетное устройство, содержащее в каждом разряде счетчик с групповым переносом, причем стробирующий вход счетчика перевого разряда соединен с шиной группового пе- 15 реноса непосредственно, а входы счетчиков остальныйх разрядов — через соответствуюпий элемент И, причем вторые входы всех элементов И соединены вместе(2). Недостатком этого устройства является большое число входов элементов и большая нагрузка на выходы.

11ель изобретения — уменьшение коэффициента объединения по входу и нагрузки по выходу элементов. 25

Поставленная цель достигается тем, что в пересчетное устройство, содержащее в каждом разряде счетчик с групповым переносом, причем вход счетчика первого разряда соединен с шиной группового переноса непосредственно, а входы счетчиков остальных разрядов — через соответствующий элемент И, при этом вторые входы всех элементов И соединены вместе, в каждый разряд введен формирователь им пульсов, входы которого соединены с выхо дами счетчика, выход формирователя импульсов первого разряда соединен с первы ахи входами элементов И, а выход формиоователя каждого разряда, кроме первого - с дополнительными входами элементов И данного разряда и формирователя импупьсц следующего разряда.

Структурная схема пересчетного устройства показана на чертеже.

Выходы счетчиков 1 с групповым переносом, число которых равно числу разрядов. соединены со входами формирователей 2, выходы формирователей соединены с первь|ми входами элементов И 3 данного разря561300 с леду ющег о раз ря да.

Составитель О. Скворцов

Редактор Б. Федотов Техред A. демьянова Корректор В. алас

Заказ 1 5 89/1 58 Тираж 1065 Подписное!

1ИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открь|тий

113035, Москва, iK 35, Раушская наб., д. 4/5

Филиал ППП "Патент". r. Ужгород, ул. !!!юектная, 1

1z), а выходы )ìèðîâàãåëåé импульсов всех разрядов> к >оме первого, соедин .ны со входами формирователей импульсов следующег0 разряда, вторые входы элементов

t! соединены с шиной группового переноса которая соединена со входом устройства и со входом первого счетчика с групповым переносом, а выход формирователя первого. рязрада соединен с третьими входами элементов И всех !чзрядов, начиная со второго. !О

Устроиство работает следующим образом, выходные импульсы подаются на шину груп::ового переноса 4. После заполнения первого счетчика с групповым переносом на выходе первого (>ормироватепя появляется импульс, длительность которого равна периоду входных импульсов, а задержка 2Т .

Этот импульс поступает на вход элементов И.

Иа второй вход элемента И первого разряда подается входной импульс, а следова29 тельно, на выходе элемента И восстанавливается входной импульс с задержкой Ò который запускает Второи счетчик с групповым переносом. Остальные разряды пересчетного устройства работают аналогичным образом, В результате предложенного построения пересчетного устройства исключаются задержки распространения и одновременно Д снижаются требования к коэффициенту объединения по входу и нагрузочной способности элементов.

Ф ор мул а и зоб ре те ни я

Перес четное ус тройс тьо, содержащее в каждом разряде счетчик с групповым переносом, причем вход счетчика пеового разряда соединен с шиной группового переноса непосредственно, а входы счетчиков остап ных разрядов — через соответствующие элементы И, при этом вторые входы всех элементов И соединены вместе„о гли чающееся тем, что, сцелью уменьшения коэффициента объединения по входу и нагрузки по выходу элементов, в каждый разряд введен формирователь импульсов„входы которого соединены с выходами счетчика этого разряда, причем выход формирователя импульсов первого разряда соединен со вторыми входами элементов

И, а выход формирователя импульсов каждого разряда, кроме первого, соединен с дополнительным входом э цемента И данного разряда и входом формирователя импульсов

Источники информации, принятые во вним ание и ри экс пе р тизе.

1. Авторское свидетельство ССС Р х> 321954-, И 03 К 23/00, 27.07. (О.

2, Авторско свидетельство . СГР

Nî 356798, f! 03 К 23/24> 30.06,71.
