Штамп для однопереходной высадки утолщений на стержневых заготовках

Штамп для однопереходной высадки утолщений на стержневых заготовках

Иллюстрации

Показать все

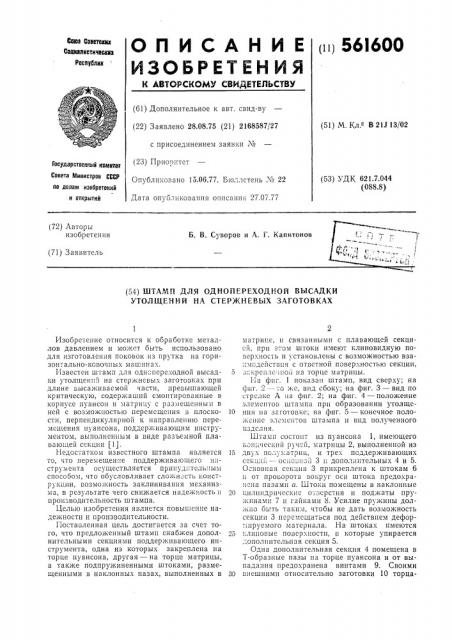

Реферат



561600 ми она упирается в наклонные поверхности

Б, расположенные в матрице.

Другая дополнительная секция 5 помещена во внутренний торец матрицы (аналогично секции 4) в Т-образные пазы и также предохранена от выпадания винтами.

Все секции в качестве рабочей части имеют призматическую поверхность (фиг. 3).

Работает штамп следующим образом.

В начальный момент деформирования (фиг.

1, 2) заготовка 10 зажата в матрице 2 и упирается передним концом в торец конического ручья пуансона 1. Секции 3 — 5 соприкасаются рабочей частью с заготовкой, поддерживая таким образом последнюю. Следовательно, заготовка поддерживается в трех участках, причем расстояния между участками не должны превышать критические. Процесс высадки можно разделить на две стадии. В первой стадии секции 3 и 5 остаются неподвижными, а секция 4 передвигается с пуансоном.

По мере движения пуансона деформируемый металл действует на секцию 4 и начинает раздвигать ее. Раздвижение секции 4 ограничивается кривой поверхностью Б, выполненной с учетом свободного набора металла в коническом пуансоне без критического изгиба стержня. Во второй стадии (фиг. 4) секция 3 совместно со штоками передвигается передним торцом пуансона по наклонным цилиндрическим отверстиям и одновременно получает возможность раздвигаться и секция 5. Угол наклона цилиндрических отверстий и клиновые плоскости выполнены так, чтобы набор металла происходил свободно без критического изгиба заготовки.

При движении пуансона назад и подвижной полуматрицы в исходное положение происходит освобождение заготовки, секции возвращаются в первоначальное положение, штамп готов для деформирования следующей заготовки.

В приведенном устройстве перемещение сек-!

",ий 4 и 5 поддерживающего инструмента осуществляется не принудительным методом, а с помощью деформируемого материала, что значительно повышает надежность штампа в работе. Повышение надежности связано с отсутствием промежуточных деталей, передающих движение поддерживающему устройству. Вследствие этого уменьшаются возможности заклинивап!!я H поломки инструмента и увеличивается производительность штампа.

Формула изобретения

Штамп для однопереходной высадки утолщен!!й на стерж!!евых заготовках, содер."кащ!!Й смонтированные в корпусе пуансон и матри20 цу с размещенным в ней с возможностью перемещения в плоскости, перпендикулярной к направлению перемещения пуансона, поддерживающим инструментом, выполненным в виде разъемной плавающей секции, от л и ч а ю25 щийс я тем, что, с целью повышения надежности и производительности работы, он снабжен дополнительными секциями поддерживаюшего инструмента, одна из которых закреплена на торце пуансона, другая — на торце

ЗО матрицы, а также подпружиненными штокамп с клиновой повер IIoc шо, размещенными в

>!аклонны.; пазах, выполненных в матрице, связшгпыми с плавающей секцией, и установленными с возможностью взаимодействия кли35 Iioaoii поверхности с ответной поверхностью секции, закрепленной на тор;. е матрицы.

Источники информации, принятые во вним!!:..!:.е пр;! экспертизе
