Прессформа для изготовления выплавляемых моделей

Прессформа для изготовления выплавляемых моделей

Иллюстрации

Показать все

Реферат

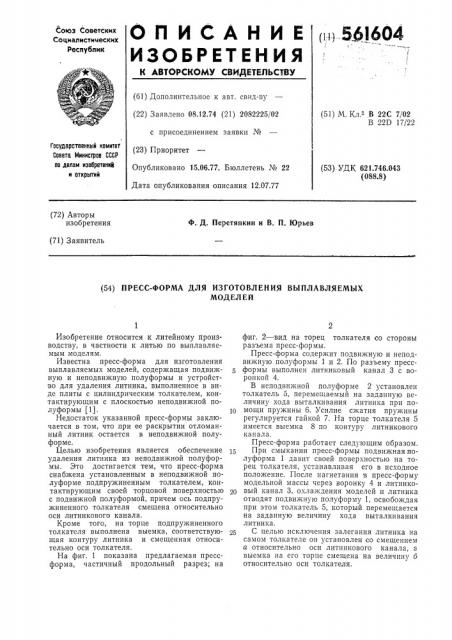

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ нц 56)6О4

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.12.74 (21) 2082225/02 с присоединением заявки № (23) Приоритет

Опубликовано 15.06.77. Бюллетень № 22

Дата опубликования описания 12.07.77 (51) М. Кл. В 22С 7/02

В 22D 17/22

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.746.043 (088.8) (72) Авторы изобретения

Ф. Д. Перетяпкин и В. П. Юрьев (71) Заявитель (54) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ВЪ|ПЛАВЛЯЕМЪ|Х

МОДЕЛЕЙ

Изобретение относится к литейному производству, в частности к литью по выплавляемым моделям.

Известна пресс-форма для изготовления выплавляемых моделей, содержащая подвижную и неподвижную полуформы и устройство для удаления литника, выполненное в виде плиты с цилиндрическим толкателем, контактирующим с плоскостью неподвижной полуформы (1).

Недостаток указанной пресс-формы заключается в том, что при ее раскрытии отломанный литник остается в неподвижной полуформе.

Целью изобретения является обеспечение удаления литника из неподвижной полуформы. Это достигается тем, что пресс-форма снабжена установленным в неподвижной полуформе подпружиненным толкателем, контактирующим своей торцовой поверхностью с подвижной полуформой, причем ось подпружиненного толкателя смещена относительно оси литникового канала.

Кроме того, на торце подпружиненного толкателя выполнена выемка, соответствующая контуру литника и смещенная относительно оси толкателя.

На фиг. 1 показана предлагаемая прессформа, частичный продольный разрез; на

2 фиг. 2 — вид на торец толкателя со стороны разъема пресс-формы.

Пресс-форма содержит подвижную и неподвижную полуформы 1 и 2. По разъему прессформы выполнен литниковый канал 3 с воронкой 4.

В неподвижной полуформе 2 установлен толкатель 5, перемещаемый на заданную величину хода выталкивания литника при помощи пружины 6. Усилие сжатия пружины регулируется гайкой 7. На торце толкателя 5 имеется выемка 8 по контуру литникового канала.

Пресс-форма работает следующим образом.

15 При смыкании пресс-формы подвижная полуформа 1 давит своей поверхностью на торец толкателя, устанавливая его в исходное положение. После нагнетания э пресс-форму модельной массы через воронку 4 и литниковый канал 3, охлаждения моделей и литника отводят подвижную полуформу 1, освобождая при этом толкатель 5, который перемещается на заданную величину хода выталкивания литника.

С целью исключения залегания литника на самом толкателе он установлен со смещением а относительно оси литникового канала, а выемка на его торце смещена на величину б относительно оси толкателя.

561604

Фиг. 1 фиг. 2

Составитель А. Кузнецова

Техред Л. Денискина

Редактор Н. Корченко

Корректор Л. Брахнииа

Заказ 1528/1 Изд. № 519 Тираж 995 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий, 113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Описываемая пресс-форма надежна и проста по конструкции.

Формула изобретения

1. Пресс-форма для изготовления выплавляемых моделей, содержащая подвижную полуформу с выталкивающей системой и неподвижную полуформу, литниковый канал, расположенный в плоскости разъема пресс-формы, отличающаяся тем, что, с целью обеспечения удаления литника из неподвижной полуформы, она снабжена подпружиненным толкателем, установленным в неподвижной

4 полуформе со смещением относительно оси литникового канала и контактирующим своей торцовой поверхностью с подвижной полуформой.

5 2. Пресс-форма по п. 1, отличающаяся тем, что на торце подпружиненного толкателя выполнена выемка, соответствующая контуру литника, смещенная относительно оси подпружиненного толкателя.

1о Источники информации, принятые во внимание при экспертизе:

1. ОСТ 23-5.166-68 — ОСТ 23-5.219-68, ЦИНТИ, Тракторсельхозмаш, М., 1968, с. 27.
