Встряхивающе-прессовый механизм к формовочной машине

Встряхивающе-прессовый механизм к формовочной машине

Иллюстрации

Показать все

Реферат

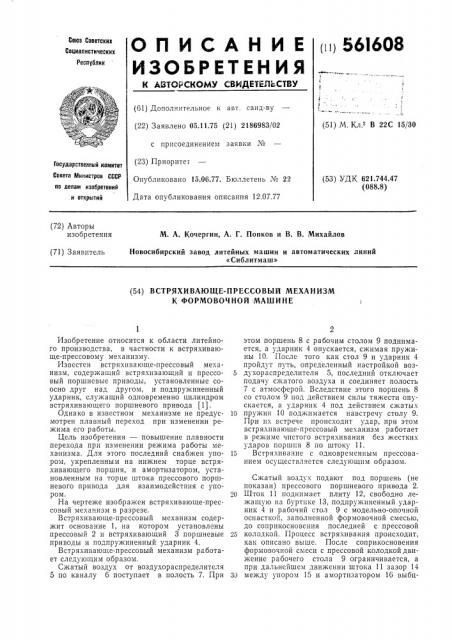

1ц 561608

Союз Советских

Социалистических

ОууИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 05.11.75 (21) 2186983/02 с присоединением заявки №

Государственный комитет (23) ПРиоРитет

Совета Министров СССР

Опубликовано 15.06.77. Бюллетень № 22 (51) М. Кл.2 В 22С 15/30 (53) УДК 621.744.47 (088.8) по делам изобретений.и открытий

Дата опубликования описания 12.07.77 (72) Авторы изобретения

М. А. Кочергин, А. Г. Попков и В. В. Михайлов

Новосибирский завод литейных машин и автоматических линий

«Сиблитмаш» (71) Заявитель (54) ВСТРЯХИВАЮЩЕ-ПРЕССОВЫЙ МЕХАНИЗМ

К ФОРМОВОЧНОЙ МАШИHE

Изобретение относится к области литейного производства, в частности к встряхивающе-прессовому механизму.

Известен встряхивающе-прессовый механизм, содержащий встряхивающий и прессовый поршневые приводы, установленные соосно друг над другом, и подпружиненный ударник, служащий одновременно цилиндром встряхивающего поршневого привода (11.

Однако в известном механизме не предусмотрен плавный переход при изменении режима его работы.

Цель изобретения — повышение плавности перехода при изменении режима работы механизма. Для этого последний снабжен упором, укрепленным на нижнем торце встряхивающего поршня, и амортизатором, установленным на торце штока прессового поршневого привода для взаимодействия с упором.

На чертеже изображен встряхивающе-прессовый механизм в разрезе.

Встряхивающе-прессовый механизм содержит основание 1, на котором установлены прессовый 2 и встряхивающий 3 поршневые приводы и подпружиненный ударник 4.

Встряхивающе-прессовый механизм работает следующим образом.

Сжатый воздух от воздухораспределителя

5 по каналу б поступает в полость 7. При этом поршень 8 с рабочим столом 9 поднимается, а ударник 4 опускается, сжимая пружины 10. После того как стол 9 и ударник 4 пройдут путь, определенный настройкой воз5 духораспределителя 5, последний отключает подачу сжатого воздуха и соединяет полость

7 с атмосферой. Вследствие этого поршень 8 со столом 9 под действием силы тяжести опускается, а ударник 4 под действием сжатых

1о пружин 10 поджимается навстречу столу 9.

При их встрече происходит удар, при этом встряхивающе-прессовый механизм работает в режиме чистого встряхивания без жестких ударов поршня 8 по штоку 11.

15 Встряхивание с одновременным прессованием осуществляется следующим образом.

Сжатый воздух подают под поршень (не показан) прессового поршневого привода 2.

20 Шток 11 поднимает плиту 12, свободно лежащую на буртпке 13, подпружиненный ударник 4 и рабочий стол 9 с модельно-опочной оснасткой, заполненной формовочной смесью, до соприкосновения последней с прессовой

25 колодкой. Процесс встряхивания происходит, как описано выше. После соприкосновения формовочной смеси с прессовой колодкой движение рабочего стола 9 ограничивается, а при дальнейшем движении штока 11 зазор 14

30 между упором 15 и амортизатором 16 выби561608

Формула изобретения

Составитель Н. Ромашова

Техред Л. Котова Корректор Л. Брахнина

Редактор Д. Павлова

Заказ 1528/4 Изд. ¹ 519 Тираж 995 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушскаи наб., д. 4/5

Типографии, пр. Сапунова, 2 рается, при этом смягчается ударная нагрузка от поршня 8 на шток 11.

Поскольку подача сжатого воздуха в полость 7 не прекращается, процесс встряхивания при этом продолжается. Однако в отличие от процесса чистого встряхивания рабочий стол 9 с поршнем 8 не перемещаются, а перемещается только ударник 4.

Для сохранения усилия, действующего со стороны пружин 10 на ударник 4 при прессовании, часть пружин выводится из контакта с ударником 4 за счет опускания плунжеров

17, которые опускаются благодаря постепенному вытеканию масла через дроссель (не показан). Время вытекания масла определяется настройкой дросселя и должно быть согласовано со временем прессования. Включение слива масла происходит от электромагнита (не показан). в начальный момент прессования.

Встряхивающе-прессовый механизм к формовочной машине для изготовления форм, 5 преимущественно литейных, содержащий встряхивающий и прессовый поршневые приводы, установленные соосно друг над другом, и подпружинен ный ударник, служащий одновременно цилиндром встряхивающего порш10 невого привода, о тл и ч а ю щи и ся тем, что, с целью повышения плавности перехода при изменении режима работы механизма, он снабжен упором, укрепленным на нижнем торце встряхивающего поршня, и амортиза15 тором, установленным на торце штока прессового поршневого привода и предназначенным для взаимодействия с упором.

Источники информации, принятые во внимание при экспертизе:

20 1. Патент Японии № 492656, кл. В 22С

15/30, 1974.
