1111 561746

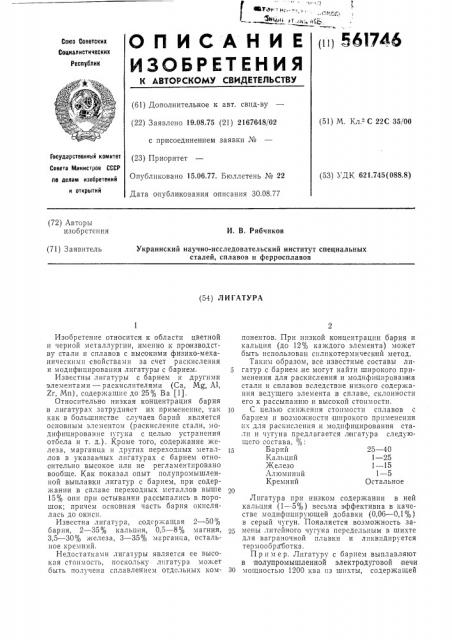

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 19.08.75 (21) 2167648/02 с присоединением заявки №

ГосУдврстввнный комитет (23) Приоритет

Сввета Министров СССР пв лелем изот етений Опубликовано 15.06.77. Бюллетень № 22 (51) M. Кл.- С 22С 35/00 (53) УДК 621.745(088 8) и открытий

Дата опубликования описания 30.08.77 (72) Авторы изобретения

И. В, Рябчиков

Украинский научно-исследовательский институт специальных сталей, сплавов и ферросплавов (71) Заявитель (54) Л И ГАТУРА

15

Изобретение относится к области цветной и черной металлургии, именно к про изводству стали и сплавов с высокими физико-механическими свойствами за счет раскисления и модиф ицирования лигатуры с барием.

Известны лигатуры с барием и другими элементами — раскислителями (Са, Mg, А1, Zr, Mn), содержащие до 25% Ва (1).

Относительно низкая концентрация бария в лигатурах затрудняет их применение, так как в большинстве случаев барий является основным элементом (раскисленпе стали, модифицирование чугуна с целью устранения отбела и т. д.). Кроме того, содержание железа, марганца н других переходных металлов в указанных лигатурах с барием относ ительно высокое или не регламентировано вообще. Как показал опыт полупромышленной выплавки лигатур с барием, при содержании в сплаве переходных металлов выше

15% они при остывании рассыпались в порошок; причем основная часть бария окнслялась до окиси.

Известна лигатура, содержащая 2 — 50% бария, 2 — 35% кальция, 0,5 — 8% магния, 3,5 — 30% железа, 3 — 35% марганца, остальное кремний.

Недостатками лигатуры является ее высокая стоимость, поскольку лигатура может быть получена сплавлением отдельных компонентов. При низкой концентрации бария и кальция (до 12% каждого элемента) может быть использован снлпкотермическ ий метод.

Таким ооразом, все известные составы лигатур с барием,не могут найти широкого применения для раскисления и модифицированная стали н сплавов вследствие низкого содержания ведущего элемента в сплаве, склонности его к рассыпанию и высокой стоимости.

С целью снижения стоимости сплавов с барием и возможности широкого применения нх для раскнсления и модпфицирования стали и чугуна предлагается л игатура следующего состава, %:

Барий 25 — 40

Кальций 1 — 25 железо 1 — 15

Алюминий 1 — 5

Кремний Остальное

Лигатура при низком содержании в ней кальция (1 — 5%) весьма эффективна в качестве модифицирующей добавки (0,06 — 0,1%) в серый чугун. Появляется возможность замены литейного чугуна передсльным в шихте для ваграночной плавки и ликвидируется термообработка.

Пример. Лигатуру с барием выплавляют в полупромышленной электродуговой печи

З0 мощностью 1200 ква нз шпхты, содержащей

561746

Составитель И. Черикова

Техред 3. Тараненко

Корректор Л. Котова

Редактор Э. Шибаева

Заказ 1611/12 Изд. № 563 Тираж 778 Подписное

IIHHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушскан наб., д. 4/5

Типографии, пр. Сапунова, 2

100 кг баритового концентрата, 80 KI газового угля, 53 кг коксика и 135 кг кварцита.

Химический состав бар ийсодержащего сырья, ..

BaSO4 68,8

8102 19,5

А120з 8,7

СаО 1,7

Плавки проводят непрерывным бесшлаковым процессом с закрытым калошником. Получают около 8 т лигатуры следующего состава, вес. /о..

Барий 30,7 — 35,7

Железо 2,1 — 8,0

Кальций 1,5 — 3,0

Алюминий 1,8 — 4,0

Углерод 0,16 — 0,25

Сера 0,02 — 0,13

Предлагаемая лигатура имеет следующие преимущест.ва: возможность получения углетермическим процессом в мощных электродуговых печах из дешевого сульфатного сырья; отсутствие склонности к рассыпанию вследствие регламентированного содержания железа в сплаве; универсальность лигатуры, 7. е. возможность использования для стали и сплавов различного сортамента; низкая стоимость: себестоимость 1 баз. т

5 (30% Ва) лигатуры составляет 450 — 500 руб. (Стоимость бария в сплаве снижена в 10—

15 раз).

Формула изобретения

10 Лигатура, содержащая барий, кальций, железо и кремний, отличающаяся тем, что, с целью повышения эффективности обработки металла, она дополнительно содержит алюминий при следующем соотношении

15 компонентов, вес. %.

Барий 25 — 40

Кальций 1 — 25

Железо 1 — 15

Алюминий 1 — 5

Крем,ний Остальное

Источники информации, 1принятые во внимание при экспертизе

1. Авторское свидетельство № 313889, кл.

С 22С 35/00, 1969.

25 2. Авторское свидетельство № 309969 кл.

С 22С 35/00, 1969.
