Раствор для химического полирования алюминия
Иллюстрации
Реферат

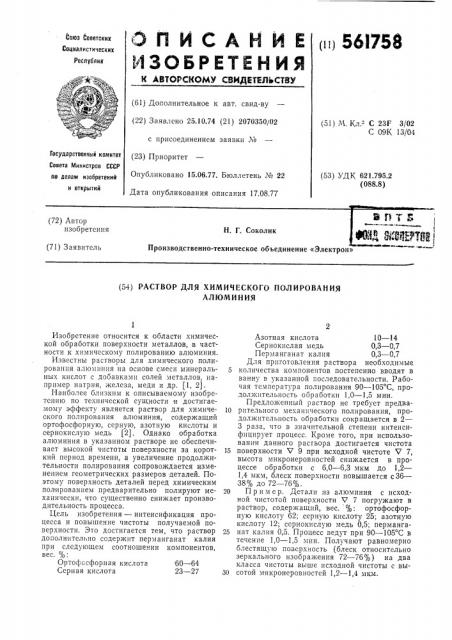

О П И С А Н И Е 1п1 561758
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (61) дополнительное к авт. свид-ву (22) Заявлено 25.10.74 (21) 2070350/02 с присоединением заявки No (23) Приоритет
Опубликовано 15.06,77. Бюллетень Ме 22
Дата опубликования описания 17.08.77 (51) Ч, Кл.- "С 23F 3/02
С 09К 13/04
Государственный комитет
Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.795.2 (088.8) В РТЕ
e ч °
OMR 32| 17И (72) Автор изобретения
Н. Г. Соколик (71) Заявитель
Производственно-техническое объединение «Электрон» (54) РАСТВОР ДЛЯ ХИМИЧЕСКОГО ПОЛИРОВАНИЯ
АЛЮМИНИЯ
Изобретение относится к области химической обработки поверхности металлов, в частности к химическому полированию алюминия.
Известны растворы для химического полирования алюминия на основе смеси минеральных кислот с добавками солей металлов, например натрия, железа, меди и др. (1, 2).
Наиболее близким к описываемому изобретению по технической сущности и достигаемому эффекту является раствор для химического полирования алюминия, содержащий ортофосфорную, серную, азотную кислоты и сернокислую медь (2). Однако обработка алюминия в указанном растворе не обеспечивает высокой чистоты поверхности за короткий период времени, а увеличение продолжительности полирования сопровождается изменением геометрических размеров деталей. Поэтому поверхность деталей перед химическим полированием предварительно полируют механически, что существенно снижает производительность процесса.
Цель изобретения — интенсификация процесса и повышение чистоты получаемой поверхности. Это достигается тем, что раствор дополнительно содержит перманганат калия при следующем соотношении компонентов, вес. о/о.
Ортофссфорная кислота 60 — 64
Серная кислота 23 — 27
Азотная кислота 10 — 14
Сернокислая медь 0,3 — 0,7
Перманганат калия 0,3 — 0,7
Для приготовления раствора необходимые
5 количества компонентов постепенно вводят в ванну в указанной последовательности. Рабочая температура полирования 90 — 105 С, продолжительность обработки 1,0 — 1,5 мин.
Предложенный раствор не требует предва10 рительного механического полирования, продолжительность обработки сокращается в 2—
3 раза, что в значительной степени интенсифицирует процесс. Кроме того, при использовании данного раствора достигается чистота
15 поверхности V 9 при исходной чистоте V 7, высота микронеровностей снижается в процессе обработки с 6,0 — 6,3 мкм до 1,2—
1,4 мкм, блеск поверхности повышается с36—
38о/о до 72 — 76þ/î.
20 Пример. Детали из алюминия с исходной чистотой поверхности V 7 погружают в раствор, содержащий, вес. . .ортофосфорную кислоту 62; серную кислоту 25; азотную кислоту 12; сернокислую медь 0,5; перманга25 нат калия 0,5. Процесс ведут при 90 — 105 С в течение 1,0 — 1,5 мин. Получают равномерно блестящую поверхность (блеск относительно зеркального изображения 72 — 76о/о) на два класса чистоты выше исходной чистоты с вы30 сотой мякронеровностей 1,2 — 1,4 мкм.
561758
Формула изобретения
Составитель А. Рычагов
Редактор Н. Корченко Техред 3. Тараненко Корректор О. Тюрина
Заказ 2100/4 Изд. № 603 Тираж 1130 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2
Описываемый раствор позволяет в 8-10 раз снизить трудоемкость процесса химического полирования алюминиевых деталей при одновременном повышении качества обработки, в связи с чем может найти широкое применение в технике, в частности при выпуске товаров народного потребления.
Раствор для химического полирования алюминия, содержащий ортофосфорную, серную, азотную кислоты и сернокислую медь, о тл ич а ю щи и с я тем, что, с целью интенсификации процесса и повышения чистоты получаемой поверхности, он дополнительно содержит перманганат калия при следующем соотношении компонентов, вес. :
Ортофосфорная кислота 60 — 64
5 Серная кислота 23 — 27
Лзотная кислота 10 — 14
Сернокислая медь 0,3 — 0,7
Перманганат калия 0,3 — 0,7
Источники информации, принятые во вни-.
10 мание при экспертизе
1. Справочное руководство по гальванотехнике. Ч. 1, перев. с нем., М., Металлургия, 1972, с. 263 — 270.
2, Лвторское свидетельство СССР № 194512, 15 кл. С 23F 3/02, 1965.
