СССР

М 56177

Класс 21h, 32

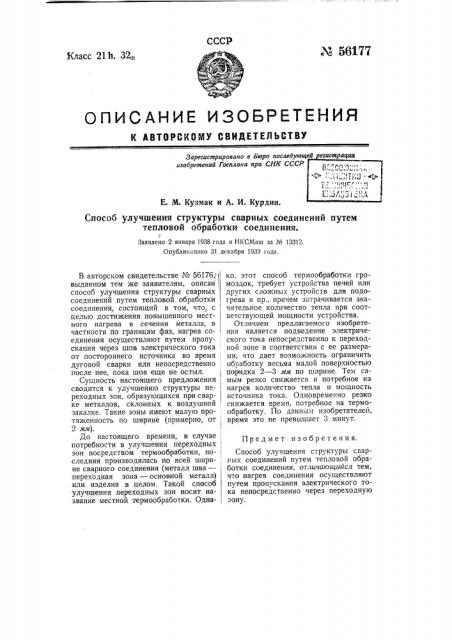

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зорегиетрировано в Бюро последующ изобретений Гоеилини при СНК СССР

Е. M. Кузмак и А. И. Курдин.

Способ улучшения структуры сварных соединений путем тепловой обработки соединения.

Заявлено 2 января 1938 года в НКСМаш за М 13312.

Опубликовано 31 декабря 1939 года.

Предмет изобретения.

В авторском свидетельстве Уе 56176, l выданном тем же заявителям, описан, способ улучшения структуры сварных соединений путем тепловой обработки соединения, состоящий в том, что, с целью достижения повышенного мест- кого нагрева в сечении металла, в, частности по границам фаз, нагрев со- единения осуществляют путем пропускания через шов электрического тока от постороннего источника во время дуговой сварки или непосредственно . после нее, пока шов еще не остыл.

Сущность настоящего предложения сводится к улучшени1о структуры пе- реходных зон, образующихся при свар- ке металлов, склонных к воздушной закалке. Такие зоны имеют малую про- . тяженность по ширине (примерно, от,, 2 мм).

До настоящего времени, в случае потребности в улучшении переходных, зон посредством термообработки, по- l следняя производилась по всей шири-, не сварного соединения (металл шва — переходная зона — основной металл) или изделия в целом. Такой способ улучшения переходных зон носит название местной термообработки. Одна-, ко, этот способ термообработки громоздок, требует устройства печей или других сложных устройств для подогрева и пр., причем затрачивается значительное количество тепла при соответствующей мощности устройства.

Отличием предлагаемого изобретения является подведение электрического тока непосредственно к переходной зоне в соответствии с ее размерами, что дает возможность ограничить обоаботку весьма малой поверхностью порядка 2 — 3 мм по ширине. Тем самым резко снижается и потребное на нагрев количество тепла и мощность источника тока. Одновременно резко снижается время, потребное на термообработку. По данным изобретателей, время это не превышает 3 минут.

Способ улучшения структуры сварных соединений путем тепловой обработки соединения, отличающийся тем, что нагрев соединения осуществляют путем пропускания электрического тока непосредственно через переходную зону.
