Реферат



- - 1 я

1 .

СССР ,«4 56212

1 Г с -.-,с

Ф

Ъ . k

I . —;е - - 1 °

ИЗОБРЕТЕНИЯ

Класс 42е, 35

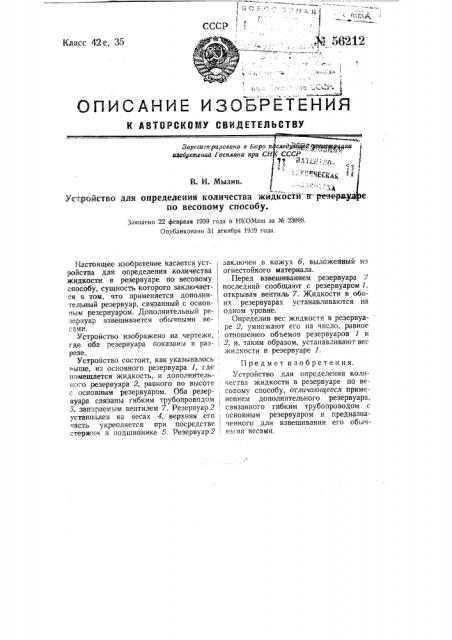

ОПИСАНИЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в аъ

Зарегистрировано в Беро п следрй®2 ррурщии иаобретений Госплана при СНф СССР ь|Л 1, - t ".;::, 1 ""- ВСЕЛЯ

В. И. Мызин. -1Л

Устройство для определения количества жидкостй"в" по весовому способу.

Заявлено 22 февраля 1939 года в НКОМаш за М 23098.

Опубликова <о 31 декабря 1939 года.

Предмет изобретения.

Устройство для определения количества жидкости в резервуаре по весовому способу, отличающееся применением дополнительного резервуара, связанного гибким трубопроводом с основным резервуаром и предназначенного для взвешивания его обычttüëè весами.

Настоящее изобретение касается уст- ройства для определения количества, жидкости в резервуаре по весовому способу, сущность которого заключает-

ettt в том, что применяется дополнительный резервуар, связанный с основным резервуаром. Дополнительный ре- . зервуар взвешивается обычными ве-

C3MP, Устройство изображено на чертеже,, где оба резервуара показаны в раз-; резе.

Устройство состоит, как указывалось выше, из основного резервуара 1, где помещается жидкость, и дополнительного резервуара 2, равного по высоте с основным резервуаром. Оба резер- . вуара связаны гибким трубопроводом, 3, запираемым вентилем 7. Резервуар2 установлен на весах 4, верхняя его часть укрепляется при посредстве стержня в подшипнике 5. Резервуар 2 заключен в кожух б, выложенный из огнестойкого материала.

Перед взвешиванием резервуара 2 последний сообщают с резервуаром 1, открывая вентиль 7. Жидкости в обоих резервуарах устанавливаются на одном уровне.

Определив вес жидкости в резервуаре 2, умножают его иа число, равное отношени1о объемов резервуаров 1 и

2, и, таким образом, устанавливают вес жидкости в резервуаре 1.

И авторскому свидетельству В. И. Мызина М 56212
