Реферат

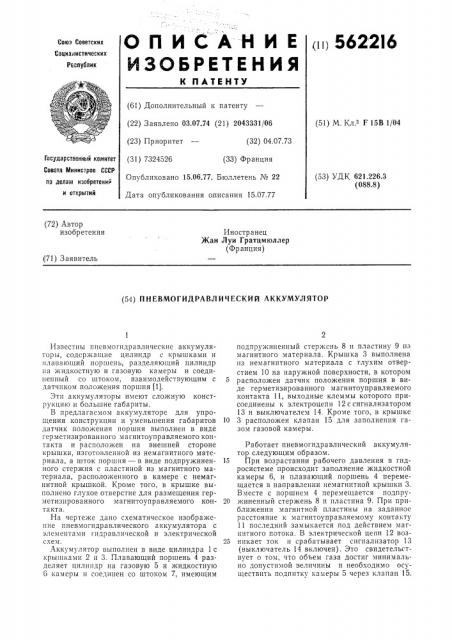

ОПИСАН И Е

ИЗОБРЕТЕНИЯ пп 5622)6

Союз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 03.07.74 (21) 2043331/06 (51) М. Кл. - F 15B 1/04 (32) 04.07.73 (23) Приоритет (31) 7324526

Государственный комитет

Совета Министров СССР по делая изобретений и открьпий (33) Франция (53) УДК 621.226.3 (088.8) Опубликовано 15.06.77. Бюллетень ¹ 22

Дата опубликования описания 15.07.77 (.72) Автор изобретения

Иностранец

Жан Луи Гратцмюллер (Франция) (71) Заявитель (54) и и евмо гид рлвл и ч ес Ки и л ККумулято Р

Известны пневмогидравлические аккумуляторы, содержащие цилиндр с крышками и плавающий поршень, разделяющий цилиндр на жидкостную и газовую камеры и соединенный со штоком, взаимодействующим с датчиком положения поршня (1).

Эти аккумуляторы имеют сложную конструкцию и большие габариты.

В предлагаемом аккумуляторе для упрощения конструкции и уменьшения габаритов датчик положения поршня выполнен в виде герметизированного магнитоуправляемого контакта и расположен на внешней стороне крышки, изготовленной из немагнитного материала, а шток поршня — в виде подпружиненного стержня с пластиной из магнитного материала, расположенного в камере с немагнитной крышкой. Кроме того, в крышке выполнено глухое отверстие для размещения герметизированного магнитоуправляемого контакта.

На чертеже дано схематическое изображение пневмогидравлического аккумулятора с элементами гидравлической и электрической схем.

Аккумулятор выполнен в виде цилиндра 1 с крышками 2 и 3. Плавающий поршень 4 разделяет цилиндр на газовую 5 и жидкостную

6 камеры и соединен со штоком 7, имеющим подпружиненный стержень 8 и пластину 9 из магнитного материала. Крышка 3 выполнена пз немагнитного материала с глухим отверстием 10 на наружной поверхности, в котором расположен датчик положения поршня в виде герметизированного магнитоуправляемого контакта 11, выходные клеммы которого присоединены к электроцепи 12 ссигнализатором

13 и выключателем 14. Кроме того, в крышке

10 3 расположен клапан 15 для заполнения газом газовой камеры.

Работает пневмогидравлический аккумулятор следующим образом.

15 При возрастании рабочего давления в гидросистеме происходит заполнение жидкостной камеры 6, и плавающий поршень 4 перемещается в направлении немагнитной крышки 3.

Вместе с поршнем 4 перемещается подпру20 жиненный стержень 8 и пластина 9. При приближении магнитной пластины на заданное расстояние к магнитоуправляемому контакту

11 последний замыкается под действием магнитного потока. В электрической цепи 12 воз25 никает ток и срабатывает сигпализатор 13 (выключатель 14 включен). Это свидетельствует о том, что объем газа достиг минимально допустимой величины и необходимо осуществить подпитку камеры 5 через клапан 15.

562216

Формула изобретения

Составите. п М. Амбросимова

Техред И. Позняковская Корректор Л. Котова

Редактор H. Коган

Заказ 1474/!7 Изд. ¹ 515 Тираж 914 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раугпская наб., д. 4/5

Типография, пр Сапунова, 2

1. Пневмогидравлический аккумулятор, содержащий цилиндр с крышками и плавающий поршень, разделяющий цилиндр на жидкостную и газовую камеры и соединенный со штоком, взаимодействующим с датчиком положения поршня, о т л и ч аю шийся тем, что, с целью упрощения конструкции и уменьшения габаритов, датчик положения поршня выполнен в виде герметизированного магнитоуправляемого контакта и пасположен на внешней стороне крышки, изготовленной из немагнитного материала, а шток поршня — в виде подпружиненного стержня с пластиной из магнитного материала, расположенного в камере с немагнитной крыш5 кой.

2. Аккумулятор по и. 1, о тл и ч а ю щи и с я тем, что в крышке выполнено глухое отверстие для размещения герметизированного магнитоуправляемого контакта.

1О Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 1221340, Кл. F 15В

1/04, 25.08.72. (прототип),
