Реферат



лъ

1 оиру

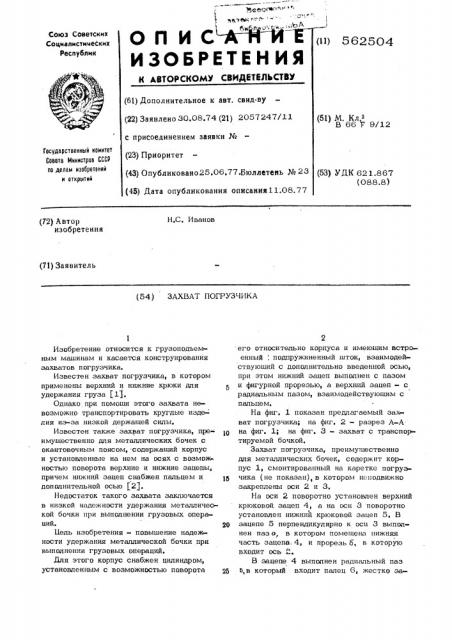

Ь о и и с"мчи-"ттИЗОБРЕТЕН И

Союз Советских

Социалистииеских

Ресттублик

) 562504

K АВТОРСКОМУ СВИДЕТЕЛЬСТВ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.08.74 (21) 2057247/1 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.06.77.Бюллетень (45) Дата опубликования описания11.0

) М. Кл.о

В 66 7 9/12

Гасудврственный номнтет

Совета Министров СССР оо делам изаоретеннй и открытий

) ДК 621,867 (088.8) Н.С. Иванов (72) Автор изобретения (71) За я вител ь (54) ЗАХВАТ ПОГРУЗЧИКА

Изобретение относится к грузоподъемным машинам и касается конструирования захватов погрузчика, Известен захват погрузчика, в котором применены верхний и нижние крюки для 5 удержания груза (11, Однако при помощи этого захвата невозможно транспортировать круглые изде- лия иэ-за низкой держащей силы, Известен также захват погрузчика, преимущественно для металлических бочек с окантовочным поясом, содержащий корпус и установленные на нем на осях с возможностью поворота верхние и нижние зацепы, причем нижний зацеп снабжен пальцем и И дополнительной осью (2Д.

Недостаток такого захвата заключается в низкой надежности удержания металлической бочки при выполнении грузовых операций. 20

Бель изобретения - повышение надежности удержания металлической бочки при выполнении грузовых операций.

Для этого корпус снабжен цилиндром, установленным с возможностью поворота р его относительно корпуса и имеющим встроенный . подпружиненный шток, взаимодействующий с дополнительно введенной осью, при этом нижний зацеп выполнен с пазом и фигурной прорезью, а верхний зацеп - с радиальным пазом, взаимодействующим с пальцем.

На фиг. 1 показан предлагаемый зах ват погрузчика; на фиг. 2 — разрез А-A на фиг. 1; на фиг. 3 «захват с транспортируемой бочкой, Захват погрузчика, преиму|цественно для металлических бочек, содержит корпус 1, смонтированный на каретке погрузчика (не показан), в котором неподвижно закреплены оси 2 и 3, На оси 2 поворотно установлен верхний крюковой зацеп 4, а на оси 3 поворотно установлен нижний крюковой зацеп 5. В зацепе 5 перпендикулярно к оси 3 выполнен паз а, в котором помещена нижняя часть зацепа. 4, и прорезь о, в которую входит ось 2, В зацепе 4 выполнен радиальный паз о,в который входит палец 6, жестко за562504 крепленный на зацепе 5. Зацеп 5 связан с фиксатором,,состоящим из шарнирно установленного на оси 7 и жестко закреплен- . ного в корпусе 1 цилиндра 8, внутри которого помещена пружина 9, взаимодейсч вующая со штоком 10, один конец которого выполнен в виде вилки 11.

В вилку 11 входит ось 12, установленная на зацепе 5, Зацепы 4 и 5 захватывают; окантовочный пояс 13 бочки 14. 10

Захват погрузчика работает следующим образом, При упоре нижнего зацепа 5 в оканто- вочный пояс 13 бочки 14 нижний зацеп поворачивается на оси 3. При этом палец 15

6, перемещаясь в пазу 5, поворачивает верхний зацеп 4 по часовой стрелке относительно оси 2.

Взаимное сближение зацепов 4 и 5 продолжается до тех пор, пока прорезь О не переместится относительно оси 2 в правое крайнее положение. Одновременно, при повороте нижнего зацепа 5, связанная с ним ось 12, перемещая шток 10, сжимающий пружину 9, вызывает поворот цилиндра 8 относительно оси 7 до тех пор, пока линия действия пружины 9 не пройдет мертвое положение . При этом пружина 9, разжимаясь, толкает шток 10 и фиксирует зацепы 4 и 5 в сомкнутом положении относительно окантовочного пояса 13 бо:. ;и

14ф ормула изобретения

Захват погрузчика, преимущественно для металлических бочек с окантовочным поясом, содержащий корпус и установленные на нем на осях с возможностью поворота верхние и нижние зацепы, причем нижний зацеп снабжен пальцем и дополнительной осью, отличающийся тем, что, с целью повышения надежности удержания металлической бочки при выпол ненни грузовых операций, корпус снабжен цилиндром, установленным с возможностью поворота его относительно корпуса и имеющим встроенный поДпружиненный шток, взаимодействующий с дополнительно введенной осью, при, этом нижний зацеп выполнен с пазом и фигуоной прорезью, а верхний зацеп - с радиальным пазом, взаимодействующим с пальцем.

Источники информации, принятые во внимание при экспертизе.

1. Альбом типовых грузозахватных усч» ройств. механизмов и приспособлений для перегрузочных работ И 8204. Иэа-во

"Транспорт" Л., 1970r.. с. 91-92.

2. Каталог Грузозахватное приспособление для баэ и складов", М., 1970 r.. с, 207 и 116.
