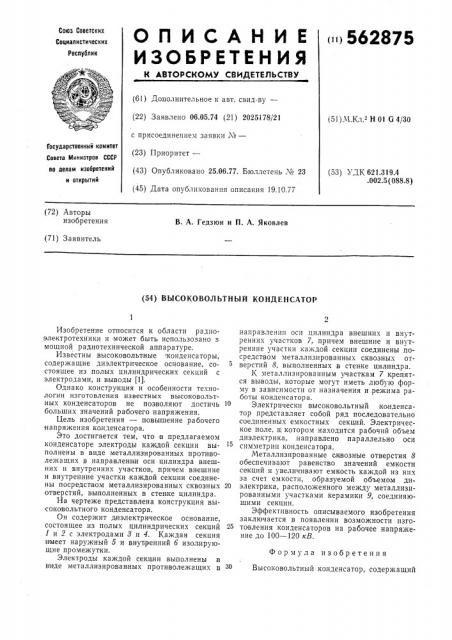

ОП ИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<«>562875

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.05.74 (21) 2025178/21 с присоединением заявки М— (23) Приоритет— (43) Опубликовано 25.06.77. Бюллетень ¹" 23 (45) Дата опубликования описания 19.10.77 (51) М.Кл. Н 01 G 4/30

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.319А .002 5(088.8) (72) Авторы изобретения

В. А. Гедзюн и П. А. Яковлев (71) Заявитель (54) ВЪ1СОКОВОЛЪТНЫЙ КОНДЕНСАТОР

Изобретение относится к области радиоэлектротехники и может быть использовано в мошной радиотехнической аппаратуре.

Известны высоковольтные конденсаторы, содержащие диэлектрическое основание, состоящее из полых цилиндрических секций с электродами, и вы.воды (1).

Однако конструкция и особенности технологии изготовления известных высоковольтных конденсаторов не позволяют достичь больших значений рабочего напряжения.

Цель изобретения — повышение рабочего напряжения конденсатора.

Это достигается тем, что в предлагаемом конденсаторе электроды каждой секции выполнены в виде металлизированных противолежащих в направлении оси цилиндра внешних и внутренних участков, причем внешние и внутренние участки каждой секции соединены посредством металлизированных сквозHbIx отверстий, выполненных в стенке цилиндра.

На чертеже представлена конструкция высоковольтного конденсатора.

Он содержит диэлектрическое основание, состоящее из полых цилиндрических секций

1 и 2 с электродами 8 и 4. Каждая секция имеет наружный б и внутренний б изолирующие промежутки.

Электроды каждой секции выполнены в вниде металлизированных противолежащих B направлении оси цилиндра внешних и внутренних участков 7, причем внешние и внутренние участки каждой секции соединены посредством металлизированных сквозных отверстий 8, выполненных в стенке цилиндра.

К металлизированным участкам 7 крепятся выводы, которые могут иметь любую форму в зависимости от назначения и режима работы конденсатора.

Электрически высоковольтный конденсатор представляет собой ряд последовательно соединенных емкостных секций. Электрическое поле, в, котором находится рабочий объем диэлектрика, направлено параллельно оси симметрии конденсатора.

Металлизированные сквозные отверстия 8 обеспечивают равенство значений емкости секций и увеличивают емкость каждой из них за счет емкости, образуемой объемом ди20 электрика, расположенного между металлизированными участками керамики 9, соединяющими секции.

Эффективность описываемого изобретения заключается в появлении возможности изго25 товления конденсаторов на рабочее напряжение до 100 — 120 кВ.

Формула изобретения

Высоковольтньш конденсатор, содержащий

562875

7 7

Составитель Г. Блинкова

Редактор Л. Народная Текред В. Рыбакова Корректор В, Гутман

Заказ 538/1430 Изд. № 77 Тираж 995 Подписное. ЦНИИПИ Государственного комитета Глвета Министров ГССР по делам изобретений и открытий

Москва, Ж-35. Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» диэлектрическое основание, состоящее из полых цилиндрических секций с электродами, и выводы, отличающийся тем, что, с целью повышения рабочего напряжения конденсатора, электроды каждой секции выполнены в виде металлизированных противолежащих в направлении оси цилиндра внешних и внутренних участков, причем внешние и внутренние участки каждой секции соединены посредством металлизированных сквозных отверстий, выполненных в стенке цилиндра.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 48842, М. Кл. Н 01 G 3/07 от 1935 г. (прототип).
