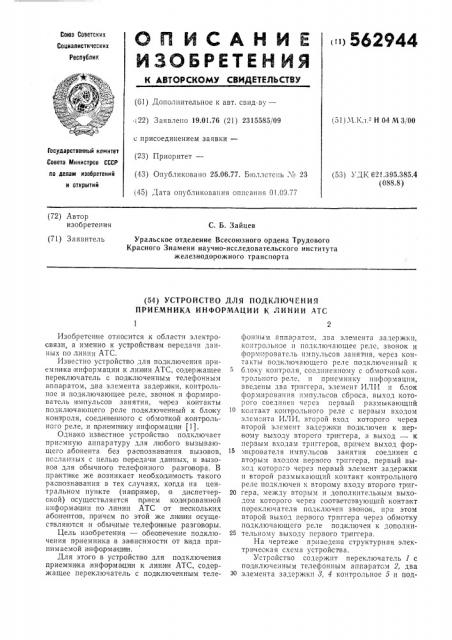

)562944

ОЛ ИСАНИ Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.01.76 (21) 2315585/09 (51) Ч/Кл. Н 04 МЗ/00 с присоединением заявки— (23) Приоритет— (43) Опубликовано 25.06.77. Бюллетень X 23 (45) Дата опубликования описания 01.03.77

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.395.385.4 (088.8) (72) Автор изобретения

С. Б. Зайцев (71) Заявитель

Уральское отделение Всесоюзного ордена Трудового

Красного Знамени научно-исследовательского института железнодорожного транспорта (54) УСТРОЙСТВО ДЛЯ ПОДКЛЮЧЕНИЯ

ПРИЕМНИКА ИНФОРМАЦИИ К ЛИНИИ АТС

Изобретение относится к области электросвязи, а именно к устройствам передачи данных по линии АТС.

Известно устройство для подключения приемника информации к лин ии АТС, содержащее переключатель с подключенным телефонным

aIIIIaipaтом, два элемента задержки, контрольное и подключающее реле, звонок и форми!рователь и мпульсов занятия, через контакты подключающего реле под|ключенный к блошку конпроля, соединенного с обмоткой, контрольного реле, и приемн|ику инфо рмаци и (1).

Однако известное устройство подключает приемную аппаратуру для любого вызывающего абонента без распозна вания вызовов, пссланиых с целью передачи данных, и вызовов для обычного телефонного разговора. В практике же:возникает необхадимость такого раапозна вания в тех случаях, когда на центральном пун кте (нап риме р, в диспетчерской) о|существляется п р ием кодированной информации по линии АТС от нескольких абонентов, причем по этой же ли и и;и осущест вляются и обычные телефонные,разговоры.

Цель изобретения — о беапечение подключения приемника в зависимости от вирда принимаемой информации.

Для это го в устройство для подключения приемничка информацтви к лики и АТС, содвржащее пере ключатель с подключенным телефо нным аппаратом, два элемента задержки, кснтрольное и подключающее реле, звонок и формирователь импульсов занятия, через контакты подкгпочающего реле подключенный к блоку контроля, соединенному с обмоткой контрольного реле, и приемнику информации, введены два триггера, элемент ИЛИ и блок формирования импульсов сброса, выход которого соединен через первый размыкающий

1о контакт контрольного реле с первым входом элемента ИЛИ, второй вход которого через второй элемент за1держкси подключен к первому выходу второго триггера, а выход к первым входам триггеров, причем выход формирователя импульсов занятия соединен с вторым входом первого триггера, первый выход которо"0 через первый элемент задержки и второй размыкающий контакт контрольного реле подключен к второму входу второго тр иг20 гера, между вторым и дополнительным выходом которого через соответствующий контакт переключателя подключен звонок, при этом второй выход перьвого триггера через обмотку подключающего реле подключен к дополни25 тельному выходу первого триггера.

На чертеже приведена структурная электричеокая схема устройства.

Устройство содержит переключатель 1 с подсключенным телефонным аппа ратом 2, два зо элемента задерхокн 8, 4 контрольное 5 и под562944

30

55 ключающсе б реле, триггеры 7, 8, блок 9 формирования импульсов сброса, выход которого соединен через пер вый размыкающий контакт

10 контрольного реле 5 с перовым входом элемента ИЛИ 11, второй вход которого через втсрой элемент задержки 4 подключен к первому выходу вто рого триггера 8, а выход — к первым входам триггеров 7 и 8, формирователь 12 импульсов занятия, Bxo÷û которого через контакты 18 и 14, подключающего .реле б полклю 1ены к блошку контроля 15 и приемни у 16 информации и, а выход соединен с вторым входом первого триггера 7, первый выход которого через пер|вый элемент задержкм 8 и второй размыкающий контакт 17 контрольного реле 5 подключен к второму входу второго триггера 8, между вто|рым и до|полнительным выходом которого через соответствующий конта кт переключателя 1 подключен звонок 18, при этом вто рой и дополнительный выход пер вото тригге ра 7 соединены через обмотку по", Këþ÷àloùåãо реле б.

Устрой ство лля под ключения приемника инфср мации к лини и АТС,ра ботает следующим образом.

В исходном состоянии переключатель 1 подключает телефонную линию 19 АТС к формлрователю 12 импульсов занятия. Пр и посту*плении гызова с линии в виде посылки пе.ременного тока фс рмирователь импульсов занят1ия по окон1ании ее выдает импульс, который переключает тр|иггер 7 танским образом, что подключающее реле 6 становится нод ток и свежими контактами 18 и 14 по IK;IIo !aeT к линии дроссель удержания 20, приемник 1гнфор мации 16 с блоком ответа 21 и блок контроля 15 с контрольным реле 5 на выходе.

При подключен ил триггера 7 на его единичном выходе появляется напряжение, включающее элемент задержки 8, KoTоpblII выдерживает вовремя, необходимое абоненту для подключения аппаратуры пе редачи,информации.

Если в течение времени задержки абонент включит а ппаратуру пе реда чи инфо рмац и и, то в линии появляется несущая частота, которая воспринимается блоком Koí!òðîëÿ 15, срабатывает контрольное реле 5, которое контактами

10, 17 отключает выход зле мента задержки 8 от входа триггера 8 и блок формирования импульсов сброса 9 от элемента ИЛИ 11. В телефонную линию из блока ответа 21 поступает сигнал готовности аппаратуры к приему информации, и далее обычным путем про исход ит прием информации. Ееа!Н же вызов пришел от абонента, не имеющего аппаратуры пер едачи,информации или желающего перегово р ITb с лиспетчером,To после выдержки времени элементом задор?к к и 8 в линии не поя вляется несущая частота и импульс с выхода элемента задер?кк?l 8 че рез размыкающий контакт 17 ко11т рольного реле 5 поступает на вход т,::1гге ра 8, прги этосом одновременно включаются з3oiloK 18 H элемент задор?кки 4. ЗвоíoK 18 ззонит в течение вр|еменн, опр;1еляемого длительностью задержки; по окончании этого времени, если диспетчер не снял трубку н не перевел переключатель 1 в нижнее поло?KieHIHe, с выхода элемента за+Gp?KIKH 4 через элемент ИЛИ 11 производится сбро" триггеров 7, 8 по нулевому входу и отключение прием ника инфо рмации 16,и дросселя удержания

20 от телефонной .тинии 19. Есл и диспетчер, услыша в звонок, снял трубку и перевел персключатель 1 в нижнее поло?ке1гие, то к линни

19,подключается телефонный аппарат 2, звонок 18 и приемник информации 16 отключаются, а сброс триггеров 7, 8 производится, как описано.

При прием кодированной информации в случае пропадания уровня несущей частоты контакт 17 контрольного реле 5, соелиняющий элемент задержки 8 с триггером 8, замыкается, триггер 8 пе ребрасывается, звонит звонок

18 и далее так же, как в случае приглашения к разгово|ру. Если передача лан ных закончена полностью, то в л1нию 19 идет сигнал из опека ответа 21 о том, что информация принят».

Под действием этого ?Ke сигнала в блоке 9 формируется имнъ,Ibe сброса, который отключен ия передающей аппаратуры и замыкания контактов 10, 17 контрольного реле 5 через элемент ИЛИ 11 поступает на нулевые входы триггеров 7, 8, и схема прихо",HT в ихолное состояние.

Устройство лля полключення присмн 1ка информации к лини11 АтС оовооожлает лч— петчсра от необходимости подключать вру I ную пр иемннк иноформации, позволяет испо lbзевать одну лин»1о АТС как лля пр иема колизированной инфор мации, так и лля пр?нема обычных телефонных разговоров.

Формула изобретения

Устройство для подключения приемника информации к линни АТС, содержащее перек1початель с подключенным телефонным аппарато м, два элемента задержки, контрольное и подключающее реле, звонок и формирователь импульсов занятия, черкез конта|кты подключающего реле подключенный к блоку контроля, соединенному,с обмоткой контрольного реле, .и llpHeMHIHIKу ин фо рмац ии, отл H ч а ющ е е с я тем, что, с целью обеспечения подключения приемника в за виаимасти от вида принимаемой информации, введены лва триггера, элемент ИЛИ и блок фор щрования импульсов сброса, выход которого соединен через пер(вый размыкающий контакт контрольного реле с первым входом элемента ИЛИ, второй вход которого через второй элемеггsagep»m!H подкл1очен к пер вому выходу второго триггера, а выход — к первым входам три1.гвров, причем выхол формирователя пмпуль со в занятия соединен с вторым входом нсрвого триггера, первый выход которо".о leрез первый элемент задер?кк и и второй размыкающий контакт контрольного реле подK.lþ÷eн к второму входу второго т; I ера, между вторым и дополнительным выходом ко562944

1. Патент Франции № 2088901, кл. Н 04 М

5 3/00, 1971.

Г

1 1

/ )рр

Е (Г

Сос-а-г-итель Н. П1катови

Текред И. Карандашова

Корректор В. Гутман

Редактор О. Степина

Заказ 503/1177 11:д. Я 53 Тиратк 818 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и откры-ий

Москва, /К-35, Раушскан наб., д. 175

Тип. Харьк. фил. пред. «Патент» чщрого через соответствующий контакт переключателя под/ключен звонок, пр/и этом второй выход пер/вого surrey.а через обмотку подключающего реле подключен к дополнительному выходу пер/вого пр1иггера.

Источи/ик информации, принятый во внимание пр1и экспе1ртизе.
