пц 563313

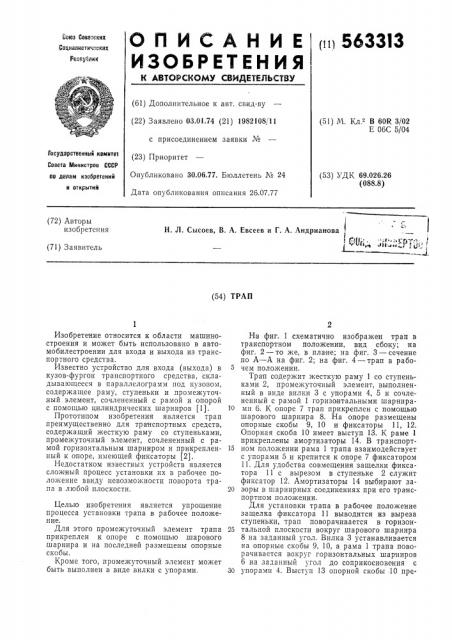

ОПИСАНИЕ

ИЗОЬ ИтИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьоюа Соеетскнх

Социалистн,вских

Реслуолн» (61) Дополнительное к авт. свид-ву (22) Заявлено 03.01.74 (21) 1982108/11 с присоединением заявки № (51) М. Кл. В 60R 3/02

Е 06С 5/04

Совета Министров СССР ло делам изобретений и открытий

Опубликовано 30.06.77. Бюллетень ¹ 24

Дата опубликования описания 26.07.77 (53) УДК 69.026.26 (088.8) ) Н. Л. Сысоев, В. А. Евсеев и Г. А. Андрианова: C Li; (72) Авторы изобретения (71) Заявитель (54) ТРАП

ГосУдаРстеенный комитет (23) П иор

Изобретение относится к области машиностроения и может быть использовано в автомобилестроении для входа и выхода из транспортного средства.

Известно устройство для входа (выхода) в кузов-фургон транспортного средства, складывающееся в параллелограмм под кузовом, содержащее раму, ступеньки и промежуточный элемент, сочлененный с рамой и опорой с помощью цилиндрических шарниров (11.

Прототипом изобретения является трап преимущественно для транспортных средств, содержащий жесткую раму со ступеньками, промежуточный элемент, сочлененный с рамой горизонтальным шарниром и прикрепленный к опоре, имеющей фиксаторы (2).

Недостатком известных устройств является сложенный процесс установки их в рабочее положение ввиду невозможности поворота трапа в любой плоскости.

Целью изобретения является упрощение процесса установки трапа в рабочее положение.

Для этого промежуточный элемент трапа прикреплен к опоре с помощью шарового шарнира и на последней размещены опорные скобы.

Кроме того, промежуточный элемент может быть выполнен в виде вилки с упорами.

На фиг. 1 схематично изображен трап в транспортном положении, вид сбоку; на фиг. 2 — то же, в плане; на фиг. 3 — сечение по А — А на фиг. 2; на фиг. 4 — трап в рабо5 чем положении.

Трап содержит жесткую раму 1 со ступеньками 2, промежуточный элемент, выполненный в виде вилки 3 с упорами 4, 5 и сочлененный с рамой 1 горизонтальными шарнира10 ми 6. К опоре 7 трап прикреплен с помощью шарового шарнира 8. На опоре размещены опорные скобы 9, 10 и фиксаторы 11, 12.

Опорная скоба 10 имеет выступ 13. К раме 1 прикреплены амортизаторы 14. В транспорт15 ном положении рама 1 трапа взаимодействует с упорами 5 и крепится к опоре 7 фиксатором

11. Для удобства совмещения защелки фиксатора 11 с вырезом в ступеньке 2 служит фиксатор 12. Амортизаторы 14 выбирают за20 зоры в шарнирных соединениях при его транспортном положении.

Для установки трапа в рабочее положение защелка фиксатора 11 выводится из выреза ступеньки, трап поворачивается в горизон25 тальной плоскости вокруг шарового шарнира

8 на заданный угол. Вилка 3 устанавливается на опорные скобы 9, 10, а рама 1 трапа поворачивается вокруг горизонтальных шарниров

6 на заданный угол до соприкосновения с

30 упорами 4. Выступ 13 опорной скобы 10 пре5633!3 дупреждает сдвиг трапа вправо в рабочем положе нии.

Благодаря креплению промежуточного элемента к опоре с помощью шарового шарнира и размещению на ней опорных скоб облегчается установка трапа в рабочее положение.

Шаровой шарнир позволяет изменять плоскость вращения трапа, что необходимо для обхода выступающих частей, расположенных на опоре, Формула изобретения

1. Трап преимущественно для транспортных средств, содержащий жесткую раму со ступеньками, промежуточный элемент, сочлененпый с рамой горизонтальным шарниром и прикрепленный к опоре, имеющей фиксаторы, отличающийся тем, что, с целью упрощения процесса установки трапа в рабочее положение, промежуточный элемент прикреп.лен к опоре с помощью шарового шарнира и на последней размещены опорные скобы.

2. Трап по п. 1, отличающийся тем, что промежуточный элемент выполнен в виде

10 вилки с упорами.

Источники ив формации, принятые во внимание при экспертизе

1. Патент США № 3516515, кл. 182-97, 1969.

2. Патент США № 3545567, кл. 182-97, 1970

15 (прототип) .
