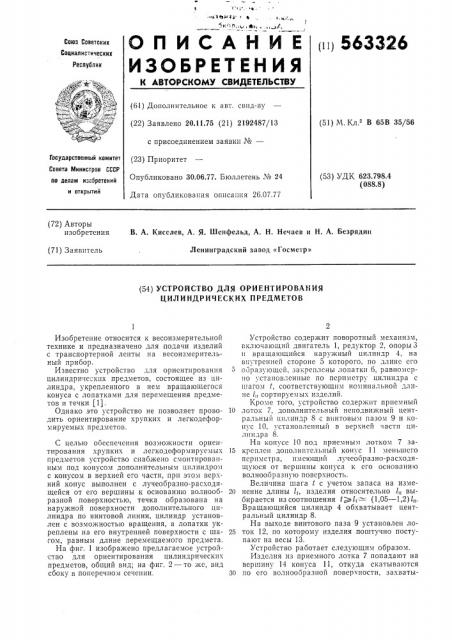

О П И С А Н И Е () 563326

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслуолик ф-+Ъь...

;(—:й (61) Дополнительное к авт. свид-ву (51) М Кл г В 65В 35/56 (22) Заявлено 20.11.75 (21) 2192487/13 с присоединением заявки №вЂ”

ГосУааРственный комитет (23) г1риоритет

Совета Министров СССР

Опубликовано 30.06.77. Бюллетень № 24 (53) УДК 623.7984 (088.8) и открытий

Дата опубликования описания 26.07.77 (72) Авторы изобретения

В. А. Киселев, А, Я. Шенфельд, А. Н. Нечаев и H. А. Безрядин

Ленинградский завод «Госметр» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОРИЕНТИРОВАНИЯ

ЦИЛИНДРИЧЕСКИХ ПРЕДМЕТОВ

Изобретение относится к весоизмерительной технике и предназначено для подачи изделий с транспортерной ленты на весоизмерительный прибор.

Известно устройство для ориентирования цилиндрических предметов, состоящее из цилиндра, укрепленного в нем вращающегося конуса с лопатками для перемещения предметов и течки (1).

Однако это устройство не позволяет проводить ориентирование хрупких и легкодеформируемых предметов.

С целью обеспечения возмо>кности ориентирования хрупких и легкодеформирусмых предметов устройство снабжено смонтированным под конусом дополнительным цилиндром с конусом в верхней его части, при этом верхний конус выполнен с лучеобразно-расходящейся от его вершины к основанию волнообразной поверхностью, течка образована на наружной поверхности дополнительного цилиндра по винтовой линии, цилиндр установлен с возможностью вращения, а лопатки укреплены на его внутренней поверхности с шагом, равным длине перемещаемого предмета.

На фиг. 1 изображено предлагаемое устройство для ориентирования цилиндрических предметов, общий вид; на фиг. 2 — то же, вид сбоку в поперечном сечении.

Устройство содержит поворотный механизм, включающий двигатель 1, редуктор 2, опоры 3 и вращающийся наружный цилиндр 4, на внутренней стороне 5 которого, по длине сго образующей, закреплены лопатки 6, равномерно установленные по периметру цилиндра с шагом t, соответствующим номинальной длине 1„сортируем ых изделий.

Кроме того, устройство содержит приемный

10 лоток 7, дополнительный неподвижный центральный цилиндр 8 с винтовым пазом 9 и конус 10, установленный в верхней части цилиндра 8.

На конусе 10 под приемным лотком 7 за15 креплен дополнительный конус 11 меньшего псримстра, имеющий лучеобразно-расходящуюся от всршины конуса к его основани о волнообразную повсрхность.

Величина шага 1 с учетом запаса на изме20 нение длины 1;, изделия относительно 1„выбирается из соотношения t) 1,= (1,05 — 1,2) 1„.

Вращающийся цилиндр 4 обхватывает центральный цилиндр 8.

На выходе винтового паза 9 установлен ло25 ток 12, по которому изделия поштучно поступают на весы 13.

Устройство работает следующим образом.

Изделия из приемного лотка 7 попадают на вершину 14 конуса 11, откуда скатываются

ЗО по его волноооразной поверхности, захваты563326 ваются вращающимися лопатками 6 и, соскальзывая с конуса 10, поступают в винтовой паз 9.

Перемещаемые лопатками 6 изделия, пройдя винтовой паз 9, поштучно подаются на выходной лоток 12 и далее на весы 13, Наличие в верхней части центрального цилиндра двух конусов, один из которых имеет волнообразную поверхность, и вращающихся лопаток, захватывающих скатывающиеся по конусам поступающие изделия, позволяет с большой точностью производить поштучную ориентированную подачу изделий из хрупкого материала на весы и другие аналогичные приборы для последующих операций с ними (сортировки, маркировки и т. д.).

Формула изобретения

Устройство для ориентирования цилиндрических предметов, например, при подаче их

20 к весам, состоящее из цилиндра, коаксиально смонтированного в нем конуса, лопаток для перемещения предметов и течки, о т л и ч а ющ е е с я тем, что, с целью обеспечения возможности ориентирования хрупких и легкодеформируемых предметов, оно снабжено смонTHpoBBHHbIN под конусом дополнительным цилиндром с конусом в верхней его части, при этом верхний конус выполнен с лучеобразнорасходящейся от его вершины к основанию волнообразной поверхностью, течка образована на наружной поверхности дополнительного цилиндра по винтовой линии, цилиндр установлен с возможностью вращения, а лопатки укреплены на его внутренней поверхности с шагом, равным длине перемещаемого предмета.

Источники информации, принятые во внимание при экспертизе:

1. Патент ФРГ № 103893б, кл. 64b 20, 1959.

56332б

Jg

Фиг. 2

Составитель Л. Соловьев

Техред А. Камышникова

Редактор М. Дмитриева

Корректор Л. Котова

Типо.„"àôèÿ, пр. Сапунова, 2

Заказ 1681/3 Изд. № 559 Тираж 1109 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5
