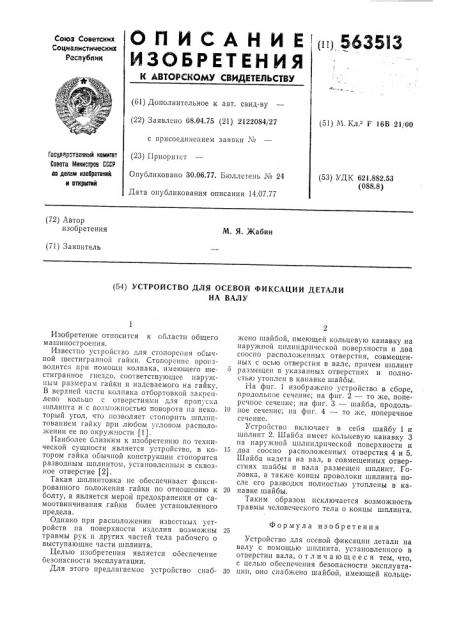

О П И С А Н И Е! 00 563ИЗ

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 08.04.75 (21) 2122084/27 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.06.77. Бчоллетень № 24

Дата опубликования описания 14.07.77 (51) М. Кл 1= 16В 21 00

Гооудвротвенный комитет

Совета Миниатрав СССР ао делам изобретений и открытий (53) УДК 621.882.53 (088.8) (72) Автор изобретения

M. Я. Жабин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОСЕВОЙ ФИКСАЦИИ ДЕТАЛИ

НА ВАЛУ

Изобретение относится к области общего машиностроения.

Известно устройство для стопореппя обычной шестигранной гайки. Стопоренне производится при помощи колпака, имеющего шестигранное гнездо, соответствующее наружным размерам гайки и надеваемого на гайку.

В верхней части колпака отбортовкой закреплено кольцо с отверстиями для проп;.ска шплинта и с возможностью поворота па некоторый угол, что позволяет стопорить шплпптовапием гайку при любом угловом расположении ее по окружности (1).

Наиболее близким к изобретению по технической сущности является устройство, в котором гайка обычной конструкции стопорится разводным шплинтом, установленным в сквозное отверстие (2).

Такая шплинтовка не обеспечивает фиксированного положения гайки по отношению к болту, а является мерой предохранения от самоотвинчивания гайки более установленного предела.

Однако при расположении известных устройств па поверхности изделия возможны травмы рук и других частей тела рабочего о выступающие части шплинта.

Целью изобретения является обеспечение безопасности эксплуатации.

Для этого предлагаемое устройство снабжено шайбой, имеющей кольцевую канавку на наружной цилиндрической поверхности и два соосно расположенных отверстия, совмещенных с осью отверстия в вале, причем шплинт размещен в указанных отверстиях и полностью утоплен в канавке шайбы.

На фиг. 1 изображено устройство в сборе, продольное сечение; на фпг. 2 — то же, поперечное сечение; на фиг. 3 — шайба, продоль10 пое сечение; а фпг. 4 — то же, поперечное сечение.

Устройство включает в себя шайбу 1 и шплинт 2. Шайба имеет кольцевую канавку 3 на наружной цилиндрической поверхности и

15 два соосно расположенных отверстия 4 и 5.

Шайба надета на вал, в совмещенных отверстиях шайбы и вала размещен шплинт. Головка, а также концы проволоки шплинта после его разводки полностью утоплены B ка20 павке шайбы.

Таким образом исключается возможность травмы человеческого тела о концы шплинта.

Формула изобретения

Устройство для осевой фиксации детали на валу с помощью шплинта, установленного в отверстии вала, отличающееся тем, что, с целью обеспечения безопасности эксплуата30 цип, оно снабжено шайбой, имеющей кольце563513

Фиг. 2 фиг. 1 фиг.1 фиг. 3

Составитель 1 . Абрамова

Техред Л. Гладкова Корректор 3. Тарасова с вю-—

Редактор О, 10ркова

Заказ 1547/1 Изд. № 568 Тираж 1154 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Вую канавку иа наружной цилиндрической поверхности и два соосно расположенных отверстия, совмещенных с осью отверстия в вале, причем шплинт размещен в указанных отверстиях и полностью утоплен в канавке шайбы.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 2084985, кл. 151 †, 1935.

2. Шац Я. Ю. Стопорение резьбовых соединений. М., 1955, с. 34, фиг. 13б.
