Реферат

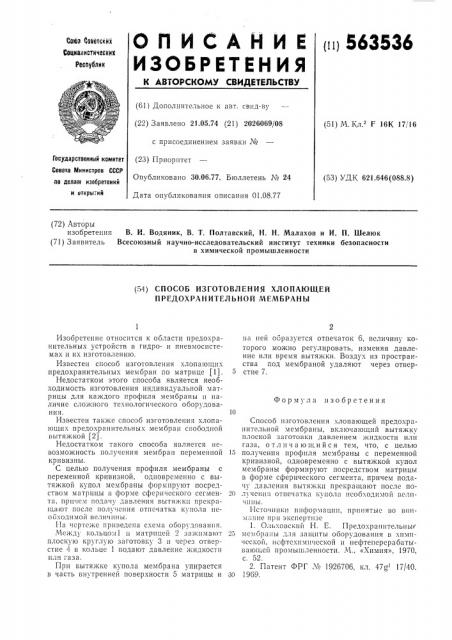

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (II) 563536

Ссию Советских

Социаиистических

Ресаублии (б1) Дополнительное к авт. свпд-ву (22) Заявлено 21.05.74 (21) 2026069/08 с присоединением заявки № (23) Приоритет

Опубликовано 30.06.77. Бюллетень ¹ 24

Дата опубликования описания 01.08.77 (51) М. Кл F 16К 17/16

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.646(088.8) (72) Авторы изобретения В. И. Водяник, В. Т. Полтавский, Н. Н. Малахов и И. П. Шелюк (71) Заявитель Всесоюзный научно-исследовательский институт техники безопасности в химической промышленности (54) СПОСОБ ИЗГОТОВЛ ЕН ИЯ ХЛОПАЮЩЕЙ

ПРЕДОХРАНИТЕЛЬНОЙ МЕМБРАНЫ

Формула изобретения

Изобретение относится к области предохранительных устройств в гидро- и пневмосистемах и их изготовлению.

Известен способ изготовления хлопающих предохранительных мембран по матрице (1).

Недостатком этого способа является необходимость изготовления индивидуальной матрицы для каждого профиля мембраны и наличие сложного технологического оборудования.

Известен также способ изготовления хлопа1ощих предохранительных мембран свободной вь|тяжкой (2).

Недостатком такого способа является невозможность получения мембран переменной кривизны.

С целью получения профиля мембраны с переменной кривизной, одновременно с вытяжкой купол мембраны формируют посредством матрицы в форме сферического сегмента, причем подачу давления вытяжки прекраща1от после получения отпечатка купола необходимой величины.

1-1а чертеже приведена схема оборудования.

Мсжд? IIG;IbHo.,i1 Ii мат1?пцсй 2 за?кпмак?т плоскую круглую заготовку 3 II через отверстие 4 в кольце 1 подают давление жидкОсти или газа.

При вытя?кке купола мембрана упи1?ается в часть внутренней поверхности 5 матрицы и па ней ооразуется отпечаток б, величину которого можно регулировать, изменяя давление или время вытяжки. Воздух из пространства под мембраной удаляют через отвер5 стие 7.

Способ изготовления хлопающей предохранительной мембраны, включающий вытяжку плоской заготовки давлением жидкости илп газа, отличающийся тем, что, с целью

15 получения профиля мембраны с переменной кривизной, одновременно с вытяжкой купол мембраны формируют посредством матрицы в форме сферического сегмента, причем подачу давления вытяжки прекращают после по20 лученпя отпечатка купола нсобходимой величины.

Источники информации, принятые во внимание прп экспертизе

1. Ольховский Н. Е. Предохраннтсльныг

25 мембра ы для защиты оборудования в химической, нефтехимической и нефтеперерабатывающей промышленности. М., «Химия», 1970, с. 52.

2. Патент ФРГ ¹ 192б70б, кл. 47gi 17/40.

30 19б9.
