Реферат

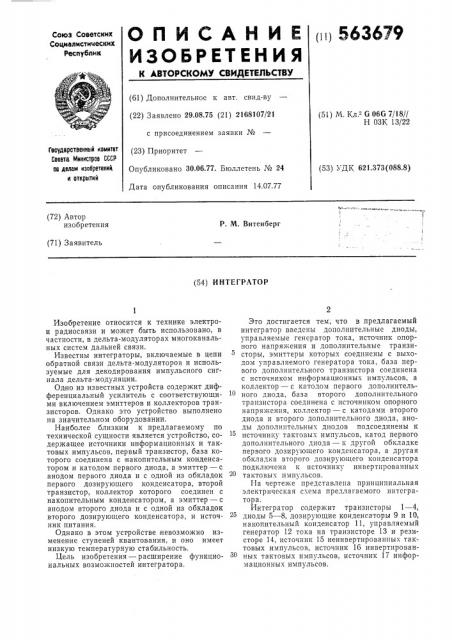

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ щ 563679

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.08.75 (21) 2168107/21 с присоединением заявки № (23) Приоритет

Опубликовано 30.06.77. Бюллетень № 24

Дата опубликования описания 14.07.77

Гевудерственный комитет

Совета Министров СССР ое делам иэоеретений и открытий (72) Автор изобретения

P. М. Витенберг (71) Заявитель (54) И НТЕГРАТОР

Это достигается тем; что в предлагаемый интегратор введены дополнительные диоды, управляемые генератор тока, источник опорного напряжения и дополнительные транзисторы, эмиттеры которых соединены с выходом управляемого генератора тока, база первого дополнительного транзистора соединена с источником информационных импульсов, а коллектор — с катодом первого дополнительного диода, база второго дополнительного транзистора соединена с источником опорного напряжения, коллектор — с катодами второго диода и второго дополнительного диода, аноды дополнительных диодов подсоединены к источнику тактовых импульсов, катод первого дополнительного диода — к другой обкладке первого дозирующего конденсатора, а другая обкладка второго дозирующего конденсатора подключена к источнику инвертированных тактовых импульсов.

На чертеже представлена принципиальная электрическая схема предлагаемого интегратора.

Интегратор содержит транзисторы 1 — 4, диоды 5 — 8, дозирующие конденсаторы 9 и 10, накопительный конденсатор 11, управляемый генератор 12 тока на транзисторе 13 и рези.сторе 14, источник 15 неинвертированных тактовых импульсов, источник 16 инвертированных тактовых импульсов, источник 17 информационных импульсов.

Изобретение относится к технике электрои радиосвязи и может быть использовано, в частности, в дельта-модуляторах многоканальных систем дальней связи.

Известны интеграторы, включаемые в цепи обратной связи дельта-модуляторов и используемые для декодирования импульсного сигнала дельта-модуляции.

Од но из известных устройств содержит дифференциальный усилитель с соответствующими включением эмиттеров и коллекторов транзисторов. Однако это устройство выполнено на значительном оборудовании.

Наиболее близким к предлагаемому по технической сущности является устройство, содержащее источники информационных и тактовых импульсов, первый транзистор, база которого соединена с накопительным конденсатором и катодом первого диода, а эмиттер — с анодом первого диода и с одной из обкладок первого дозирующего конденсатора, второй транзистор, коллектор которого соединен с накопительным конденсатором, а эмиттер — с анодом второго диода и с одной из обкладок второго дозирующего конденсатора, и источник питания.

Однако в этом устройстве невозможно изменение ступеней квантования, и оно имеет низкую температурную стабильность.

Цель изобретения — расширение функциональных возможностей интегратора. (51) М. Кл.- G 06G 7/18//

Н ОЗК 13/22 (53) УДК 621,373(088.8) 563679

Qв —

15

20 и сточники 15, 16 и 17 представляют собой

ТТЛ-BBHTHJIH.

Интегратор работает следующим образом.

Транзисторы 3 и 4 образуют токовый переключатель, управляемый источником 17. Если на выходе источника 17 логическая «1», то открыт транзистор 3, а транзистор 4 закрыт.

Логический «0» на выходе источника 17 запирает транзистор 3 и открывает транзистор 4.

Постоянный ток I, формируемый управляемым генератором 12, заряжает соответственно либо конденсатор 9, либо конденсатор 10.

Однако заряд конденсаторов возможен только тогда, когда источник 15 находится в состоянии логического «0», а источник 16 — в состоянии «1».

Рассмотрим случай, когда информационная последовательность на выходе источника 17 имеет вид 11111 ... В этом случае ток I постоянно течет через транзистор 3.

В течение половины периода тактовой ча1 стоты f„— источник 15 находится в состоят нии «1» и конденсатор 9 разряжается по цепи: источник 15, диод 7, диод 5 и накопительный конденсатор 11. Начинается заряд конденсатора 9 током I (диод 7 закрыт).

Заряд Q>, полученный конденсатором 9, рат вен Q>=I,, где т= — (длительность отри2 цательного импульса на выходе источника

15), и, следовательно, tHB зависит от амплитуды управляющих импульсов. В следующий такт происходит распределение накопленного заряда Q, между конденсаторами 9 и 11 и увеличение напряжения на С вЂ” на величину ступени квантования

С. 1 0.4

Су+С, С С +С, В реальной схеме выполняется соотношение

С )) С+, поэтому т1

С !

Рассмотрим теперь случай, когда на выходе источника 17 постоянно поддерживается логический «О». В течение половины периода тактовой частоты конденсатор 10 разряжается по цепи: источник 16, транзистор 2, накопительный конденсатор 11, В это время диод 6 закрыт, диод 8 открыт, и ток 1 течет через источник 15.

Во вторую половину периода тактовой частоты диод 8 закрыт, диод 6 открыт, и кон25

Зо

55 денсатор 10 заряжается током I по цепи: источник 16, диод 6, транзистор 4, управляемый генератор 12.

Заряд Q>, полученный конденсатором 9, равен и также не зависит от амплитуды управляющих импульсов.

В следующий такт происходит передача заряда Qa в конденсатор 11, при этом напряжение на С> уменьшается на одну ступень квантования G

Таким образом, в зависимости от информационного сигнала на выходе источника 17 выходное напряжение интегратора изменяется соответственно либо на — G, либо íà +G каждый такт.

Формула изобретения

Интегратор, содержащий источники информационных и тактовых импульсов, первый транзистор, база которого соединена с накопительным конденсатором и катодом первого диода, а эмиттер — с анодом первого диода и с одной из обкладок первого дозирующего конденсатора, второй транзистор, коллектор которого соединен с накопительным конденсатором, а эмиттер — с анодом второго диода и с одной из обкладок второго дозирующего конденсатора, и источник питания, о т л ич а ю шийся тем, что, с целью расширения функциональных возможностей интегратора, в него введены дополнительные диоды, управляемый генератор тока, источник опорного напряжения и дополнительные транзисторы, эмиттеры которых соединены с выходом управляемого генератора тока, база первого дополнительного транзистора соединена с источником информационных импульсов, а коллектор — с катодом первого дополнительного диода, база второго дополнительного транзистора соединена с источником опорного напряжения, коллектор — с катодами второго диода и второго дополнительного диода, аноды дополнительных диодов подсоединены к источнику тактовых импульсов, катод первого дополнительного диода — к другой обкладке первого дозирующего конденсатора, а другая обкладка второго дозирующего конденсатора подключена к источнику инвертированных тактовых импульсов.

563679

Составитель М. Аудринг

Редактор E. Караулова

Техред И. Карандашова

Корректор Н. Аук

Типография, пр. Сапунова, 2

Заказ 1544/9 Изд. № 564 Тираж 818 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5
