Реферат

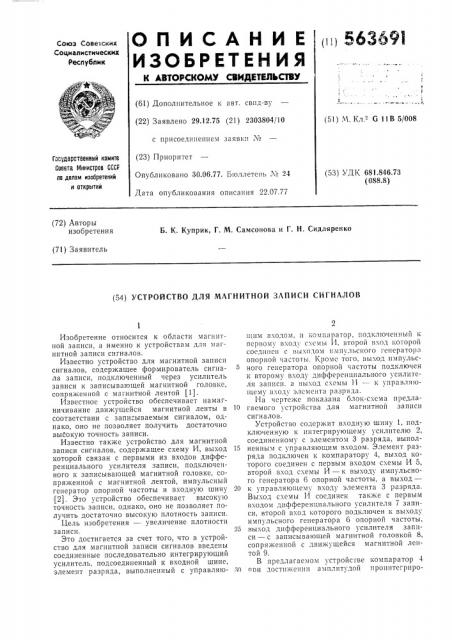

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (!!) 56369l

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свнд-ву (22) Заявлено 29.12.75 (21) 2303804/10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.06.77. Бюллетень Ы 24

Дата опу бликования описания 22.07.77 (51) М. Кл."- G 11 В 5/008

Гасударственный комите

Совета Министров СССР оо делам изобретений и открытий (53) УДК 681.846.73 (088.8) (72) Авторы изобретения

Б. К. Куприк, Г. М. Самсонова и Г. Н. Сидляренко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ЗЛПИСИ СИГНАЛОВ

Изобретение относится к области магнитной записи, а именно к устройствам для магнитной записи сигналов.

Известно устройство для магнитной записи сигналов, содержащее формирователь сигнала записи, подключенный через усилитель записи к записывающей магнитной головке, сопряженной с магнитной лентой (1).

Известное устройство обеспечивает намагничивание движущейся магнитной ленты в соответствии с записываемым сигналом, однако, оно не позволяет получить достаточно высокую точность записи.

Известно также устройство для магнитной записи сигналов, содержащее схему И, выход которой связан с первыми из входов дифференциального усилителя записи, подключенного к записывающей магнитной головке, сопряженной с магнитной лентой, импульсный генератор опорной частоты и входную шину (2). Это устройство обеспечивает высокую точность записи, однако, оно не позволяет получить достаточно высокую плотность записи.

Цель изобретения — увеличение плотности записи.

Это достигается за счет того, что в устройство для магнитной записи сигналов введены соединенные последовательно интегрирующий усилитель, подсоединенный к входной шине, элемент разряда, выполненный с управляюгцнм входом, н компаратор, подключенный к первому входу схемы И, второй вход которой соединен с выходом импульсного генератора опорной частоты. Кроме того, выход импульсного генератора опорной частоты подключен к второму входу дифференциального усилителя записи, а выход схемы 11 — к управляющему входу элемента разряда.

На чертеже показана блок-схема предла10 гаемого устройства для магнитной записи сигналов.

Устройство содержит входную шину 1, подключенную к интегрирующему усилителю 2, соединенному с элементом 3 разряда, выпол15 ненным с управляюшим входом. Элемент разряда подключен к компаратору 4, выход которого соединен с первым входом схемы И 5, второй вход схемы И вЂ” к выходу импульсного генератора 6 опорной частоты, а выход—

20 к управляющему входу элемента 3 разряда.

Выход схемы И соединен также с первым входом дифференциального усилителя 7 записи, второй вход которого подключен к выходу импульсного генератора 6 опорной частоты, 25 выход дифференциального усилителя записи — с записывающей магнитной головкой 8, сопряженной с движущейся магнитной лентой 9.

В предлагаемом устройстве компаратор 4 зп пои достижении амплитудой проинтегрнрожЗО91

Формула изобретения

Составитель Ю. Розенкранц

Техред И. Карандашова Корректор Т. Добровольская

Редактор и. Грузова

Заказ 1606/11 Изд. № 567 Тираж 738 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ванного сигнала заданной величины выдает на первый вход схемы И 5 разрешающий потенциал, который открывает ее для прохождения импульсов, поступающих с импульсного генератора б опорной частоты. Прошедший через схему И 5 импульс устанавливает элемент 3 разряда в исходное состояние и поступает на первый вход дифференциального усилителя 7 записи, на второй вход которого непрерывно подаются импульсы с генератора б опорной частоты. В результате этого лента 9 намагничивается в одном направлении при поступлении импульсов с генератора 6 опорной частоты и в другом направлении при подаче импульсов со схемы И 5.

Использование изобретения позволяет в значительной степени увеличить плотность записи, повысить точность записи и, кроме того, обеспечивает упрощение устройства.

Устройство для магнитной записи сигналов, содержащее схему И, выход которой связан с первым из входов дифференциального усилителя записи, подключенного к записывающей магнитной головке, сопряженной с магнитной лентой, импульсный генератор опорной частоты и входную шину, отличающееся тем, что, с целью увеличения плотности записи, в него введены соединенные последовательно интегрирующий усилитель, подсоединенный к входной шине, элемент разряда, вы10 полненный с управляющим входом, и компаратор, подключенный к первому входу схемы

И, второй вход которой соединен с выходом импульсного генератора опорной частоты, причем выход импульсного генератора опор15 ной частоты подключен также к второму входу дифференциального усилителя записи, а выход схемы И вЂ” к управляющему входу элемента разряда.

Источники информации, принятые во вни20 мание при экспертизе

1. Патент Японии Мв 47-43645, кл. 102ЕЗ, 1972.

2. Авторское свидетельство СССР Х 423172, кл. G 11В 27/20, 1972.
