Реферат



Ъ -з (») 564061

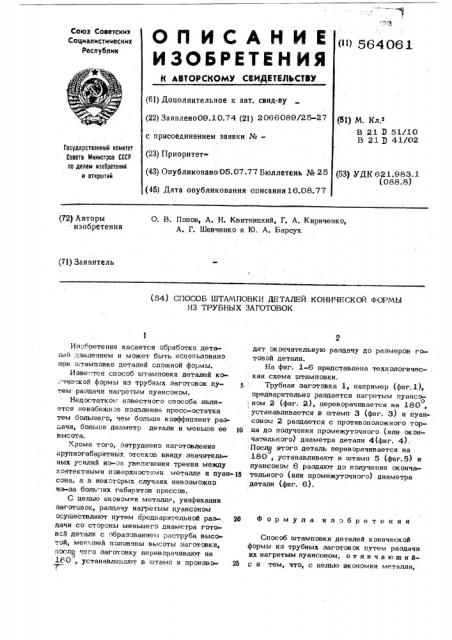

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено09.10.74 (21) 2066089/25-27 с присоединением заявки №(23) Приоритет(43) Опубликовано 05.07.77 Бюллетень № 25 (45) Дата опубликования описания16.08.77 (51) М. Кл.

В 21 D 51/10

В 21 j) 41/02

Государственный комитет

Совете Министров СССР по делам иэаоретений и открытий (53) УДК 621.983.1 (088.8) О. В. Попов, А. Н. Квитницкий, Г. А, Кириченко, А. Г. Шевченко и Ю, А. Барсук

{72) Авторы изобретения (71) Заявитель (54) СПОСОБ ШТАМПОВКИ ДЕТАЛЕЙ КОНИЧЕСКОЙ ФОРМЫ

ИЗ ТРУБНЫХ ЗАГОТОВОК

Изобретение касается обработки деталей давлением и может быть испоньзовано при штамповке деталей сложной формы.

Изве ..тен способ штамповки деталей ко; щеской формы из трубных заготовок путем раздачи нагретым пуансоном, Недостатком известного способа является неизбежное появление пресс-остатка тем большего, чем больше коаффициент раздачи, больше диаметр детали и меньше ее 1о высота.

Кроме того, затруднено изготовление крупногабаритных отсеков ввиду значительных усилий из-за увеличения трения между

:..онтактными поверхностями. металла и пуан- та сона„а.в некоторых случаях невозможно чз-за боль чих габаритов прессов.

С целью зкономии металл, унификации заготовок, раздачу нагретым пуансоном осуществляют путем предварительной раз- 20 дачи со стороны меньшего диаметра готовой детали с образованием раструба высо-.îé, меньшей половины высоты заготовки, после его заготовку переворачивают на о

180, устанавливают в штамп и произво- 25 (дят окончательную раздачу до размеров готон ой детали.

На фиг. 1-6 представлена технологичес- . кая схема штамповки.

Трубная заготовка 1, например (фиг.1), предварительно раздается нагретым пуансоо . ном 2 (фиг. 2), переворачивается на 180, устанавливается в штамп 3 (фиг. 3) и пуансоном 2 раздается с противоположного торца до получения промежуточного (или окон. чательного) диаметра детали 4 (фиг. 4) .

Послв атого деталь переворачивается на

180 устанавливают в .штамп 5 (фиг.5) и пуансоном 6 раздают до получения окончательного (или промежуточного) диаметра детали (фиг. 6).

Формула изобретения

Способ штамповки деталей конической формы из трубных заготовок путем раздачи их нагретым пуансоном, о т л и ч а ю щ и йс я .тем, что, с целью акономии металла, 564061

Фиг. Ю

Фиг. z

Фиг, t

Фи8.4

Составитель О. Медведева

Редактор Л. Жаворонкова Техред H. Андрейчук. Корректор П. Макаревич

Заказ 1926/180 Тираж 1080 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

11303S, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4 раздачу нагретым пуансоном производят путем предварительной раздачи со стороны меньшего диаметра готовой детали с образованием раструба высотой, меньшей половины высоты заготовки, после чего загоо говку переворачивают на 180, устанавливают в штамп и осушествляют окончательную раздачу до размеров готовой детали.
