Твердосплавная матрица для высадки граненых изделий

Твердосплавная матрица для высадки граненых изделий

Иллюстрации

Показать все

Реферат

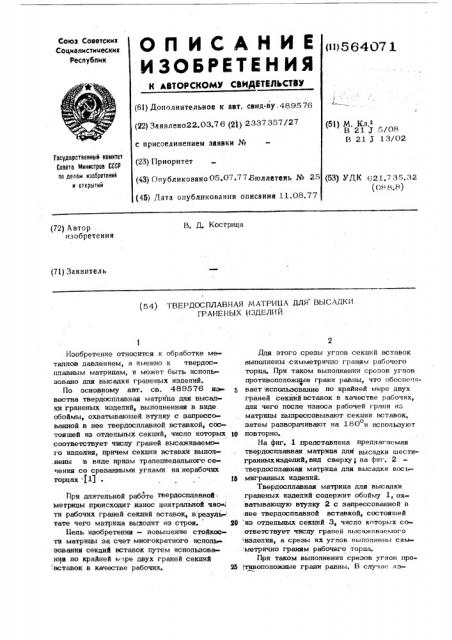

ОП ИСАЙ ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (11) 66407 1 (61) Дополнительное к авт. свид-ву.489576 (22) Заявлено22.03,76 (21) 2337357/27 (51) М. Кл.е

В 21 J 5/08

В 21 J 13/02 с присоединением заявки № (23) Приоритет

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (43) Опубликовано 05.07.77 Бюллетень № 25 (4б) Дата опубликования описания 11.08.77 (53) УДК 621,735.32 (088,8) В. Д. Кострица (72) Автор изобретения (71) Заявитель (54) ТВЕРДОСПЛАВНАЯ МАТРИЦА ЙЛЯ ВЫСАДКИ

ГРАНЕН6!Х ИЗДЕЛИЙ

Изобретение относится к обработке металлов давлением, а именно к твердосплавным матрицам, и может быть использовано для высадки граненых изделий.

По основному авт. св. 489576 нз» вестна твердосцлавная матрица для высадки граненых изделий, выполненная в виде. обоймы, охватывающей втулку с запрессованной в нее твердосплавной вставкой, состоящей из отдельных секций, число которых соответствует числу граней высаживаемого изделия, причем секции вставки выцол.нены в виде призм трапециедального сечения со срезанными углами на нерабочих торцах (1

При длительной работе твердосплавной метрицы происходит износ центральной чао, ти рабочих граней секций вставок, в результате чего матрица выходит из строя.

Цель изобретения - повышение стойкости матрицы за счет многократного исполь зования секций вставок путем использова ния по крайней мзре двух граней секций

::вставок в качестве рабочих.

Для этого срезы углов секций вставок выполнены симметрично граням рабочего торпа. При таком выполнении срезов углов противоположные грани равны, что обеспе .ивает использование по крайней мере двух граней секций вставок в качестве рабочих, для чего после износа рабочей грани из матрицы выпрессовывают секции вставок, затем разворачивают на 180 и используют о те повторно.

На фиг. l представлена предлагаемая твердосплавная матрица для высадки шестигранных изделий, вид сверху; на фиг. 2 твердосплавная матрица для высадки вось1а мигранных изделий.

Твердосплавная матрица для высадки граненых изделий содержит обойму 1, охватываюшую втулку 2 с запрессованной в

:нее твердосплавной вставкой, состояшей

2О из отдельных секций 3, число которых соответствует числу граней высажцваемого изделия> а срезы их углов выполнены сим метрично граням рабочего торца.

При таком выполнении срезов углов про25 тивоположные грани равны. В случае из56407 1 Pae. 7

Составитеиь Т Горбунова

Редактор И. Бродская Техред A. Демьянова I Корректор П. Макаревич.

Заказ 1927/181 Тираж 1080 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по дедам изобретений и открытий

113035, Москва, Ж-35, Рауиюкая наб., д. 4/5.

Филиал ППП «Патент", r. Ужгород, уи. Проектная, 4 готовпения матрицы дпя высадки шестигран

l ных иэделий (гайки, болты и т. д. ) все грани равны между собой.

B процессе работы твердосппавной матрицы происходит, износ центрапьной части рабочих граней В (зоны износа 6 условно показаны на фиг, 1), После полного изно са рабочих граней иэ матрицы выпрессовы вают секции вставок 3, поворачивают на

180, в резупьтате чего бывшая рабочая о грань Ь становится опорной О, а бывшая опорная, не изношенная рабочей .

В спучае высадки шестигранных изделий все грани секций вставок 3 равны между собой, что позволяет испольэовать все шесть граней секций вставок в качестве рабочих.

Формула изобретения

Твердосппавная матрица для высадки граненых иэделий по авт. св, № 489576. отпичаюшаяся тем,что,с целью повышения ее стойкости за счет многократного испопьзования секций вставки, срезы угпов выпопнены симметрично граням рабочего торца.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 489576, кл. В 21 3 13/02, 1874.
