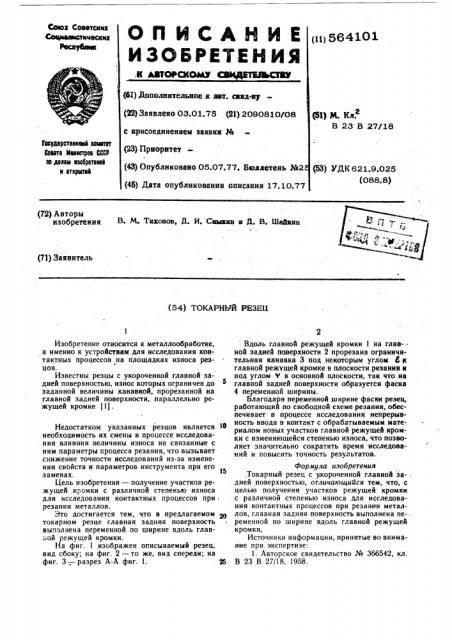

Севз Соввтсюа

Соцмевтнческих

Рнсаубнмн

ОП ЙСАКИЕ

ИЗОБРЕТЕН ИЯ

И .keaPaae CWN%%CIN

l (Я) Дополнительное .к;нню. сиад-ву (22) Заявлено 03.01.7S (21) 2090810/08 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 05.07.77. Бюллетень 342 (46) Дата опубликования описания 17.10.77 (11) 564101

@1) И. Кл.

В 23 В .27/18

Гавударстванвй юатфт йааов Мнпктрев ИР в диан изобрвтвпюй и аткрнтий (53) УДК 621.9.025 (088;8) (72) Авторы изобретения В. М. Ч итонов. LL H. Симкин и 5. В. Шайзин (71) Заявитель (54) ТОКАРНЬтй РЕЗЕЦ

Изобретение относится к металлообработке, а именно к устройствам для исследования контактных процессов на площадках износа pesцов.

Известны резцы с укороченной главной задней поверхностью, износ которых ограничен до заданной величины канавкой, прорезанной на главной задней поверхности, параллельно режущей кромке (1) .

Недостатком указанных резцов является 1н необходимость их смены в процессе исследования влияния величины износа на связанные с ним параметры процесса резания, что вызывает снижение точности исследований из-за изменения свдйств и параметров инструмента при его заменах.

Цель изобретения — получение участков режущей кромки с различной степенью износа для исследования контактных процессов при . резании металлов.

Это достигается тем, что в предлагаемом токарном резце главная задняя поверхность выполнена переменной по ширине вдоль глав ;ой режущей кромки.

На фиг. 1 изображен описываемый резец, вид сбоку; на фнг. 2 — то же, вид спереди; на фиг. 3-.— разрез А-А фиг. 1. 25

Вдоль главной режущей кромки 1 на глав-ной задней поверхности 2 прорезана ограничительная канавка 3 под некоторым углом с к главной режущей кромке в плоскости резания н под углом У вв ооссннооввнноой и ппллооссккооссттии, так что на главной задней поверхности образуется фаска

4 переменной ширины.

Благодаря переменной ширине фаскя резец, работающий по свободной схеме резания, обеспечивает в процессе исследования непрерывность ввода в контакт с обрабатываемым материалом новых участков главной режущей кромки с изменяющейся степенью износа, что позволяет значительно сократить время исследований и повысить точность результатов.

Формула изобретения .Токарный резец с укороченной главной за-дней поверхностью, отличающийся тем, что, с целью получения участков режущей кромки с различной степенью износа для исследования контактных процессов при резании металлов, главная задняя поверхность выполнена переменной по ширине вдоль главной режущей кромки.

Источники информации, принятые во внимание прн экспертизе:

1. Авторское свидетельство № 366542, кл.

В 23 В 27/18, 1958.

564!Î!

А-А обернуто

9Ъе 43

Составитель В. Григорьев

Техред О. Луговая Корректор Л. Мельниченко

Р дактор И. Бродская

Филиал ППП «HiltcHT», Ужгор >д, ..-,. Проектная, 1

Заказ 1931/183 Тираж 1207 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретении и открытий

t 13035, Моска :, Ж-3=.. >Раушская наб., д. 4/5
