Реферат

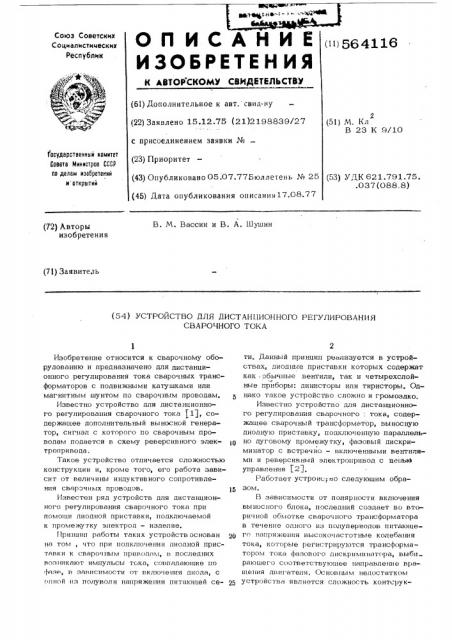

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респу6лик (11) 64116 (б1) Дополнительное к авт, свил-ну (22) Заявлено 15.12.75 (21)2198839/27 с присоединением заявки Ме (23) Приоритет (43) Опубликовано 05.07.775юллетень М 25 (45) Дата опубликования описания17.08.77

2 (51) М. Кл

В 23 К 9/10

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) У ДК 62 1.7 91.75. .037 (088,8) B. М. Вассин и В. А. Шушин (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ lIHCTAHLIHOHHOIO РЕГУЛИРОВАНИЯ

СВАРОЧНОГО ТОКА

Изобретение относится к сварочноМу оборудованию и предназначено для дистанционного регулирования тока сварочных трансформаторов с подвижными катушками или магнитным шунтом по сварочным проводам.

Известно устройство для дистанционного регулирования сварочного тока (1), содержащее дополнительный выносной генератор, сигнал с которого по сварочным проводам подается в схему реверсивного электропривода.

Такое устройство отличается сложностью конструкции и, кроме того, его работа зависит от величины индуктивного сопротивления сварочных проводов. И

Известен рял устройств для дистанционнот о регулирования сварочного тока при помощи лиодной приставки, подключаемой к промежутку электрод — излелие.

Иринцип работы таких устройств основан ня том, что при полкл|очении лиолцой приставки к сварочным нриволям, в последних возникают импульсы тока, совпадающие ио фазе, в зависимости от включения диода, с одной из полуволн няпряжепття питающей сети. Данный принцип реализуется в устройствах, диодные приставки которых содержат как . обычные вентили, так и четырехслойные приборы: динисторы или тиристоры. Однако такое устройство сложно и громоздко.

Известно устройство для дистанционного регулирования сварочного: тока, содержащее сварочный трансформатор, выносную диодную приставку, подключенную параллельно дуговому промежугку, фазовый дискриминатор с встречно — включенными вентилями и реверсивный электропривод с цецы4 управления $2).

Работает устроис о следующим образом.

В зависимости от полярности включения выносного блока, последний создает во вторичной обмотке сварочного трансформатора в геченце олного из полупериодов питяющегп напряжения высоко гястотные колебания тока, которые регистрируются трансформатором тока фазового дискриминатсря, выби рающего соответствующее направление вращения лвш ятеля. Основным недостатком устройства является сложность контсрук564116

20 ции как в части схемы фазового дискриминатора, так и выносного блока. К недостаткам устройства следует отнести и наличие радиопомех, создаваемых в сварочном кон-. туре высокочастотными колебаниями.

Белью настоящего изобретения является уменьшение габаритов устройства с одновременным повышением его надежности, Поставленная цель достигается тем, что сварочный провод выполнен из двух вез 0 вей, каждая из которых образует виток ин:— дуктивности, включенный по отношению к другому встречно, при этом оба витка подключены одним общим концом к электроду, а другим, также общим, — к сварочному 5 трансформатору через встречно-включенные вентили, а в магнитное поле указанных катушек введен геркон,, контакт которого через встречно-включенные вентили включен в цепь управления электроприводом.

На чертеже представлена схема устройства для дистанционного регулирования сварочного тока, Предлагаемое устройство содержит вы носную лиодную приставку 1, катушки ин- 25 луктивности 2, фазовый дискриминатор 3, геркон 4 реверсивный электоопривод 5 с цепью управления электроприводом, При включении диодной приставки 1 к . промежутку электрод-изделие через одну 30 из ветвей сварочного провода, представляющего собой индуктивность 2, протекает ток, фаза которого определяется полярностью включения диодной приставки и соответствующего диода фазового дискриминатора 3. 35

Геркон 4, помещенный в магнитное поле сварочного провода, срабатывает с частотой пульсаций протекающего тока и в фазе с последним, При этом включается электропривод 5 в направлении, определяемом фазо» 40 вым дискриминатором. При возбуждении дуги, т. е. при протекании тока через обе ветви сварочного провода, геркон 4 срабатывает. с удвоенной частотой, или при дополнительном подмагничивании фиксируется во включенном положении. При этом привод, перемещающий катушки сварочного трансформатора, включен.

Использование предложенного устройс ва дпя дистанционного регулирования сва» рочного тока позволит значительно упростить конструкцию.

Формула изобретения

1. Устройство лля дистанционного регулирования сварочного тока, содержащее сварочный трансформатор, выносную диоднyю приставку, подключенную паралллельно дуговому промежутку, фазовый дискриминатор с встречно-включенными вентилями и реверсивный электропривод с цепью управления, отличающееся тем, что, с целью уменьшения габаритов устройства и повышения его надежности в работе, сварочный провод выполнен из двух ветвей, каждая из которых образует виток инлуктивности, вкпюченныи по отношению к другому встречно, при этом оба витка подключены одним общим концом к электроду, а другим, также общим, — к сварочному трансформатору через встречно-включенные вентили, а в магнитное поле указанных катушек введен геркон,контакт которого чере встречно- включенные венч или включен в цепь управления электроприводом, Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Ио 189965, кл. Е3 23 К 9/10, 1965.

2. Авторское свидетельство СССР

Ио 350609, кл. В 23 К 9/10, 1970.

564l 16

Составитель И. Лурье

Редактор Н. Жаворонкова Техред М. Левицкая Корректор r. . Папп

Заказ 1932/184 Тираж 1207 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. д. !5

Филиал НПП "Патент, г. Ужгород, ул. Проектная, 4
